Fabricante: Fairchild Semiconductor (ahora onsemi)
Categoría: Circuitos Integrados de Gestión de Alimentación (PMIC)
Tipo de producto: Fairchild Power Switch (FPS)
Subcategoría: AC-DC Convertidores / Offline Switchers
Serie: FPS (Fairchild Power Switch)
Alias de parte: FS7M0880YDTU, FS7M0880TU_NL
Descripción: Interruptor de potencia integrado con MOSFET SenseFET de alta tensión
Configuración: Single
Tecnología: SenseFET (MOSFET de potencia con control PWM integrado)
Montaje: Through Hole

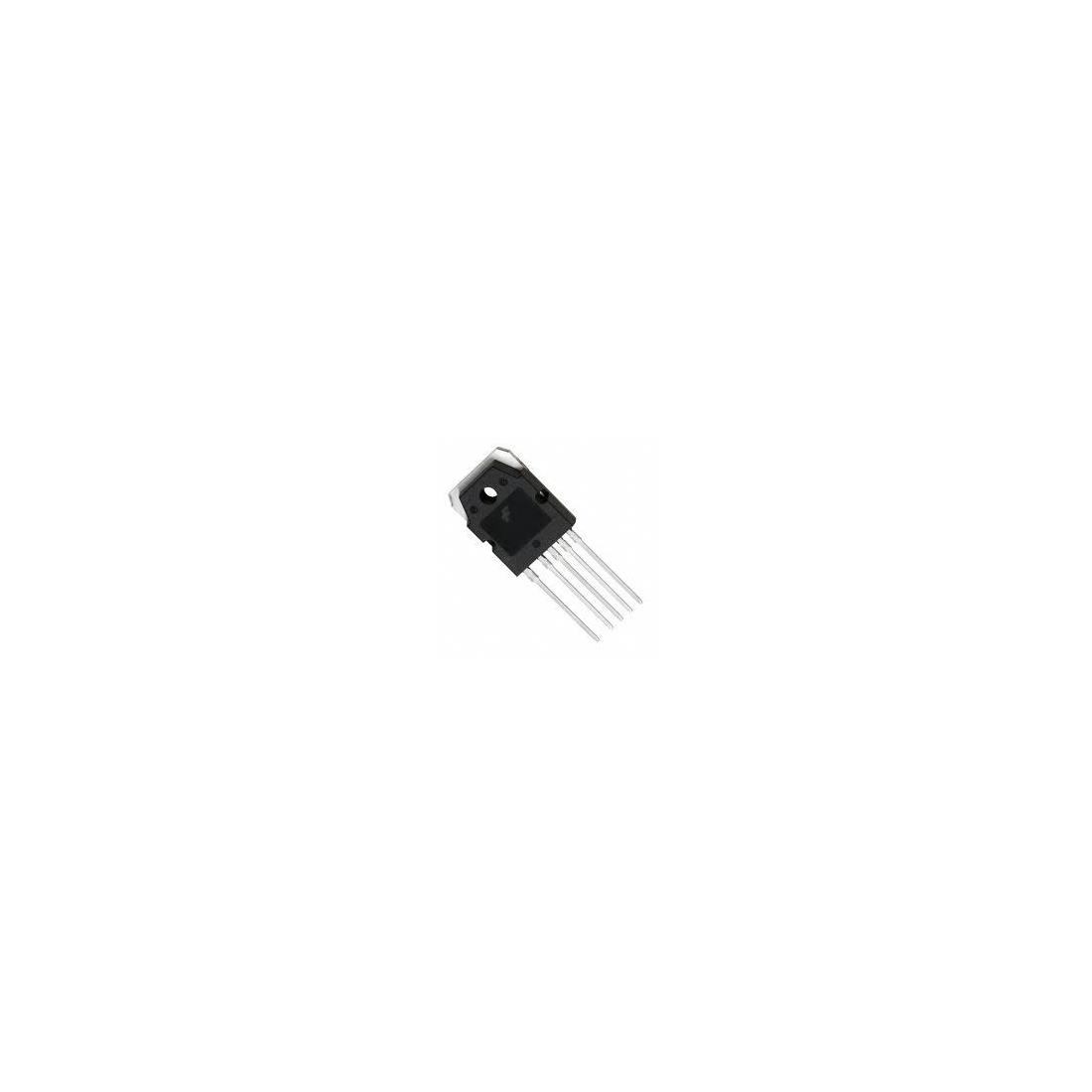

Encapsulado: TO-3P-5L (TO-3P de 5 pines)
Tensión de ruptura drenador-fuente (BVdss): 800V
Corriente de drenador máxima (Id): 8A
Resistencia en conducción (Rds(on)): No especificada
Frecuencia de conmutación (fosc): 66kHz (precisión fija)
Ciclo de trabajo máximo (Dmax): 50%
Tensión de arranque (Vstart): 15V
Tensión de alimentación (Vcc): 9V a 30V
Corriente de arranque (Istart): 0.5mA típico
Potencia de salida máxima (Pout): 190W
Protecciones: Limitación de corriente pulso a pulso, Sobrecarga (con latch), Sobretensión (mín. 25V), Apagado térmico (con latch), Under Voltage Lockout (UVLO)
Características especiales: Soft-Start definido por usuario, Leading Edge Blanking (LEB), Latch Mode para protecciones
Topología soportada: Flyback, Forward
Temperatura de operación (Top): -25°C a +85°C
Aplicación principal: Fuentes de alimentación conmutadas (SMPS) offline, fuentes para PC, convertidores flyback y forward, aplicaciones industriales de alta eficiencia
País de origen: US (diseño), CN, MY (fabricación)
Peso unitario: 5.0g a 6.0g (aprox)
Notas importantes:
• El FS7M0880TU pertenece a la familia Fairchild Power Switch (FPS) que integra un controlador PWM en modo corriente y un MOSFET de alta tensión de 800V en un mismo encapsulado TO-3P-5L, reduciendo significativamente los componentes externos necesarios para una fuente conmutada.
• Configuración de pines en TO-3P-5L (vista frontal con la pestaña hacia arriba): Pin 1 = Drenador (Drain), Pin 2 = Masa (GND), Pin 3 = VCC, Pin 4 = Realimentación (FB), Pin 5 = Soft-Start (S/S).
• Este dispositivo es una evolución dentro de la misma familia FPS, con prestaciones muy similares al KA1M0880B que consultamos anteriormente. Ambos son equivalentes funcionales.
• La principal diferencia entre el FS7M0880TU y el FS7M0880YDTU es el formato de los pines: "TU" es la versión sin formar (estándar) y "YDTU" es la versión con los pines formados (forming type) para montaje automático en placa.
• Versiones alternativas del mismo componente: FS7M0880TU_NL (sin clip) y FS7M0880YDTU (con clip).
• Tiene una ventaja clave sobre el KA1M0880B: este último operaba a 67kHz, mientras que el FS7M0880TU tiene una frecuencia de conmutación fija de 66kHz, lo que facilita un diseño más estable del filtrado EMI.
• Incluye múltiples protecciones con modo de latch (apagado permanente hasta reconectar la alimentación) para sobrecarga, sobretensión y temperatura, garantizando una alta fiabilidad del sistema.
• Cuenta con un soft-start definido por el usuario mediante componentes externos, lo que permite controlar la corriente de arranque y reducir el estrés en el MOSFET durante el encendido.
• El dispositivo está diseñado para aplicaciones de fuente de alimentación conmutada (SMPS) en topologías flyback y forward, siendo ideal para fuentes de PC, televisores de plasma (PDP) y otros equipos que requieren hasta 190W de potencia de salida.
• La versión TU tiene código de barras y formato para montaje manual, mientras que YDTU está diseñada para sistemas de montaje automático por sus pines formados.
• Estado del producto: Obsoleto (Obsolete) por el fabricante original, pero sigue disponible como stock remanente en distribuidores y fabricantes alternativos.
