Fabricante: onsemi (anteriormente Fairchild Semiconductor)
Categoría: Circuitos Integrados de Gestión de Alimentación (PMIC)
Tipo de producto: Interruptor de Potencia Integrado (FPS - Fairchild Power Switch)
Subcategoría: Convertidores AC-DC Offline para Topología Flyback Cuasi-Resonante
Serie: FSCQ
Alias de parte: FSCQ1265RTYDTU
Tipo: Power Switch / Converter Offline Flyback
Configuración: 1 Salida
Tecnología: SenseFET (MOSFET de potencia integrado con control PWM)
Montaje: Through Hole (Orificio Pasante)

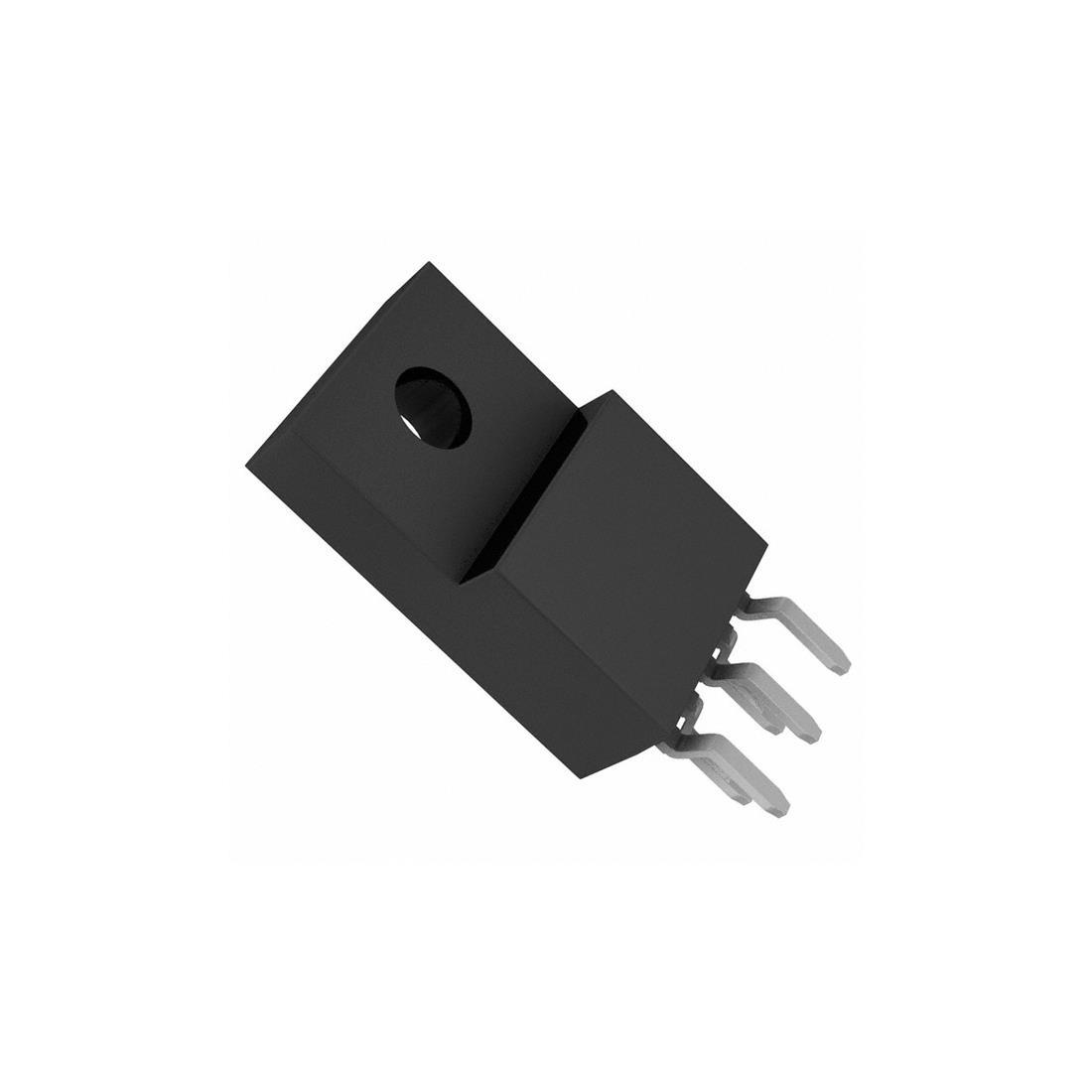

Encapsulado: TO-220F-5L (TO-220-5 Full Pack, 5 pines, completamente aislado)
Especificaciones eléctricas:
Tensión de ruptura del MOSFET (V(BR)DSS): 650V
Resistencia de conducción (RDS(on)): 0.75Ω máx
Corriente de pico del MOSFET: 7A
Corriente de salida (Iout): 5.3A
Potencia de salida máxima (Pout): 140W - 170W
Frecuencia de conmutación: 20kHz - 22kHz
Tensión de alimentación (Vcc): 9V ~ 20V
Tensión de arranque (Vstart): 15V mín
Corriente de arranque (Istart): 25µA
Corriente de reposo (Iq): 6mA
Ciclo de trabajo máximo (Duty Cycle): 95%
Control: Sincronización externa (Sync)
Protecciones incorporadas:
• Current Limiting (Limitación de corriente pulso a pulso)
• Over Load Protection (Protección contra sobrecarga)
• Over Temperature Protection (Protección térmica)
• Over Voltage Protection (Protección contra sobretensión)
Características especiales:
• Modo Cuasi-Resonante (QR) para baja EMI y alta eficiencia
• Green Mode para bajo consumo en vacío
• Soft-Start integrado (20ms)
• Topología Flyback
• Salida aislada
Temperatura de operación (Top): -25°C a +85°C
Temperatura de almacenamiento (Tstg): -55°C a +150°C
Aplicación principal: Fuentes de alimentación conmutadas (SMPS) para televisores CRT, monitores, decodificadores, sistemas de alimentación auxiliar y aplicaciones industriales
País de origen: US, CN, MY (varía según fabricante)
Peso unitario: 2.894g
Notas importantes:
• El FSCQ1265RTYDTU pertenece a la serie FSCQ de Fairchild (ahora onsemi), una familia de interruptores de potencia integrados FPS (Fairchild Power Switch) diseñados específicamente para topología flyback en modo cuasi-resonante (QRC - Quasi-Resonant Converter) .
• El modo cuasi-resonante proporciona una operación con conmutación suave (soft-switching) que reduce significativamente las emisiones electromagnéticas (EMI) y las pérdidas por conmutación en comparación con los convertidores PWM fijos tradicionales.
• El encapsulado TO-220F-5L (5 pines) es completamente aislado (Full Pack), lo que elimina la necesidad de usar aislante térmico adicional entre el componente y el disipador .
• Configuración de pines:
• Pin 1 = Drenador (Drain)
• Pin 2 = Masa (GND - Ground)
• Pin 3 = Alimentación (VCC)
• Pin 4 = Realimentación (FB - Feedback)
• Pin 5 = Sincronización (Sync)
• El pin de sincronización (Sync) permite la operación en modo Master/Slave y evita el latido (beat noise) en aplicaciones de múltiples convertidores en paralelo.
• Tecnología "SenseFET": El MOSFET de potencia y el sentido de corriente están integrados en el mismo chip, eliminando la necesidad de resistencias externas de detección de corriente de alta potencia.
• El FSCQ1265RTYDTU incluye un circuito de arranque integrado que elimina la necesidad de resistencias de arranque externas de alto voltaje.
• La potencia de salida máxima varía según la fuente consultada: algunos distribuidores especifican 140W , mientras que otros indican 170W . Esta diferencia puede deberse a las condiciones de tensión de entrada (85-265V AC vs. 230V AC) o al diseño térmico del sistema.
• Estado del producto: Activo (ACTIVE) según la página oficial de onsemi , con lead times de 15 a 31 semanas en distribuidores autorizados.
• Este CI fue ampliamente utilizado en fuentes de alimentación de televisores CRT (tubo de rayos catódicos), monitores y decodificadores de las décadas de 2000 y 2010.
• Para nuevas aplicaciones, se recomienda evaluar alternativas modernas como la serie NCP13xx de onsemi o la serie TOP-JX de Power Integrations, que ofrecen mayor integración y eficiencia mejorada.
