Fabricante: Texas Instruments
Categoría: Circuitos Integrados Lógicos
Tipo de producto: Puerta lógica CMOS
Subcategoría: Inversores (Hex Inverter)
Serie: 4000B
Alias de parte: CD4069UB
Descripción: Seis inversores CMOS independientes
Configuración: 6 canales (hex inverter)
Tecnología: CMOS
Montaje: SMD

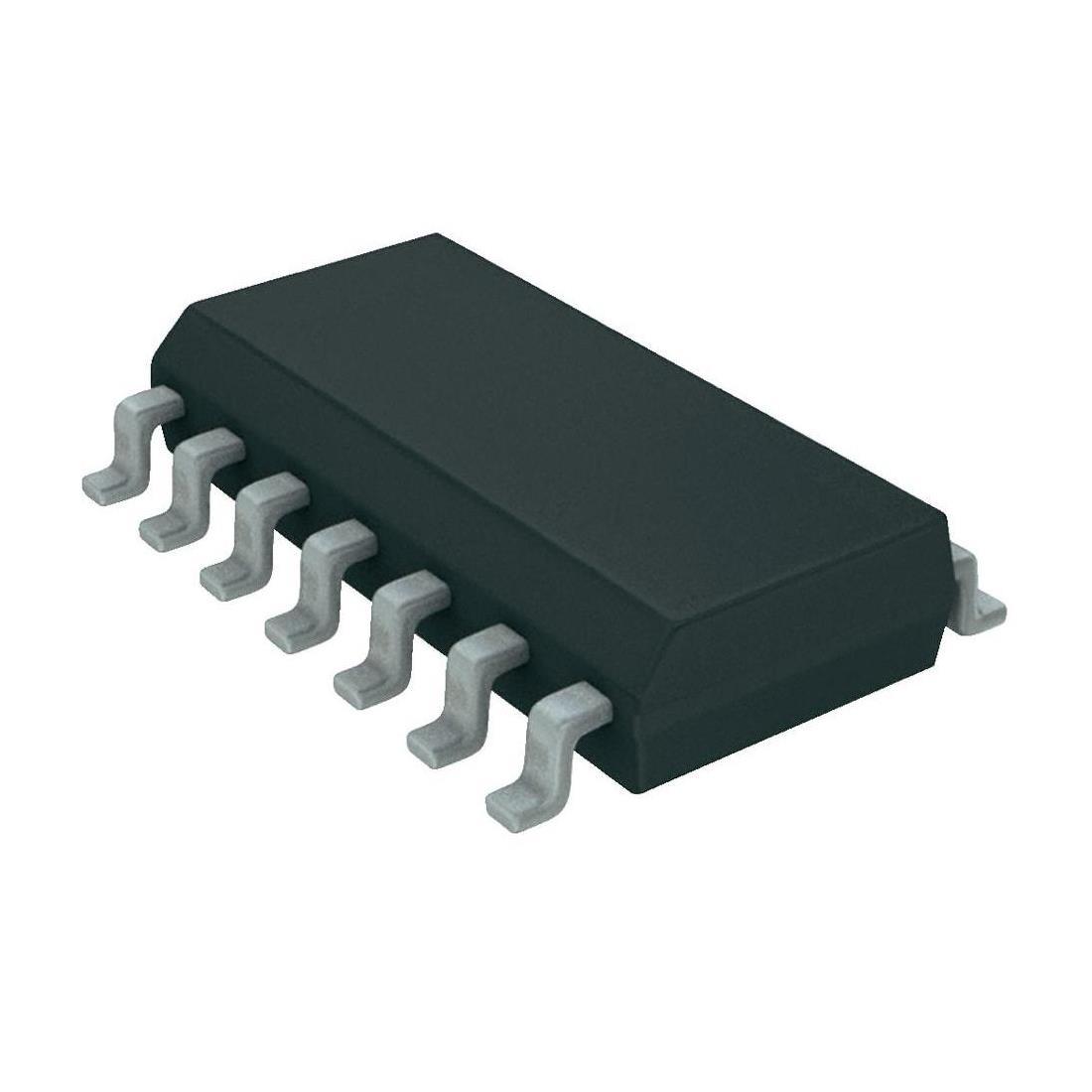

Encapsulado: SO-14 (14-SOIC, 10.30mm x 5.30mm)
Número de inversores: 6
Tensión de alimentación (Vcc): 3V a 18V
Corriente de reposo (Iq): 1µA máx
Corriente de salida alta/baja: 3.4mA / 3.4mA
Nivel lógico bajo (VIL): 1V a 2.5V
Nivel lógico alto (VIH): 4V a 12.5V
Retardo de propagación: 50ns @ 15V, 50pF
Temperatura de operación: -55°C a +125°C
Peso unitario: 0.208g a 0.8g
Aplicación principal: Inversión lógica en sistemas digitales de baja velocidad, osciladores RC, modelado de pulsos, amplificadores lineales de alta impedancia
País de origen: US, MY, CN
Notas importantes:
• El CD4069UBNSR es exactamente el mismo circuito integrado que el CD4069UBE (versión DIP-14) que consultamos anteriormente, pero en encapsulado de montaje superficial SO-14 (Small Outline).
• El sufijo "NSR" indica el encapsulado SO-14 (10.30mm x 5.30mm) y el embalaje en cinta y carrete (Tape & Reel) para montaje automatizado.
• Configuración de pines: Las 14 patillas están dispuestas en dos filas de 7. El pinout es el mismo que el CD4069UBE (DIP-14), con una separación entre filas de 5.30mm .
• El dispositivo incluye seis inversores CMOS completamente independientes. La alta impedancia de entrada y el bajo consumo (1µA de reposo) lo hacen ideal para aplicaciones de batería .
• A diferencia del CD40106, este circuito no tiene entrada Schmitt Trigger. No es adecuado para aplicaciones que requieren histéresis o conversión de señales ruidosas a niveles lógicos limpios.
• Estado del producto: Según DigiKey y otros distribuidores, el CD4069UBNSR está Activo (Active) y en producción . Aunque algunos vendedores lo listan como "obsoleto" , el fabricante Texas Instruments continúa fabricándolo con fecha de revisión de enero de 2019.
• El lead time estándar indicado por distribuidores autorizados es de 12 semanas.
• Encapsulados equivalentes de la misma familia:
• CD4069UBE: PDIP-14 (through hole)
• CD4069UBM: SOIC-14 (8.65mm x 3.91mm, más compacto)
• CD4069UBPW: TSSOP-14 (5.00mm x 4.40mm, perfil bajo)
• CD4069UBF: CDIP-14 (cerámico, alta confiabilidad)
• Aplicaciones típicas: Inversión de señales lógicas en sistemas digitales de baja velocidad, construcción de osciladores RC, shaping de pulsos, amplificadores lineales de alta impedancia y convertidores de nivel lógico.
