Fabricante: STMicroelectronics
Categoría: Dispositivos semiconductores de potencia
Tipo de producto: AC Switch (Interruptor de corriente alterna)
Subcategoría: Triac de puerta sensible
Serie: ACS™ / A.S.D®
Alias de parte: ACS108-6SN-TR
Tipo: Overvoltage Protected AC Switch
Configuración: Single (un interruptor)
Tecnología: ASD™ (Application Specific Discrete)
Montaje: SMD (Surface Mount Device)

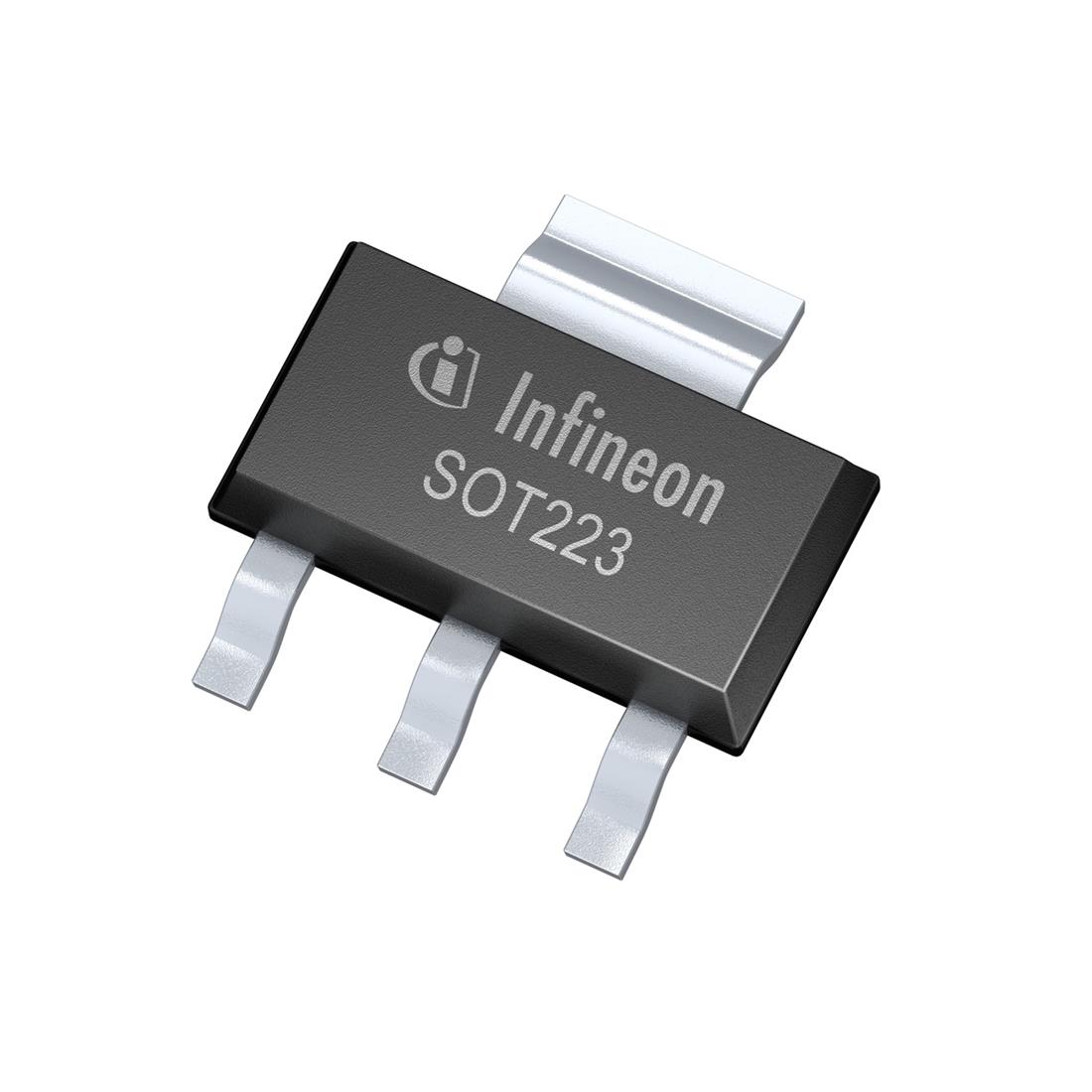

Encapsulado: SOT-223 (TO-261-4)
Tensión de ruptura (VDRM/VRRM): 600V
Corriente RMS en estado de conducción (IT(RMS)): 0.8A (800mA)
Corriente de pico no repetitiva (ITSM): 13A (20ms) / 13.7A (16.7ms)
Corriente de gatillo (IGT): 10mA máx
Tensión de gatillo (VGT): 1.0V máx
Corriente de mantenimiento (IH): 10mA máx
Corriente de enganche (IL): 25mA máx
dV/dt (critical rate of rise of off-state voltage): 2000 V/µs mín @ Tj=125°C
Velocidad de conmutación (dI/dt)c: 2 A/ms mín @ Tj=125°C
Tensión de retención (VCL): 650V mín @ ICL=0.1mA
Tensión umbral (VTO): 0.85V máx @ Tj=125°C
Resistencia dinámica (Rd): 300mO máx @ Tj=125°C
Corriente de fuga (IDRM/IRRM): 2µA @ 25°C / 0.2mA @ 125°C
Temperatura de operación (Tj): -30°C a 125°C
Temperatura de almacenamiento (Tstg): -40°C a 150°C
Aplicación principal: Control de cargas inductivas y resistivas de baja potencia (relés, válvulas, bombas, pequeños motores, electrodomésticos, sistemas de control industrial)
País de origen: CN (China)
Peso unitario: 0.16g
Notas importantes:
• El ACS108-6SN no es un TRIAC convencional, sino un "AC Switch" de STMicroelectronics basado en tecnología ASD™, que integra una estructura de protección contra sobretensiones tipo "crowbar" para absorber la energía inductiva durante el apagado. Esto permite manejar cargas inductivas sin necesidad de snubbers o varistores externos.
• El dispositivo incluye un driver de cambio de nivel (gate level shifter) que permite la conexión directa a microcontroladores, eliminando etapas de driver adicionales.
• La conducción se inicia con una corriente de puerta negativa (fluyendo desde el pin de puerta G). La resistencia de puerta recomendada para conexión directa a un microcontrolador es de 220O.
• El encapsulado SOT-223 tiene tres pines más una pestaña de montaje. La pestaña común (tab) está conectada internamente y permite montar varios dispositivos en la misma almohadilla de refrigeración.
• El dispositivo está diseñado específicamente para equipar a los equipos con la normativa IEC 61000-4-5 (surge) e IEC 61000-4-4 (burst), gracias a su alta inmunidad al ruido y al dV/dt estático.
• La variante ACS108-6SN-TR se refiere a la misma pieza, empaquetada en cinta y carrete (Tape & Reel) para montaje automático en lugar de tubo.
• Estado del producto: En producción activa (in-production/active), calificado para grado industrial.
