Fabricante: STMicroelectronics
Categoría: Circuitos Integrados de Gestión de Alimentación (PMIC) / Tiristores
Tipo de producto: AC Switch (Interruptor de corriente alterna)
Subcategoría: Transient Voltage Protected AC Switch (ACS™)
Serie: ACS108
Alias de parte: ACS108-6SA-TR (versión cinta y carrete), ACS108-6SA-AP (versión ammopack)
Descripción: AC switch with overvoltage protection by crowbar technology
Configuración: Single
Tecnología: ASD (Application Specific Devices)
Montaje: Through Hole

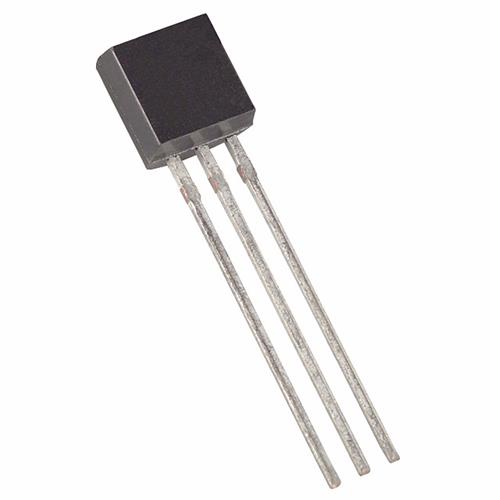

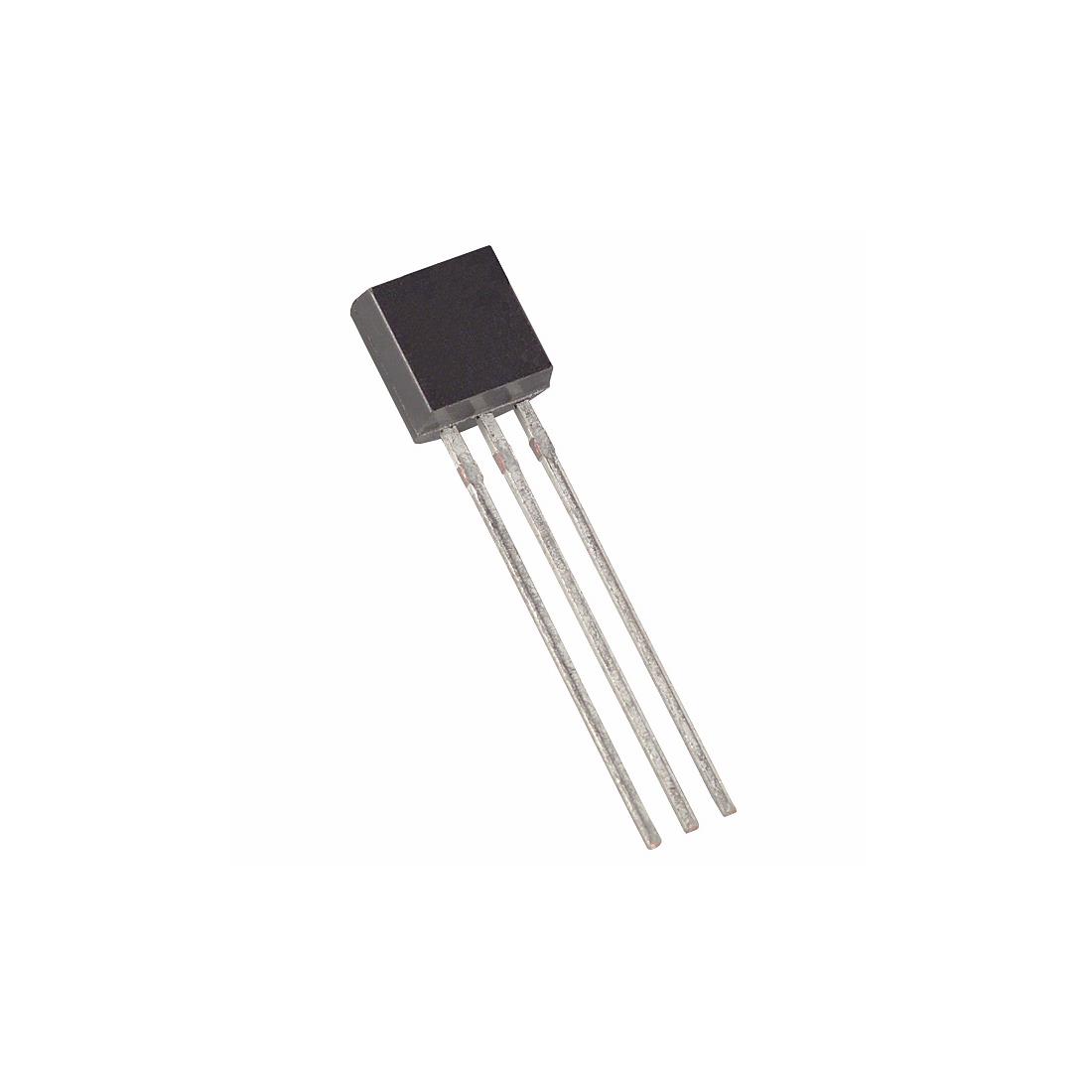

Encapsulado: TO-92 (TO-226-3, TO-92-3, 3 pines)
Tensión de bloqueo repetitiva pico (VDRM/VRRM): 600V
Corriente RMS en estado de conducción máxima (IT(RMS)): 800mA
Corriente de disparo de puerta máxima (IGT): 10mA
Tensión de disparo de puerta máxima (VGT): 1V
Corriente de mantenimiento máxima (IH): 25mA
Corriente de pico no repetitiva (ITSM): 7.3A (50Hz) / 7.6A (60Hz)
Tensión en estado de conducción pico (VTM): 1.3V
Potencia de disipación de puerta máxima: 0.1W
Temperatura de operación (Tj): -30°C a +125°C
Temperatura de almacenamiento (Tstg): -40°C a +150°C
Aplicación principal: Accionamiento estático de cargas inductivas y resistivas en electrodomésticos y sistemas de control industrial (relés, válvulas, solenoides, bombas, ventiladores, pequeños motores lámparas)
País de origen: CN (China)
Peso unitario: 0.26g
Notas importantes:
• El ACS108-6SA pertenece a la familia de interruptores de corriente alterna (AC switch) de STMicroelectronics, construido con tecnología ASD que integra una estructura de protección contra sobretensiones tipo crowbar para absorber la energía inductiva durante el apagado.
• Este componente se dispara mediante una corriente de puerta negativa que fluye desde el pin de puerta (G) hacia el exterior .
• Puede ser controlado directamente por un microcontrolador (MCU) a través de una resistencia externa típica de 220Ω-330Ω, sin necesidad de optoacopladores ni componentes snubber.
• El dispositivo no requiere componentes externos de protección como snubbers o varistores, reduciendo el recuento de componentes hasta en un 80%.
• Soporta sobretensiones según la norma IEC 61000-4-5, con capacidad de recuperación del bloqueo tras el pico de corriente.
• Cumple con RoHS y es libre de plomo (Lead Free) en sus versiones actuales.
