Fabricante: STMicroelectronics, ON Semiconductor, Multicomp Pro, UTC (Unisonic)
Categoría: Transistores bipolares (BJT) de potencia
Tipo de producto: Transistor PNP de potencia para conmutación y amplificación
Subcategoría: Complementary Silicon Power Transistor
Serie: -
Alias de parte: MJE2955T, MJE2955TG (versión libre de plomo)
Descripción: Silicon PNP Epitaxial Planar Power Transistor
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

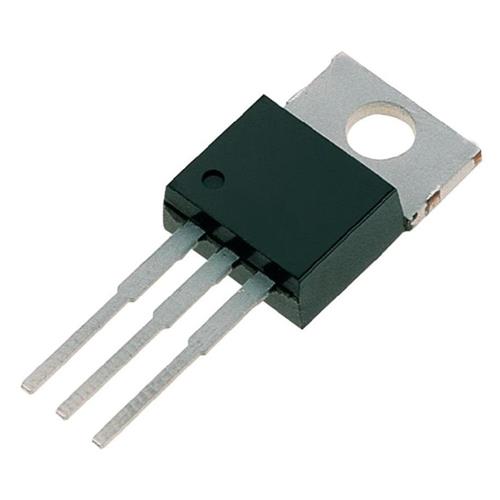

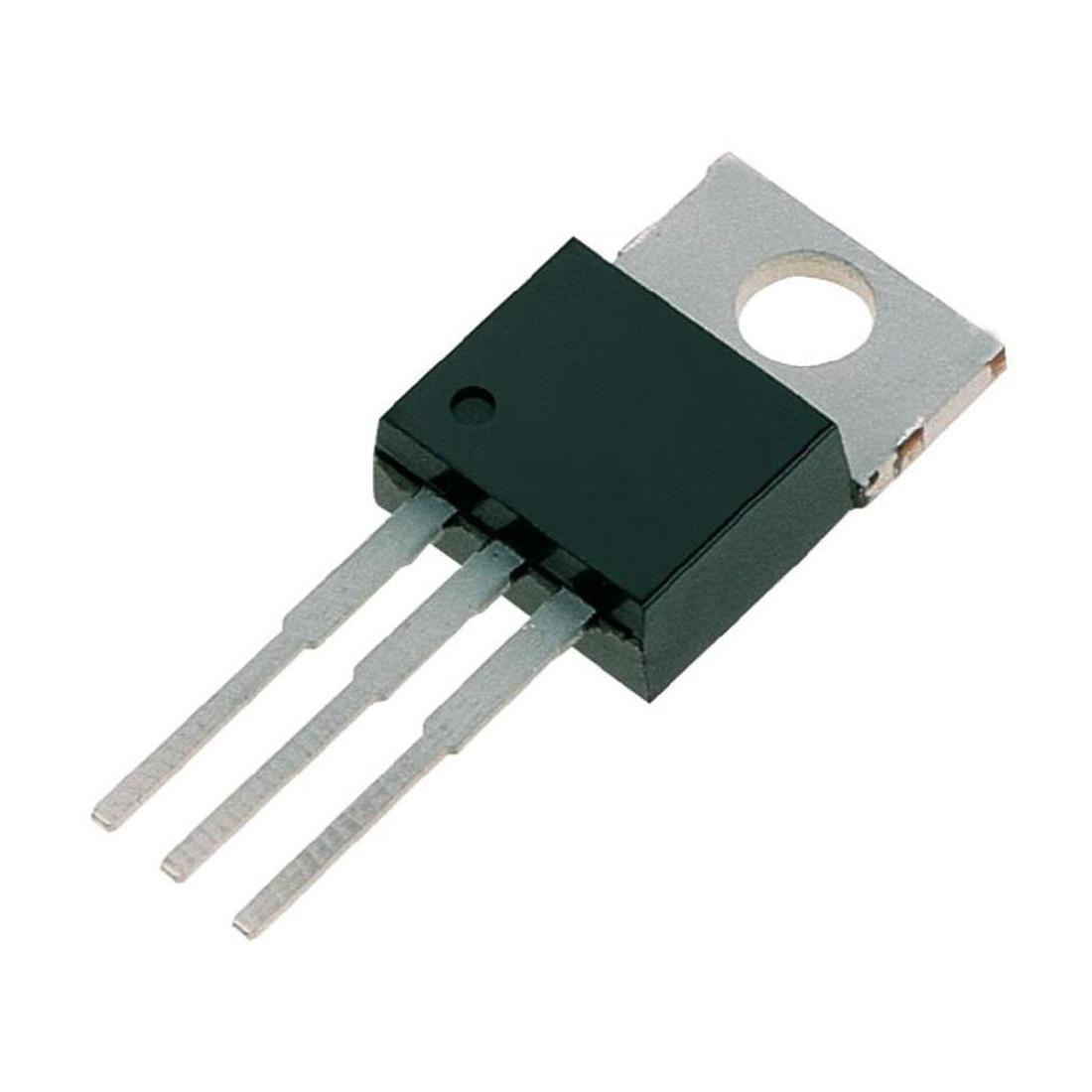

Encapsulado: TO-220-3 (TO-220AB)
Tensión colector-emisor máxima (Vceo): -60V
Tensión colector-base máxima (Vcbo): -70V
Tensión emisor-base máxima (Vebo): -5V
Corriente de colector máxima (Ic): -10A
Corriente de colector pico (Icm): No especificada
Potencia de disipación máxima (Pc): 75W (Tc=25°C)
Tensión de saturación colector-emisor (Vce(sat)): 8V máx @ Ic=-10A, Ib=-3.3A
Ganancia de corriente (hFE): 20 mín @ Ic=-4A, Vce=-4V
Frecuencia de transición (ft): 2MHz
Corriente de fuga colector-base (Icbo): 700µA máx @ Vcb=-70V
Temperatura de operación (Tj, Tstg): -55°C a +150°C
Aplicación principal: Etapas de salida en amplificadores de potencia, reguladores de tensión serie, circuitos de conmutación de propósito general, convertidores DC-DC
País de origen: CN (China), MY (Malasia)
Peso unitario: 2.0g a 2.2g (aprox)
Notas importantes:
• El MJE2955T es el complementario PNP del MJE3055T (NPN), formando un par muy popular en amplificadores de potencia de audio de hasta 60W .
• Configuración de pines en TO-220 (vista frontal con la pestaña hacia arriba): Pin 1 = Base, Pin 2 = Colector (conectado a la pestaña), Pin 3 = Emisor.
• La diferencia entre MJE2955T y MJE2955TG es únicamente el acabado de los terminales: MJE2955TG es la versión libre de plomo (Pb-Free) y compatible con RoHS. Ambas son eléctricamente idénticas.
• El MJE2955TG de ON Semiconductor se indica como equivalente paramétrico directo y está activo con stock disponible.
• STMicroelectronics indica que su versión del MJE2955T tiene un plazo de entrega estándar de 14 semanas, con estado Activo (Active).
• Un equivalente popular en formato SMD (montaje superficial) es el MJD2955 (TO-252, DPAK), que es eléctricamente similar.
• No debe confundirse con el MJ2955 (TO-3), que maneja mayor corriente (15A) y disipación (115W), pero comparte las mismas características de tensión (60V).
• El UTC MJE2955T es una versión de Unisonic Technologies para aplicaciones de amplificador y conmutación de propósito general.
