Fabricante: KEC, también por otros fabricantes asiáticos
Categoría: Transistores bipolares (BJT)
Tipo de producto: Transistor PNP de propósito general
Subcategoría: Small Signal Transistor
Serie: -
Alias de parte: A1266 (marcado en el encapsulado), 2SA1266O, 2SA1266Y
Tipo: Silicon PNP Epitaxial Planar
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

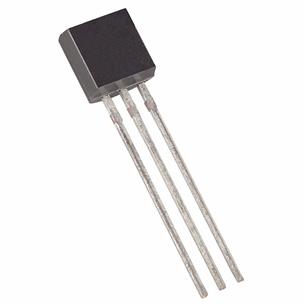

Encapsulado: TO-92 (TO-92S, plástico de 3 pines)
Tensión colector-emisor máxima (Vceo): -50V
Tensión colector-base máxima (Vcbo): -50V
Tensión emisor-base máxima (Vebo): -5V
Corriente de colector máxima (Ic): -150mA
Potencia de disipación máxima (Pc): 400mW
Resistencia térmica unión-ambiente (Rthja): No especificada
Tensión de saturación colector-emisor (Vce(sat)): 0.3V máx @ Ic=-50mA, Ib=-5mA
Ganancia de corriente (hFE): 70 a 400 según clasificación
Frecuencia de transición (ft): 80MHz a 130MHz
Capacitancia de salida (Cob): 4pF a 7pF
Corriente de fuga colector-base (Icbo): -0.1µA máx @ Vcb=-50V
Temperatura de operación (Tj, Tstg): -55°C a +125°C
Aplicación principal: Amplificación de audio de baja potencia, conmutación de señal pequeña, etapas de preamplificación y driver en equipos de electrónica de consumo
País de origen: KR (KEC), JP, CN (varía según fabricante)
Peso unitario: 0.2g (aprox)
Clasificación por ganancia (hFE):
• 2SA1266-GR: hFE = 200 a 400
• 2SA1266-Y: hFE = 120 a 240
• 2SA1266-O: hFE = 70 a 140 (según KEC, mínimo 185)
Versiones SMD equivalentes:
• 2SA1162 (SOT-23)
• 2SA1586 (SOT-323)
• 2SA1832 (SOT-23)
• KTA1504 (SOT-23)
Notas importantes:
• El 2SA1266 es un transistor PNP de propósito general muy popular en equipos de electrónica de consumo, utilizado en etapas de amplificación de baja potencia y conmutación de señal pequeña.
• El complementario NPN directo es el 2SC3198, formando un par ideal para amplificadores push-pull y circuitos diferenciales en audio .
• Configuración de pines en TO-92 (vista frontal con la cara plana hacia ti, patillas hacia abajo): Pin 1 = Emisor, Pin 2 = Colector, Pin 3 = Base.
• La identificación en el encapsulado suele ser únicamente "A1266", sin el prefijo "2S".
• La potencia de disipación máxima es de 400mW, típica para transistores de señal en encapsulado TO-92.
• La frecuencia de transición varía según fabricante (80MHz a 130MHz), suficiente para aplicaciones de audio y baja frecuencia.
• Este modelo forma parte de una serie popular que incluye también los códigos 2SA1267 y 2SB560, con características eléctricas similares.
• KEC, uno de los principales fabricantes, comercializa este transistor exclusivamente en versión through-hole TO-92 .
• La versión TO-92S (cuerpo más delgado) también está disponible, común en equipos compactos.
• Para aplicaciones SMD, los reemplazos mencionados son pin-compatibles y presentan las mismas prestaciones eléctricas en formato de montaje superficial.
