Fabricante: KEC (Korea Electronics), Inchange Semiconductor
Categoría: Transistores bipolares (BJT) de potencia
Tipo de producto: Transistor Darlington PNP de potencia
Subcategoría: Power Darlington Transistor
Serie: -
Alias de parte: KTA1046 (KEC), 2SA1046-Y (versión Y)
Tipo: Silicon PNP Darlington Power Transistor
Configuración: Single (Darlington con diodo de protección integrado)
Tecnología: Silicio
Montaje: Through Hole

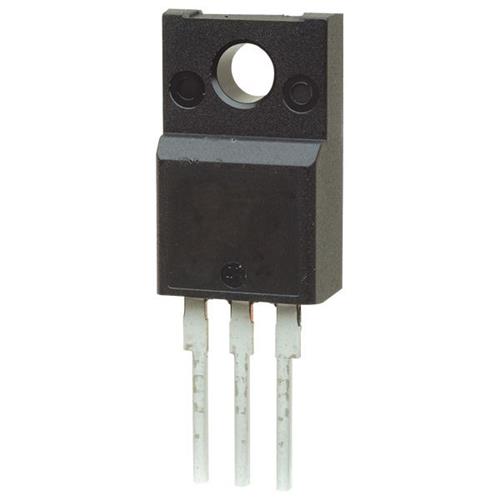

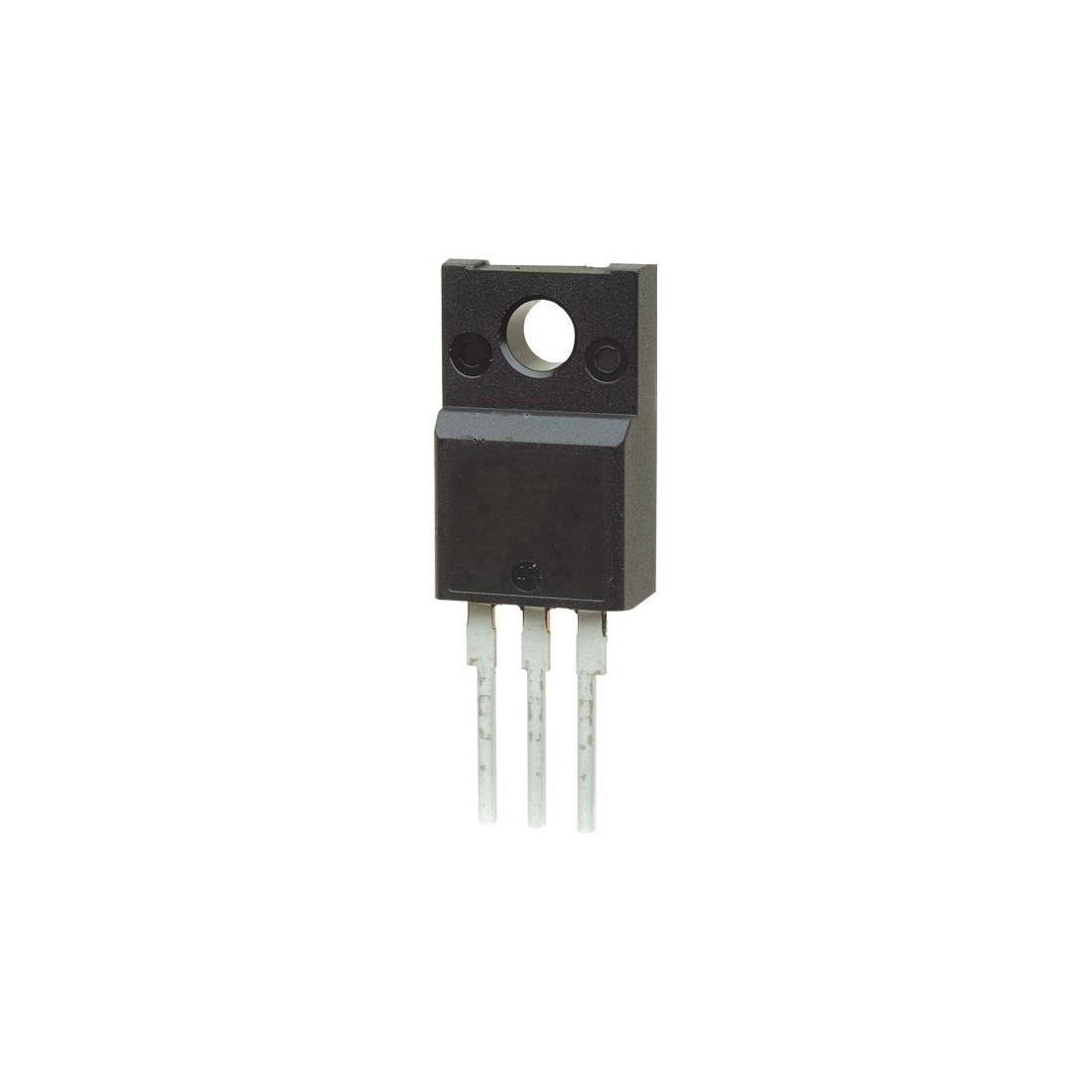

Encapsulado: TO-220F (TO-220 Full Pack, totalmente aislado)
Tensión colector-emisor máxima (Vceo): -60V
Tensión colector-base máxima (Vcbo): -60V
Tensión emisor-base máxima (Vebo): -5V
Corriente de colector máxima (Ic): -3A
Potencia de disipación máxima (Pc): 20W
Tensión de saturación colector-emisor (Vce(sat)): 2.0V máx @ Ic=-1.5A, Ib=-30mA
Ganancia de corriente (hFE): 100 mín @ Ic=-1.5A, Vce=-2V
Frecuencia de transición (ft): 30MHz
Corriente de fuga colector-base (Icbo): 10µA máx @ Vcb=-60V
Temperatura de operación (Tj, Tstg): -55°C a +150°C
Aplicación principal: Amplificadores de potencia de audio, conmutación de alta corriente, reguladores de tensión, sistemas de audio para automóviles, control de motores DC
País de origen: KR (KEC), CN (Inchange)
Peso unitario: 2.0g
Clasificación por ganancia (hFE):
• 2SA1046-Y: hFE = 100 a 200
Notas importantes:
• El 2SA1046 es un transistor Darlington PNP, lo que significa que incorpora dos transistores internamente en cascada para proporcionar una ganancia de corriente extremadamente alta (hFE mínima 100 a 1.5A)
• El complementario NPN directo es el KTC2026 de KEC
• Configuración de pines en TO-220F (vista frontal con la pestaña hacia arriba): Pin 1 = Base, Pin 2 = Colector, Pin 3 = Emisor
• El encapsulado TO-220F es totalmente aislado, eliminando la necesidad de aislante térmico adicional entre el componente y el disipador
• Estado del producto: Activo, disponible en múltiples fabricantes asiáticos
• Aplicaciones típicas:
• Amplificadores de audio de potencia
• Conmutación de alta corriente
• Reguladores de tensión serie
• Sistemas de audio para automóviles
• Control de motores DC
