Fabricante: ON Semiconductor, ROHM, Taiwan Semiconductor, UNISONIC
Categoría: Transistores bipolares digitales (BRT)
Tipo de producto: Transistor de polarización con resistencias integradas
Subcategoría: Bias Resistor Transistor
Serie: DTA114E
Alias de parte: DTA114E-T92-K, DTA114ESA, DTA114ECA
Tipo: PNP Silicon Digital Transistor
Configuración: Single with built-in resistor network
Tecnología: Silicio
Montaje: Through Hole

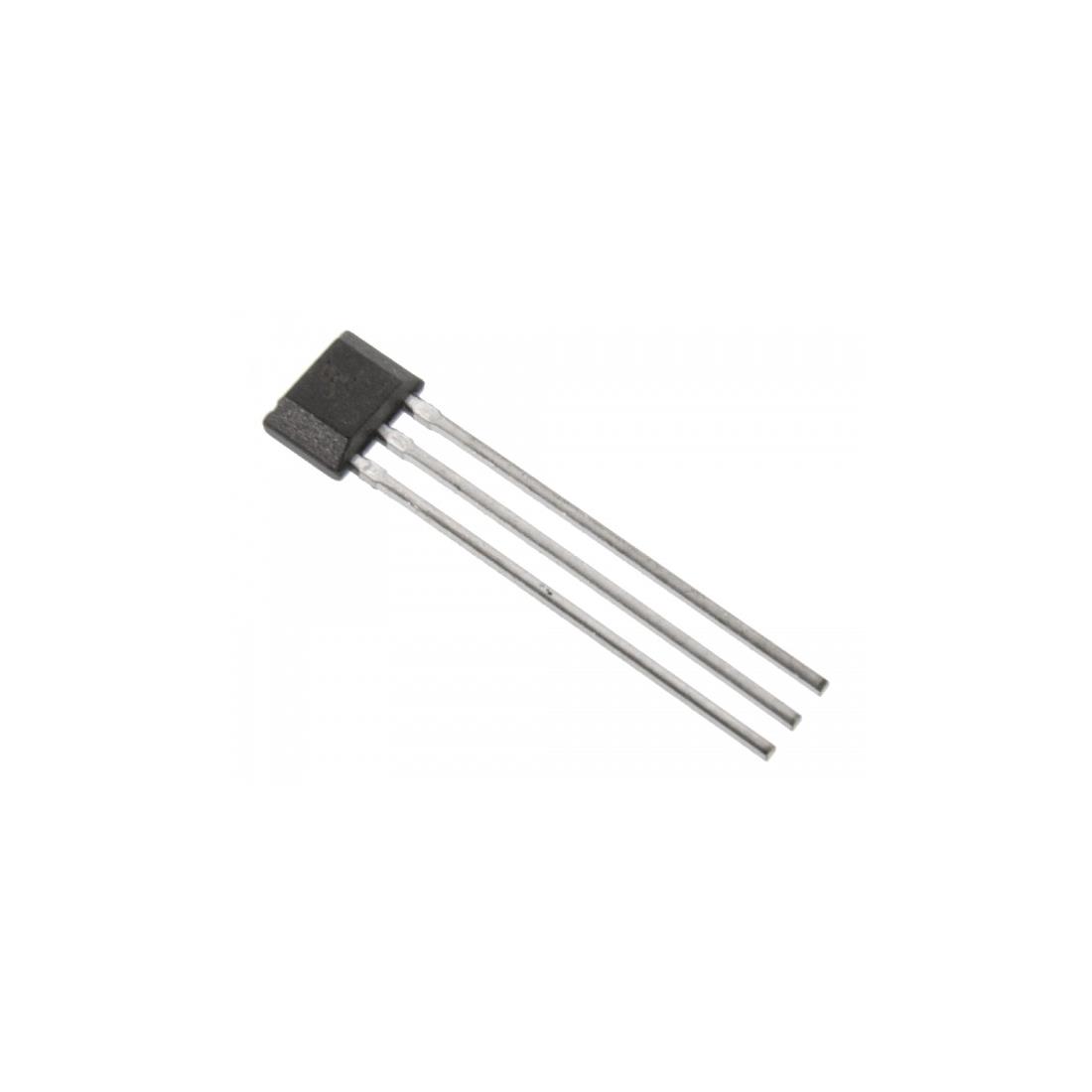

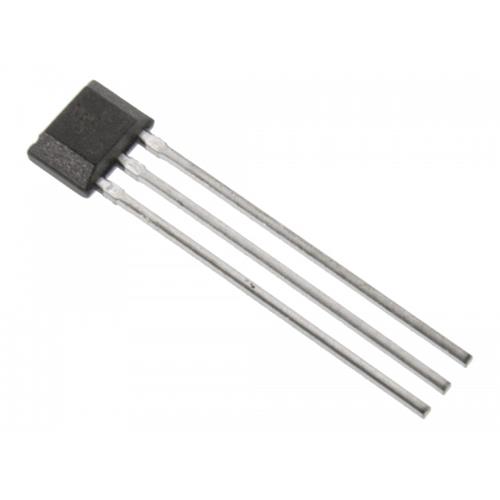

Encapsulado: TO-92 (TO-92S, TO-226)
Valores de resistencias internas (R1/R2): 10kΩ / 10kΩ (Relación de 1)
Tensión colector-emisor (Vceo): -50V máx
Corriente de colector (Ic): -100mA máx
Potencia de disipación (Pd): 350mWatts
Ganancia de corriente (hFE): 35 min @ Vce=-10V, Ic=-5mA
Tensión de saturación Vce(sat): -0.25V máx @ Ic=-10mA, Ib=-0.3mA
Frecuencia de transición (ft): 250 MHz
Temperatura de operación (Tj, Tstg): -55°C a +150°C
Aplicación principal: Circuitos de conmutación en equipos de audio y video, reducción de componentes en placas de control.
País de origen: JP / CN / TW
Peso unitario: 0.2g
Notas importantes:
• Confirmación de identidad: El marcaje "A114" en un encapsulado TO-92 corresponde al transistor digital PNP DTA114E .
• Tecnología Digital: Integra dos resistencias de 10kΩ (R1 y R2), eliminando la necesidad de componentes externos para la polarización. Esto simplifica el diseño de PCB y reduce costes de montaje .
• Conexión de pines (TO-92): Patilla 1 = Emisor (GND), Patilla 2 = Base (Input), Patilla 3 = Colector (Output) .
• Estado del producto: En producción activa, disponible en múltiples fabricantes (ON Semi, ROHM, etc.) .
• Complementario: El complementario NPN es el DTC114E (marcado "C114" o "C114E").
Espero que esta información sea totalmente compatible con su ERP y se ajuste a sus necesidades.
