Fabricante: ON Semiconductor (original SANYO)
Categoría: Transistores bipolares (BJT) de potencia
Tipo de producto: Transistor PNP de baja saturación
Subcategoría: Low VCE(sat) / High Current Switching
Serie: 2SB1302
Alias de parte: 2SB1302S-TD-E, 2SB1302T-TD-E
Tipo: Silicon PNP Epitaxial Planar
Configuración: Single
Tecnología: Silicio (FBET, MBIT processes)
Montaje: SMD

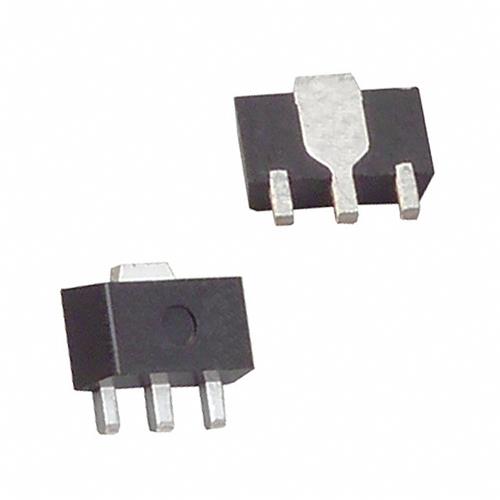

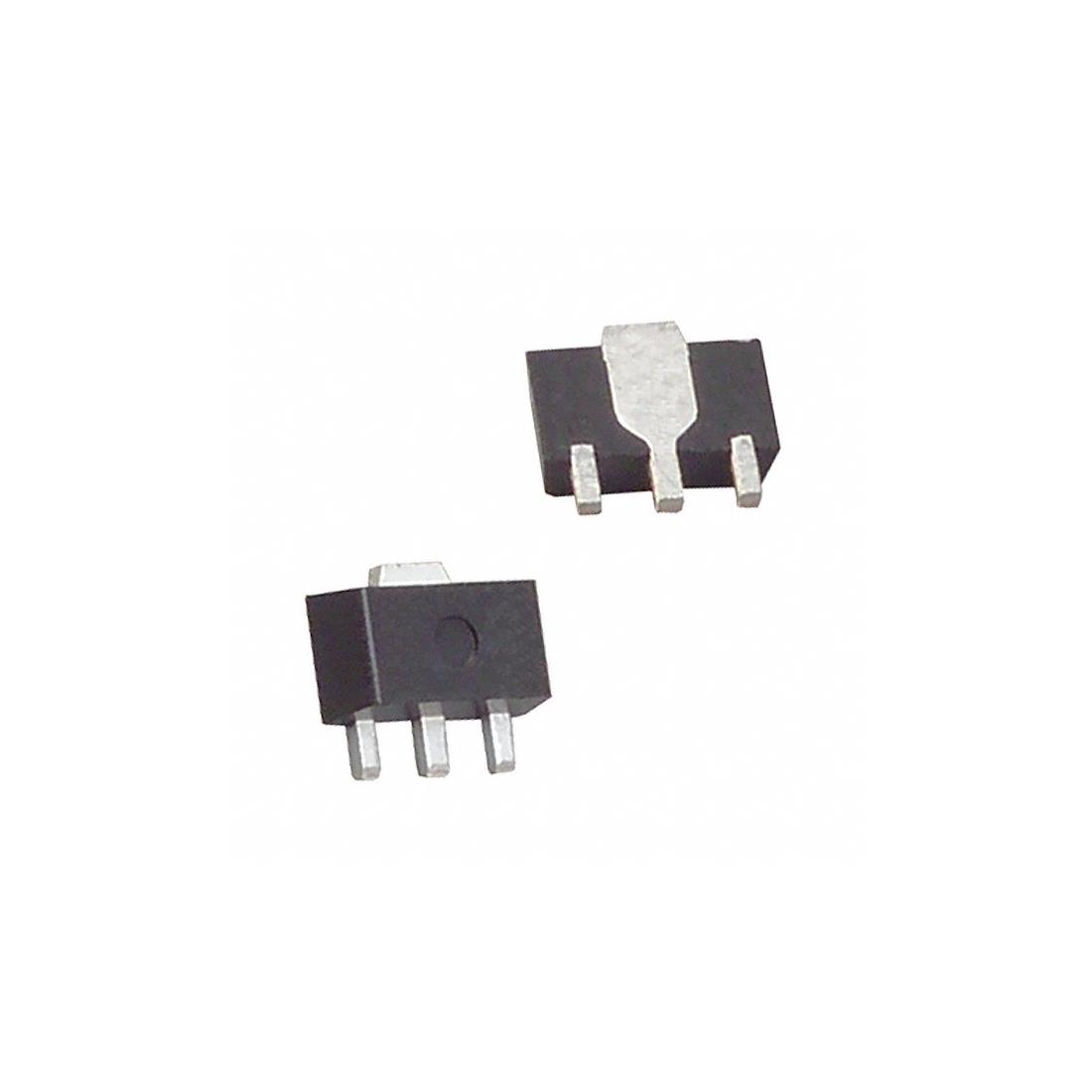

Encapsulado: SOT-89 / PCP-1 (SOT-89-3, PCP)
Tensión colector-emisor máxima (Vceo): -20V
Tensión colector-base máxima (Vcbo): -25V
Tensión emisor-base máxima (Vebo): -5V
Corriente de colector máxima (Ic): -5A (continua), -8A (pulso)
Potencia de disipación máxima (Pc): 1.3W
Tensión de saturación colector-emisor (Vce(sat)): 250mV máx @ Ic=-3A
Ganancia de corriente (hFE): 100 a 400 @ Ic=500mA, Vce=2V
Frecuencia de transición (ft): 320MHz
Corriente de fuga colector-base (Icbo): 500nA máx @ Vcb=-25V
Temperatura de operación (Tj, Tstg): -55°C a +150°C
Aplicación principal: Convertidores DC-DC, drivers de motor, drivers de relé, drivers de lámpara, aplicaciones de conmutación de alta corriente
País de origen: JP (SANYO), US (ON Semi)
Peso unitario: 0.13g (aprox)
Notas importantes:
• El 2SB1302 es un transistor PNP de baja saturación (Low VCE(sat)) diseñado específicamente para aplicaciones de conmutación de alta corriente, destacando por su tamaño ultrapequeño que facilita diseños de alta densidad en circuitos híbridos.
• El encapsulado SOT-89 (también denominado PCP-1 por ON Semiconductor) es un formato SMD de 3 pines con una pestaña colector que permite una buena disipación térmica (1.3W) a pesar de su tamaño compacto.
• Configuración de pines en SOT-89: Pin 1 = Base, Pin 2 = Colector, Pin 3 = Emisor (la pestaña metálica está conectada internamente al colector).
• La tecnología FBET y MBIT utilizada en su fabricación permite combinar alta corriente (-5A) con baja tensión de saturación (-250mV), reduciendo pérdidas en aplicaciones de conmutación.
• El código de marcado en el encapsulado varía según la versión y fabricante; se recomienda consultar la hoja de datos específica para identificación.
• Versiones disponibles: 2SB1302S-TD-E y 2SB1302T-TD-E, ambas con características eléctricas equivalentes.
• El módulo híbrido FX802 de SANYO incorpora un chip equivalente al 2SB1302 junto con un diodo Schottky SB20W03P en un solo encapsulado, diseñado para convertidores DC-DC.
• Estado del producto: Marcado como "Last Shipments" (últimos envíos) por ON Semiconductor , lo que indica que el componente está en proceso de discontinuación. Se recomienda verificar disponibilidad en distribuidores como Arrow.
• El componente es libre de plomo (Pb-Free) y compatible con RoHS.
• Aplicaciones típicas: convertidores DC-DC, drivers de motor, drivers de relé, control de lámparas y circuitos de conmutación de alta corriente.
