Fabricante: Múltiple (ON Semiconductor, Vishay, Multicomp, MDD, Diodes Inc., Taiwan Semiconductor)
Categoría: Diodos y rectificadores
Tipo de producto: Diodo rectificador de propósito general
Subcategoría: Standard Recovery Rectifier / Alta corriente
Serie: -
Alias de parte: 1N5399G (versión RoHS/Libre de plomo), 1N5399S (DO-41)
Descripción: Diodo rectificador de silicio para aplicaciones de baja frecuencia
Configuración: Single (1 elemento)
Tecnología: Silicio
Montaje: Through Hole (orificio pasante)
Encapsulado: DO-15 (DO-204AC)
Tensión inversa repetitiva máxima (Vrrm): 1000V (1kV)
Corriente directa promedio rectificada (Io): 1.5A @ TA=70°C
Corriente de sobretensión máxima no repetitiva (Ifsm): 50A @ 8.3ms
Tensión directa máxima (Vf): 1.1V a 1.4V @ 1.5A (según fabricante)
Corriente inversa máxima (Ir): 5µA @ 1000V
Capacitancia de unión (Cj): 20pF típico @ 4V, 1MHz
Potencia de disipación máxima (Pd): 4.8W
Temperatura de operación (Tj, Tstg): -65°C a +150°C
Polaridad: Cátodo marcado con banda
Paso de pines (Lead spacing): -----
Longitud total: -----
Diámetro del cuerpo: -----
Peso unitario: 0.40g (DO-15) / 0.30g (DO-41)
Aplicación principal: Fuentes de alimentación, rectificación de media/onda completa, circuitos de protección, electrónica de consumo y automotriz
País de origen: CN, TW, US (varía según fabricante)
Notas importantes:
• El 1N5399 es un diodo rectificador de silicio muy común, utilizado en aplicaciones de baja frecuencia y alta tensión. Fue fabricado originalmente por múltiples marcas como ON Semiconductor, Vishay y Diodes Inc., aunque actualmente la mayoría lo listan como Obsoleto en sus versiones puras.
• La principal diferencia entre fabricantes es la tensión directa (Vf) y el encapsulado (DO-15 o DO-41). Por ejemplo, la versión de Multicomp tiene Vf de 1.16V , mientras que Taiwan Semiconductor o MDD tienen Vf de 1.4V . La versión de ON Semiconductor tiene hasta 1.1V . Para la mayoría de aplicaciones de rectificación, estas diferencias son aceptables.

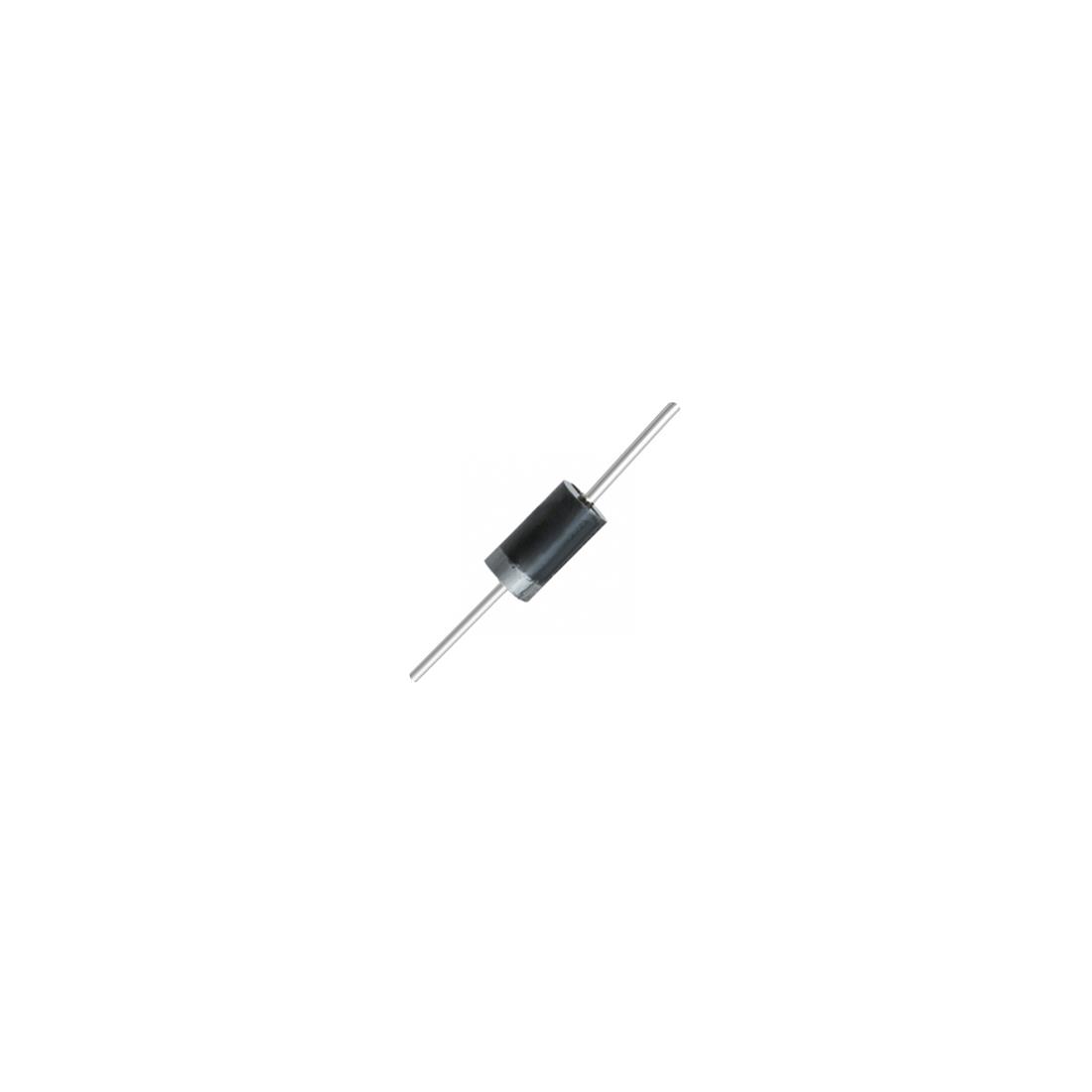

• El diodo se identifica fácilmente por la banda negra en uno de los extremos del cuerpo, que marca el cátodo (K). El otro extremo es el ánodo (A).
• Sustitutos directos recomendados: El 1N5399G de Taiwan Semiconductor o Diodes Inc. es la variante más moderna (libre de plomo) y mantiene las mismas características. Si necesita mayor robustez (3A), puede usar el 1N5408 (mismo DO-15/DO-201AD, 1000V, 3A). Para aplicaciones genéricas sirve el RL207 o el PG1510_R2_00001 de Panjit (activo, 1.1V).
• La corriente de trabajo de 1.5A es especificada a 70°C de temperatura ambiente. Para diseños nuevos con poco espacio, se puede considerar el S1M (SMD, DO-214AC, 1000V, 1A).
