Fabricante: onsemi (anteriormente Motorola)
Categoría: Diodos y rectificadores
Tipo de producto: Diodo rectificador de recuperación ultarrápida (Ultrafast Rectifier)
Subcategoría: SWITCHMODE™ Power Rectifiers
Serie: SWITCHMODE™
Alias de parte: MUR880E
Descripción: Ultrafast rectifier with high reverse energy capability
Configuración: Single
Tecnología: Silicio (Epitaxial)
Montaje: Through Hole

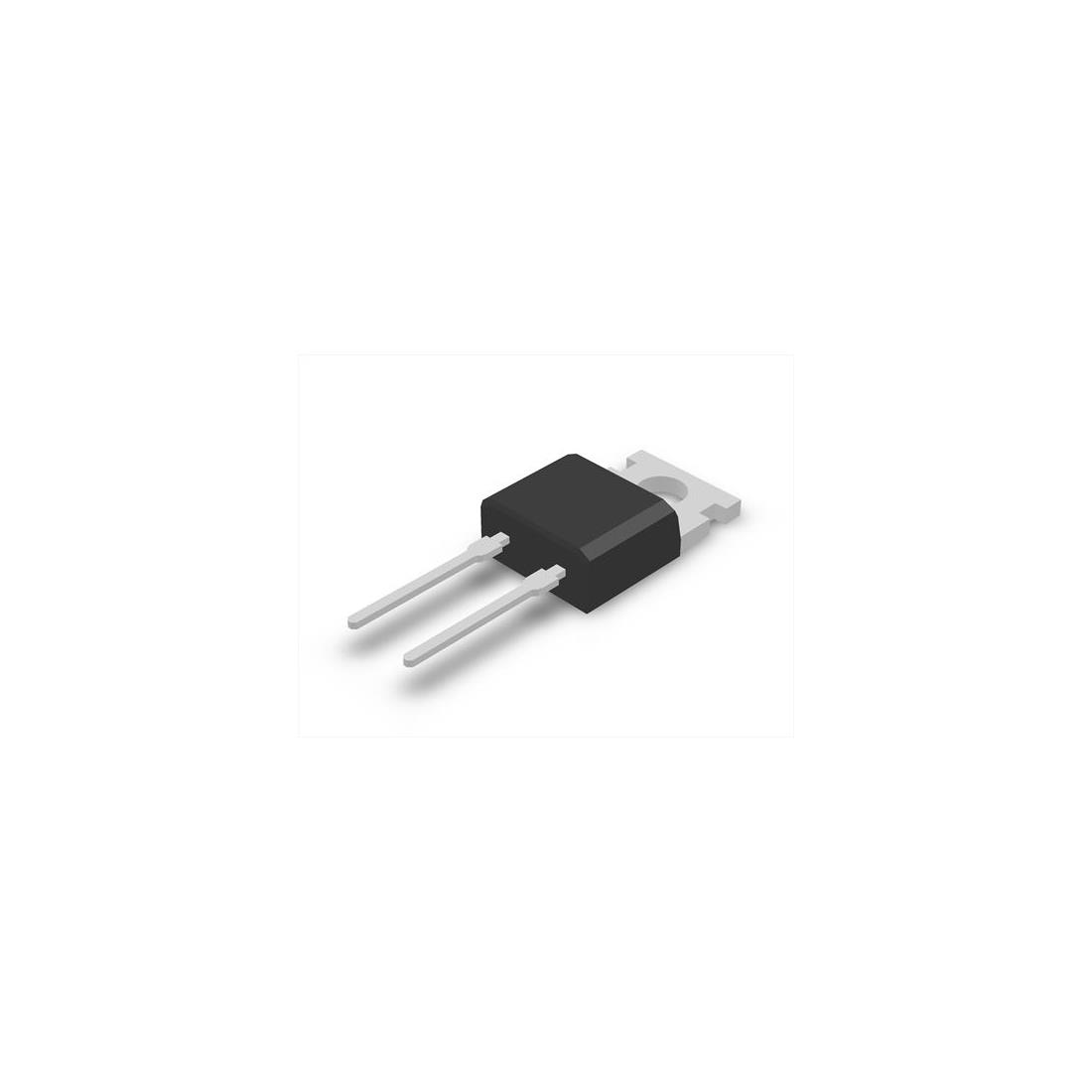

Encapsulado: TO-220-2 (TO-220AC, 2 pines)
Tensión inversa repetitiva máxima (Vrrm): 800V
Corriente directa promedio rectificada (Io): 8A
Tensión directa máxima (Vf): 1.8V @ 8A
Corriente de sobretensión máxima no repetitiva (Ifsm): 100A
Corriente inversa máxima (Ir): 25µA @ 800V
Tiempo de recuperación inversa (trr): 100ns
Capacitancia de unión (Cj): No especificada
Temperatura de operación (Tj, Tstg): -65°C a +175°C
Aplicación principal: Fuentes de alimentación conmutadas de alta frecuencia (SMPS), convertidores DC-DC, diodos de libre circulación (freewheeling), circuitos de corrección de factor de potencia (PFC) y protección contra transitorios en cargas inductivas
País de origen: CN (según fabricación actual)
Peso unitario: 6g (0.211644 oz)
Notas importantes:
• El MUR880E pertenece a la serie SWITCHMODE™ de onsemi, diseñado específicamente para aplicaciones de alta frecuencia con pérdidas de conmutación minimizadas y eficiencia mejorada.
• El encapsulado TO-220AC tiene 2 pines. Configuración: Pin 1 = Ánodo, Pin 2 = Cátodo (la pestaña metálica está conectada internamente al cátodo).
• La energía de avalancha garantizada es de 20 mJ, proporcionando una excelente protección contra transitorios de tensión en circuitos con cargas inductivas.
• El sufijo "G" (MUR880EG) indica la versión RoHS compliant (libre de plomo), mientras que la versión sin "G" puede contener plomo en sus terminales.
• La versión MUR880 (sin la E) es funcionalmente equivalente pero puede corresponder a otros fabricantes con especificaciones ligeramente diferentes.
• El MUR8100E es una versión de mayor tensión (1000V) con las mismas características de corriente y encapsulado.
• Para aplicaciones que requieren mayor corriente, se puede considerar el MUR1610CT (16A, 1000V, 35ns) en configuración doble.
• Se recomienda verificar la hoja de datos del fabricante específico para aplicaciones críticas, ya que los parámetros pueden variar entre fabricantes.
• Estado del producto: Obsoleto según WIN SOURCE y SZComponents, aunque algunos distribuidores aún pueden tener stock disponible. La versión MUR880EG (libre de plomo) permanece como la opción activa y recomendada.
