Fabricante: Unisonic Technologies / Toshiba
Categoría: Circuitos Integrados de Audio
Tipo de producto: Amplificador de potencia de audio de baja frecuencia
Subcategoría: Amplificador estéreo / Dual channel
Serie: TA8207
Alias de parte: TA8207K, TA8207KL, TA8207KL-F12-H-T
Descripción: Amplificador de audio de dos canales (estéreo) con protección térmica
Configuración: 2 canales (estéreo)
Tecnología: Silicio
Montaje: Through Hole

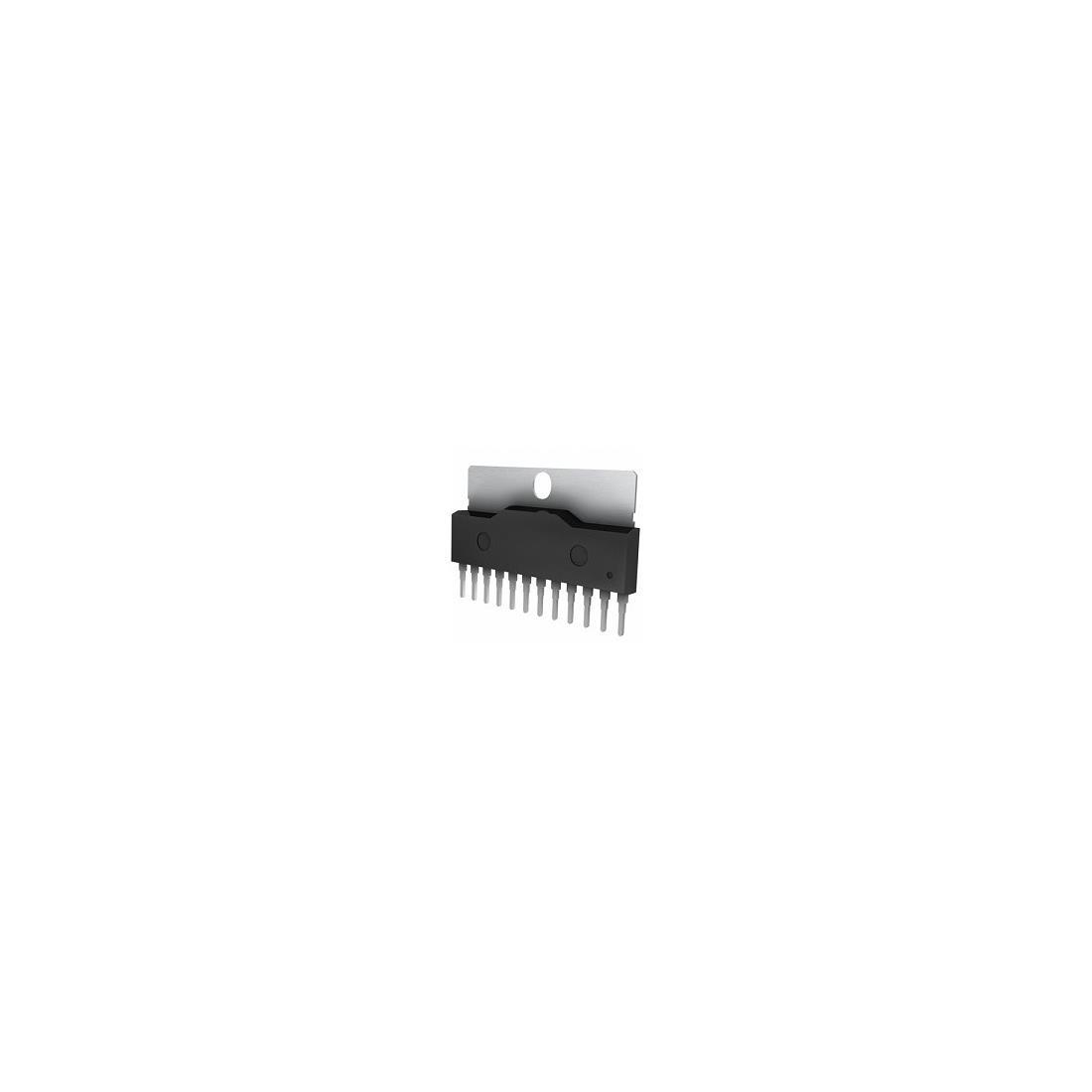

Encapsulado: FSIP-12H (12 pines)
Número de canales: 2 (estéreo)
Tensión de alimentación máxima (Vcc max): 20V
Rango de tensión de alimentación (Vcc op): 6V a 15V
Corriente de reposo (Iccq): 21mA típico @ 9V
Potencia de salida (Po): 2.5W por canal @ 9V, 4Ω, THD=10%
Potencia de salida máxima (Po máx): 4.6W por canal @ 12V, 4Ω, THD=10%
Distorsión armónica total (THD): 0.2% típico @ Po=0.4W
Tensión de ruido de salida (eN): 0.3mVrms
Ganancia de voltaje (Gv): 45dB típico @ Rf=120Ω
Resistencia de entrada (Rin): 30kΩ
Rechazo de rizado (RR): 52dB @ 100Hz
Separación de canales (Cross Talk): 50dB
Tensión de offset de entrada: 60mV máx
Protecciones: Protección térmica por apagado (Thermal Shutdown @ 175°C)
Corriente de pico de salida: 2.5A por canal
Corriente en standby (Istby): 1µA
Potencia de disipación máxima (Pd): 12.5W
Temperatura de operación (Top): -20°C a +75°C
Temperatura de almacenamiento (Tstg): -55°C a +150°C
Aplicación principal: Grabadoras de cassette portátiles, radios de coche, equipos de audio portátiles, radiocasetes
País de origen: TW (Taiwán - Unisonic)
Peso unitario: 2.0g a 3.0g
Notas importantes:
• El TA8207K es un amplificador de audio estéreo de dos canales diseñado para aplicaciones portátiles como radiocasetes y radios de coche, con protección térmica incorporada que se activa a 175°C.
• La principal diferencia entre versiones: TA8207K (versión estándar), TA8207KL (versión con acabado libre de plomo), TA8207KL-F12-H-T (formato específico de plegado de terminales).
• Configuración de pines FSIP-12H (Full Single In-line Package de 12 pines con aletín de calor integrado). Es un encapsulado de 12 pines en línea con paso de 2.54mm y cuerpo de aproximadamente 10mm de ancho.
• La ganancia de voltaje se ajusta mediante la resistencia Rf externa: 56.5dB con Rf=0Ω, 45dB con Rf=120Ω. Se recomienda no bajar la ganancia de 40dB para evitar oscilaciones.
• El circuito de entrada usa un transistor PNP que permite omitir el condensador de acoplamiento de entrada, aunque puede generar hasta 60mV de offset de tensión en los pines de entrada.
• El TA8227 es un equivalente funcional de la misma familia, aunque puede tener encapsulado diferente (HDIP-12). El YW-UTC8227 se lista como equivalente. En foros de reparación se menciona el TA8207 como reemplazo del TA8227 usando una plaqueta adaptadora.
• El componente está en estado Activo bajo la marca Unisonic Technologies. La versión original de Toshiba está obsoleta.
• Aplicaciones típicas: radios portátiles, grabadoras de cassette, equipos de audio de bajo voltaje, sistemas de megafonía pequeña.
• Se recomienda no exceder la tensión máxima de alimentación de 20V para evitar daños por ruptura.
• El consumo en modo standby es extremadamente bajo (1µA), permitiendo un apagado eficiente del amplificador cuando no se usa.
