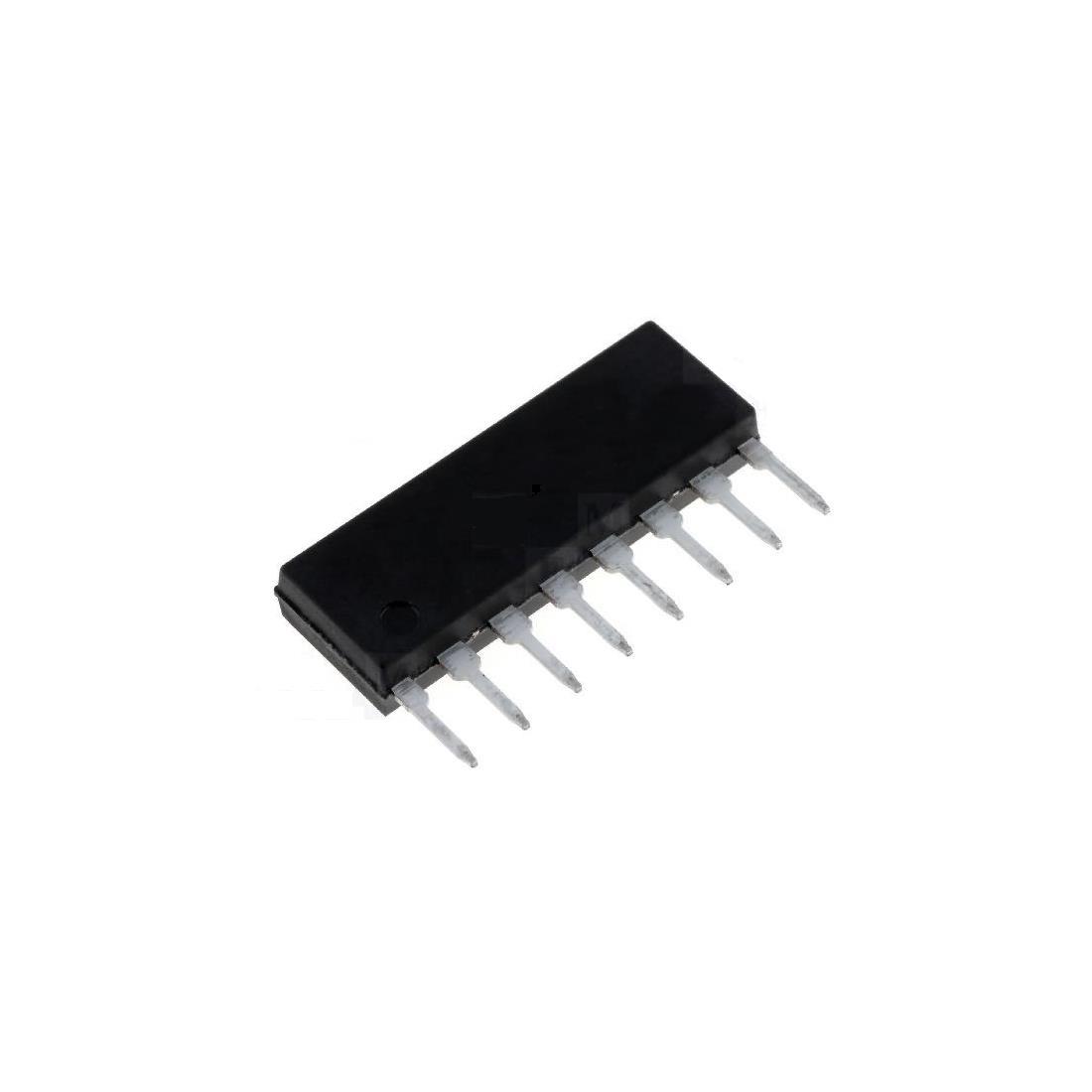

Fabricante: NEC (ahora Renesas Electronics)
Categoría: Circuitos Integrados de Audio
Tipo de producto: Preamplificador estéreo de bajo ruido
Subcategoría: Audio Preamplifiers / Car Audio
Serie: uPC1032 Series
Alias de parte: UPC1032H, uPC1032H
Tipo: Preamplificador de audio de dos canales
Configuración: 2 canales (estéreo)
Tecnología: Silicio Monolítico
Montaje: Through Hole
Encapsulado: SIP-8 (Single Inline Package de 8 pines)
Tensión de alimentación máxima (Vcc): 18V
Potencia de disipación máxima (Pd): 270mW
Impedancia de carga típica (RL): 10kΩ
Ganancia de voltaje en lazo abierto (AVO): 81dB típico
Impedancia de entrada típica (Zin): 100kΩ
Tensión de ruido de entrada equivalente: 20µVrms @ Rg=2.2kΩ
Regulador de tensión: Interno
Protecciones: Bajo nivel de ruido pulsativo (pulsive noise)
Temperatura de operación (Top): -20°C a +75°C
Aplicación principal: Preamplificadores estéreo para automóvil, equipos de audio de alta calidad, etapas de entrada en sistemas de sonido, aplicaciones que requieren bajo ruido y alta ganancia
País de origen: JP (Japón)
Peso unitario: 1.5g (aprox)
Notas importantes:
• El UPC1032H está diseñado específicamente para aplicaciones de audio en entornos automotrices, donde se requiere un bajo nivel de ruido pulsativo (pulsive noise) que puede ser generado por el sistema eléctrico del vehículo
• Características destacadas:
• Bajo nivel de ruido, especialmente bajo ruido pulsativo
• Alta ganancia y alto voltaje de salida
• Amplio rango de tensión de alimentación
• Regulador de tensión interno
• Mínimos componentes externos requeridos
• Encapsulado SIP de 8 pines diseñado para facilitar el montaje en PCB
• Equivalentes: NTE1170, KA2221, LA3160
• Estado del producto: Obsoleto (End of Life), pero todavía disponible en distribuidores especializados como stock remanente
• Aplicaciones típicas:
• Preamplificadores estéreo para autoradios
• Equipos de audio de alta calidad
• Sistemas de sonido para automóviles
• Etapas de entrada en amplificadores de audio
• La ganancia en lazo abierto de 81dB proporciona una amplificación excelente para señales de audio de bajo nivel
• La impedancia de entrada de 100kΩ permite una adecuada adaptación con fuentes de señal de alta impedancia
• Precaución: La potencia máxima de disipación es de 270mW; se recomienda no exceder este valor para evitar daños por sobrecalentamiento
