Fabricante: Texas Instruments (originalmente Unitrode)
Categoría: Circuitos Integrados de Gestión de Alimentación (PMIC)
Tipo de producto: Controlador de cargador de baterías
Subcategoría: Battery Management / Charger Controllers
Serie: UC2906/UC3906
Alias de parte: UC3906N
Especificaciones eléctricas:
Tipo de batería compatible: Plomo-Ácido (Lead-Acid)
Tensión de alimentación máxima (Vin max): 40V
Corriente de carga máxima (Icharge max): 2A
Corriente de salida del driver externo: 25mA (base drive para transistor de paso externo)
Corriente de reposo típica (Iq): 1.6mA
Rango de tensión de batería configurable: 0V a 20V
Topología de control: Lineal (Linear) con regulación por PWM
Interfaz de control: Independiente (Standalone), configurable por resistencias externas
Protecciones: Regulación térmica en el chip, detección de sub-tensión de alimentación, protección por sobrecorriente y sobrecarga
Características especiales:
• Estados de carga internos (3 estados)
• Referencia de precisión con compensación de temperatura para baterías Plomo-Ácido
• Driver para transistor de paso externo (hasta 25mA)
• Comparadores de detección de voltaje y corriente
• Salida lógica para indicar presencia de alimentación
• Entrada para terminación de sobrecarga
Especificaciones mecánicas y ambientales:

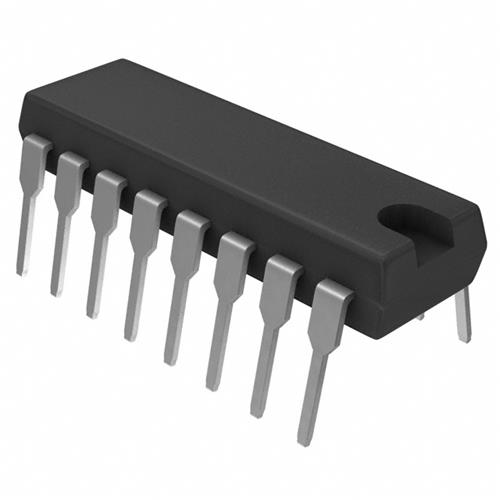

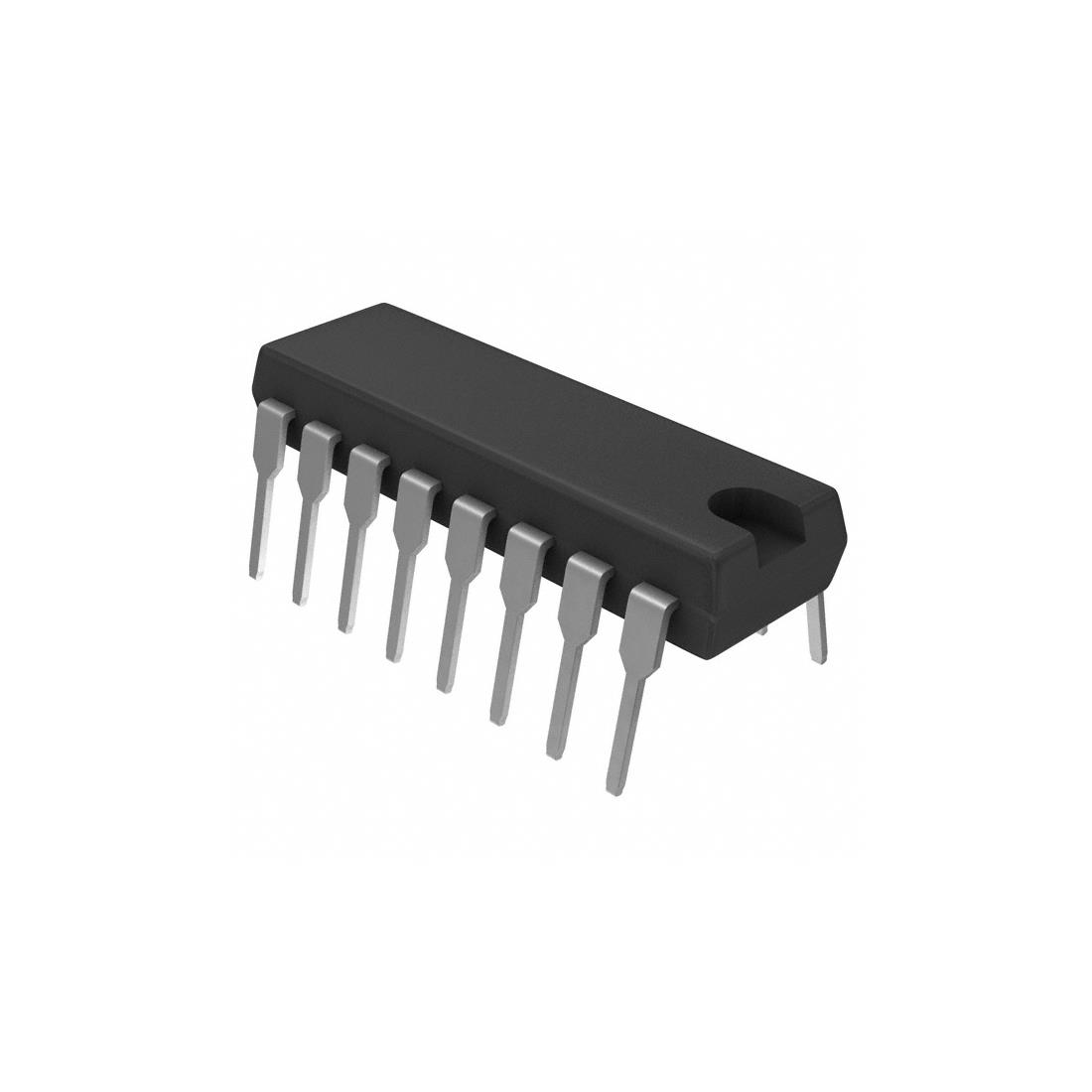

• Encapsulado: PDIP-16 (Plastic Dual In-line Package, 16 pines)
Montaje: Through Hole (DIP-16, 0.300", 7.62mm)
Temperatura de operación: 0°C a 70°C
Temperatura de almacenamiento: -65°C a +150°C (típico)
Rango de temperatura extendido: Versión UC2906N disponible para -40°C a 70°C
Aplicaciones principales:
• Cargadores de baterías de plomo-ácido selladas (ciclo profundo)
• Sistemas de alimentación ininterrumpida (UPS)
• Equipos médicos portátiles
• Sistemas de seguridad y respaldo de energía
• Instrumentación industrial
• Aplicaciones automotrices y marinas
Notas importantes:
• El UC3906N es un controlador de cargador de baterías de plomo-ácido que contiene toda la circuitería necesaria para optimizar el ciclo de carga y mantenimiento mediante tres estados de carga: carga masiva (bulk-charge), sobrecarga controlada (over-charge) y carga de flotación de precisión (float-charge) .
• El dispositivo controla la tensión y corriente en la salida del cargador utilizando un driver interno de 25mA que debe alimentar un transistor de paso externo (NPN o PNP de potencia) que maneja la corriente de carga real (hasta 2A según el diseño del circuito) .
• Una característica clave de este CI es su referencia de voltaje con compensación de temperatura, diseñada específicamente para rastrear las características térmicas de las celdas de plomo-ácido. Esto permite un rendimiento óptimo de carga en un amplio rango de temperaturas, ya que el voltaje de flotación adecuado para una batería de plomo-ácido varía con la temperatura .
• El dispositivo incluye un circuito de detección de subtensión de alimentación que inicializa el ciclo de carga al encenderse y proporciona una salida lógica para indicar cuando la alimentación está presente. También cuenta con un comparador "Charge Enable" que puede deshabilitar remotamente el cargador y tiene una salida de polarización de 25mA para modos de encendido de baja corriente .
• El UC3906N opera en el rango de temperatura comercial de 0°C a 70°C. La versión UC2906N es idéntica pero está especificada para temperaturas extendidas de -40°C a 70°C, adecuada para aplicaciones industriales o automotrices .
• El UC3906N consume solo 1.6mA de corriente de reposo en espera, lo que minimiza la disipación en el chip y permite una medición precisa de la temperatura ambiente .
• Configuración típica de pines PDIP-16 (vista superior): Pin 1 = Entrada de detección de voltaje (VSense), Pin 14 = Driver de salida al transistor de paso (OUT). Para un diseño completo, se recomienda consultar la hoja de datos (datasheet) para el diagrama de aplicación típico y el cálculo de resistencias externas que configuran los voltajes de flotación y sobrecarga .
• Estado del producto: Activo según múltiples fuentes . Hay discrepancias: algunos distribuidores lo listan como "Activo" y disponible para pedido con lead times de hasta 12 semanas , mientras que otras fuentes lo indican como "Obsoleto" o "No Longer Stocked" . Es posible que Texas Instruments mantenga una versión activa a través de sus canales oficiales de distribución.
• Aplicación típica: El circuito requiere un transformador, rectificador, transistor de paso externo (NPN tipo 2N3055 o similar), resistencias, capacitores y potenciómetros. El CI UC3906N se encarga de regular la tensión y corriente según la fase de carga .
• Certificaciones: Dispositivo catalogado como "RoHS Compliant" en versiones actuales , con disponibilidad de modelo EDA para diseño asistido por computadora
