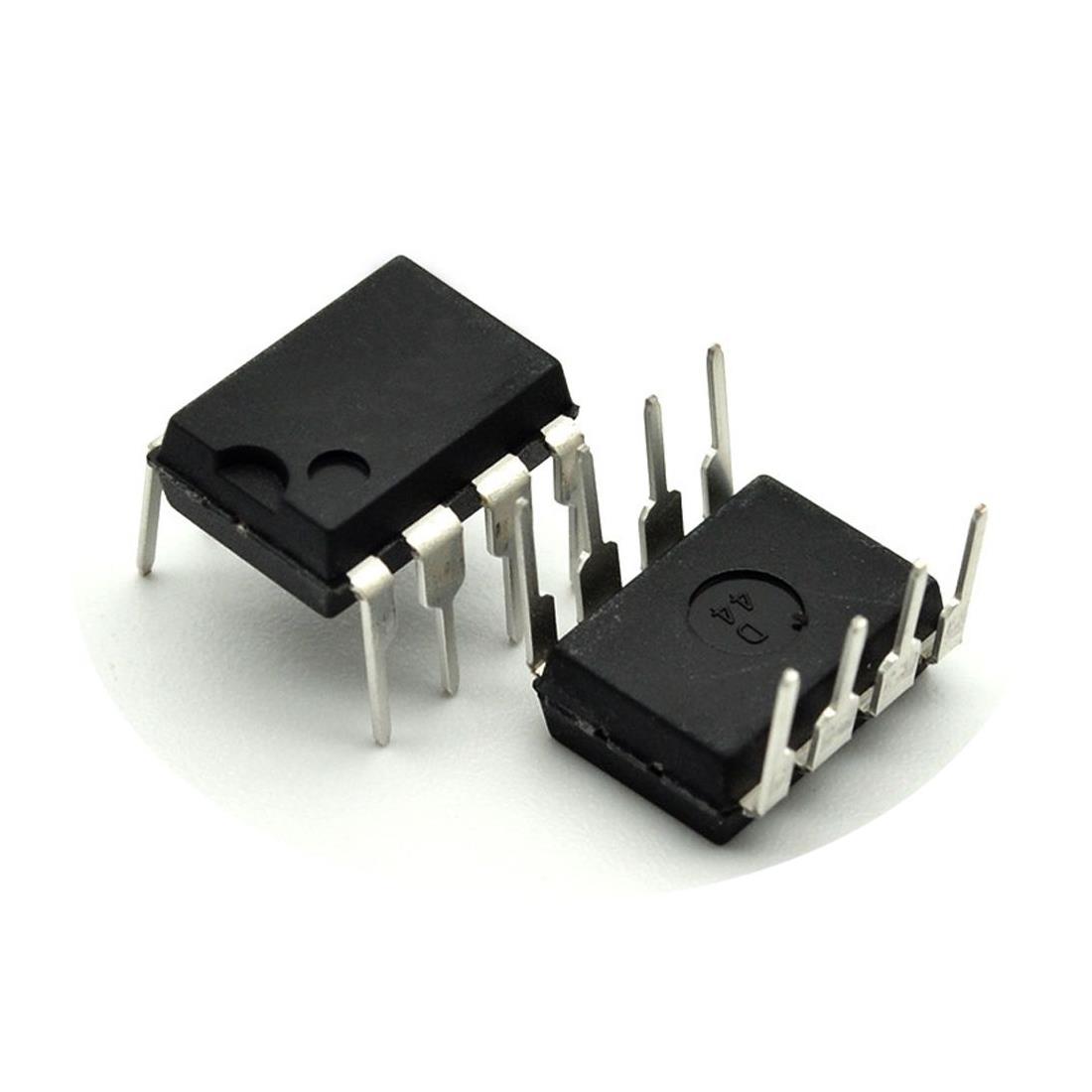

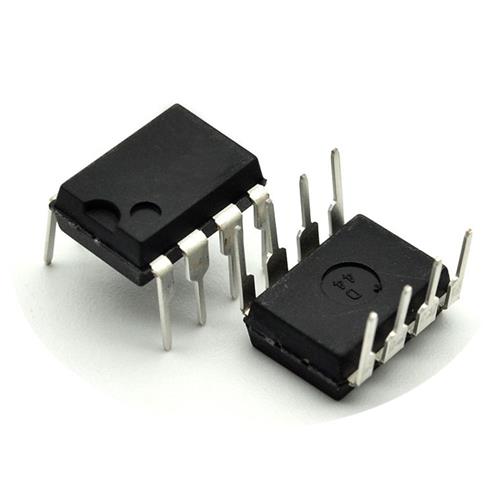

Fabricante: Texas Instruments (también ON Semiconductor, STMicroelectronics)
Categoría: Circuitos Integrados de Gestión de Alimentación (PMIC)
Tipo de producto: Controlador PWM de modo corriente
Subcategoría: Switching Controllers / DC-DC Converters
Serie: UCx844/UCx845
Alias de parte: UC2844NG4, UC2844N
Descripción: Controlador PWM de alto rendimiento para convertidores Off-Line y DC-DC
Configuración: Single
Tecnología: Bipolar / BiCMOS
Montaje: Through Hole
Encapsulado: DIP-8
Tensión de arranque (Vstart): 16V
Rango de tensión de operación (Vcc): 10V a 30V
Tensión de bloqueo por subtensión (UVLO off): 10V
Corriente de arranque (Istart): 0.5mA típico
Corriente de operación (Icc): 11mA típico
Corriente de salida pico (Iout): 200mA (sink/source)
Frecuencia de conmutación máxima: 500kHz
Ciclo de trabajo máximo (Duty Cycle): 48%
Topologías soportadas: Boost, Flyback, Forward
Tensión de referencia (Vref): 5V ±2%
Potencia de disipación máxima (Pd): 1W
Tiempo de subida (tr): 50ns
Tiempo de caída (tf): 50ns
Temperatura de operación (Top): -40°C a +85°C
Temperatura de almacenamiento (Tstg): -65°C a +150°C
Aplicación principal: Fuentes de alimentación conmutadas (SMPS), convertidores DC-DC, cargadores de baterías, drivers de LED
País de origen: CN, MY
Peso unitario: 1.0g (aprox)
Notas importantes:
• El UC2844N es un controlador PWM de modo corriente muy popular para aplicaciones de fuentes conmutadas, diseñado para trabajar en topologías Flyback, Forward y Boost.
• Diferencias clave con UC3844N: El UC2844N está clasificado para rango de temperatura industrial (-40°C a +85°C), mientras que el UC3844N es para uso comercial (0°C a 70°C). La versión militar es el UC1844.
• Equivalencia con UC2843N: El UC2843N tiene la misma frecuencia (500kHz) pero con tensión de arranque de 8.5V (en lugar de 16V) y corriente de salida de 1A.
• La salida es del tipo totem-pole, capaz de manejar directamente transistores MOSFET o IGBT de potencia sin necesidad de drivers adicionales.
• Configuración de pines DIP-8 estándar: Pin 1 = Compensación, Pin 2 = Retroalimentación, Pin 3 = Sense, Pin 4 = RT/CT, Pin 5 = GND, Pin 6 = Salida (OUT), Pin 7 = VCC, Pin 8 = Vref.
• Incluye bloqueo por subtensión (UVLO) con histéresis, protección contra sobrecorriente ciclo a ciclo y limitación de corriente.
• La frecuencia de oscilación se programa mediante resistencias R_T y condensadores C_T externos, con precisión interna mejorada.
• Las versiones con sufijo "G4" o "PBF" indican componentes compatibles RoHS. El UC2844N estándar puede contener plomo.
• Los reemplazos directos incluyen: UC2843N (diferente UVLO) y UC3844N (rango de temperatura reducido).
• Estado del producto: Activo (Active), aunque algunos distribuidores pueden tener stock limitado.
