Serie Q16-6040 Cable de Vídeo Digital 3G-SDI / 4K-UHD (0,80 / 3,75) 20AWG + Cat.6 SF/UTP 250MHz2

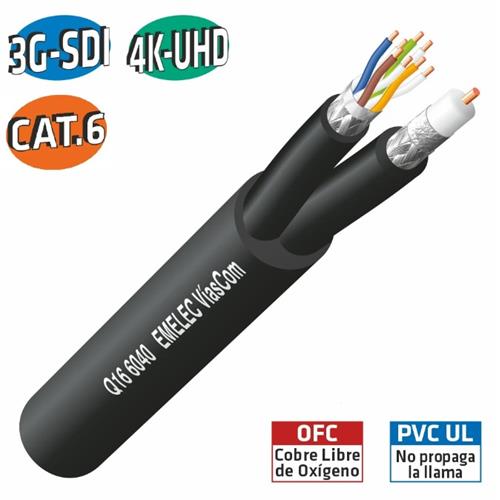

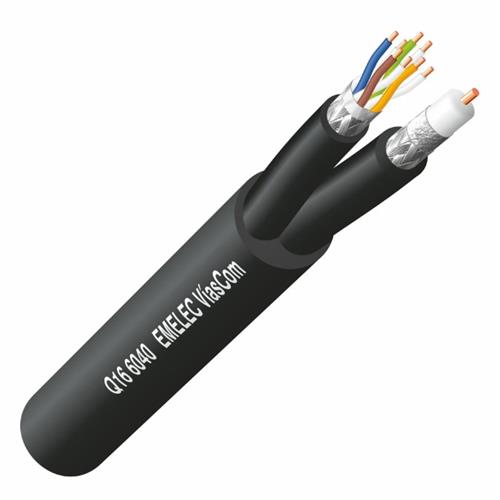

Construcción
Vídeo SDI (Q11-3006)
Conductor: Cobre líbre de oxígeno OFC
Filàstica: 1/0,80 mm
Aislamiento: FHDPE Ø 3,75 mm
Color: Blanco
Pantalla: Cinta Al 100% Cobertura
Trenza OFC TC 90% Cobertura
Cubierta: PVC-UL Ø 6,00 mm
Colores: Negro
Cat.6 SF/UTP
Conductores: Cobre líbre de oxígeno OFC
Filástica: 1/0,57 mm
Aislamiento: Foam/Skin HDPE Ø 0,98 mm
Colores: Tabla LAN
Pantalla global: Cinta Al y Trenza OFC TC 100% cobertura
Cubierta: PVC-UL Flexible Ø 6,00 mm
Color: Negro
Cubierta Global
Cubierta exterior: PVC-UL Flexible Ø 16,00 mm
Color: Negro
Características eléctricas
Vídeo
Impedancia: 75O
Resistencia 20°C
Conductor: máx. 36 O/km ± 5%
Pantalla: 21 O/km ± 5%
Aislamiento: mín. 10M O/km ± 5%
Capacidad c/p: 56 pF/m
Inductancia 20°C: 0,31 µH/m
F. Velocidad: 0,89
Atenuación:
MHz 50 100 200 400 800 1000 1500 2000
dB/100 m 5 7 11 15 23 25 32 36
LAN
Impedancia: 100 O
Tensión máx.: CA 49 V
Características físicas
No propagador de la llama IEC 60332-1-2
Temperatura de servicio: -15°C/ +70°C
Descripción del producto
• Cable diseñado para transmisión de una señal de vídeo HD-SDI, 3G-SDI y 4K-UHD junto con una señal LAN de hasta Categoria 6.
• Especialmente diseñado para el conexionado con cámaras PTZ.
• Conductor central unifilar de 0,80 mm de cobre libre de oxígeno OFC para el cable de vídeo.
• Dieléctrico de espuma de polietileno de alta densidad que permite una velocidad de propagación de la señal superior y una disminución de la atenuación.
• Conductores unifilares de 0,57 mm de cobre libre de oxígeno OFC para el cable de Categoría 6.
• Apantallamientos de ambos cables internos de un 100% gracias a la cinta de Al más la trenza de cobre estañado OFC TC.
• Cubiertas PVC-UL no propagadoras de la llama.
Aplicaciones
• Transmisión de vídeo y control de cámaras PTZ.
• Medias y largas distancias.
• Instalaciones fijas o móviles.
• Confeccionado de conexiones.
