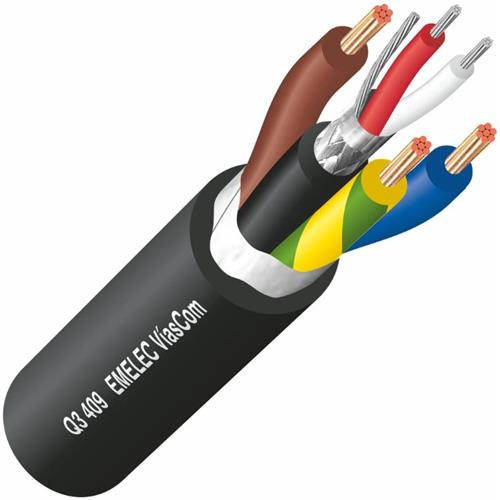

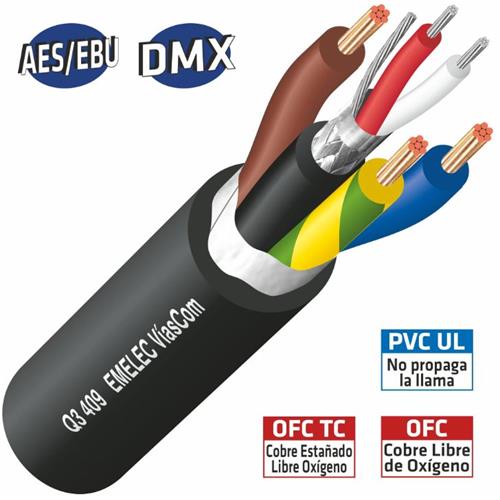

Cable Q3-409 Cable Altavoz Activo Híbrido Par Balanceado 24AWG 110O + Alimentación 1,50 mm²
1x2x0,24 mm² OFC TC
+ 3×1,50 mm² OFC
Ø exterior: 10,00 mm
Construcción
Señal
Conductores: Cobre estañado OFC TC
Aislamiento: HDPE Ø 1,55 mm
Colores: Rojo-Blanco
Pantallas:
Cinta AL 100% cobertura
Hilo de drenaje OFC TC
Trenza OFC TC 85% cobertura
Cubierta: UL-PVC Ø 4,60 mm
Color: Negro
Alimentación
Conductores: Cobre pulido flexible BC
Aislamiento: UL-PVC
Colores: Azul – Marrón – Verde + Amarillo
Comp. Globales
Elem. constr: Cinta no tejida
Cubierta: UL-PVC Ø 10,00 mm
Color: Negro
Características eléctricas
Impedancia: 110 O
Resistencia 20°C:
Conductor: 72,3 O/km 27,5 12 8,6
Pantalla: 18,8 O/km ± 5%
Aislamiento: mín. 500M O/km ± 5%
Capacidad c/c: 72,3 pF/m
Capacidad c/p: 136 pF/m
Inductancia 20°C: 28,6 µH/m
Tensión máx.: CA 49 V 300-500 V
Características físicas
No propagador de la llama IEC 60332-1
Temperatura de servicio: -15°C/ +70°C
Aplicaciones
•Señales de sonido digital AES/EBU y control Iluminación DMX512 donde se requiera alimentación.
•Señales de sonido analógicas. Altavoces activos.
•Instalaciones fijas y móviles.
•Instalaciones de broadcast, estudios de grabación, eventos musicales, edificios públicos, teatros.
Descripción del producto
•Cables híbridos compuestos por un par balanceado digital de cobre estañado OFC TC de 0,24 mm² y tres conductores de alimentación de cobre OFC en las versiones de 0,75 mm², 1,50 mm² y 2,50 mm² de sección.
•El par balanceado está diseñado para la transmisión de señales digitales de acuerdo con los estándares AES/ EBU y DMX con una impedancia característica de 110 Ohm constante y estable en todo su recorrido.
•El doble blindaje de cinta de aluminio y trenza de cobre estañado OFC del par, protege la instalación eficazmente de las interferencias electromagnéticas.
•Cubiertas UL-PVC no propagadoras de la llama.
•Permite transportar, en un mismo y único cable, la alimentación y una señal digital o analógica.
•Óptima transmisión para recorridos largos.
•Posee excelentes prestaciones, gran robustez.
•Es fiable y seguro. Destaca su eficiente comportamiento.
