Fabricante: onsemi (antes ON Semiconductor)
Categoría: Transistores bipolares (BJT) de potencia
Tipo de producto: Transistor PNP de audio de alta potencia
Subcategoría: Amplicación de audio profesional
Serie: -
Alias de parte: MJL1302A (versión sin Pb-Free)
Tipo: Silicon PNP Epitaxial Planar
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

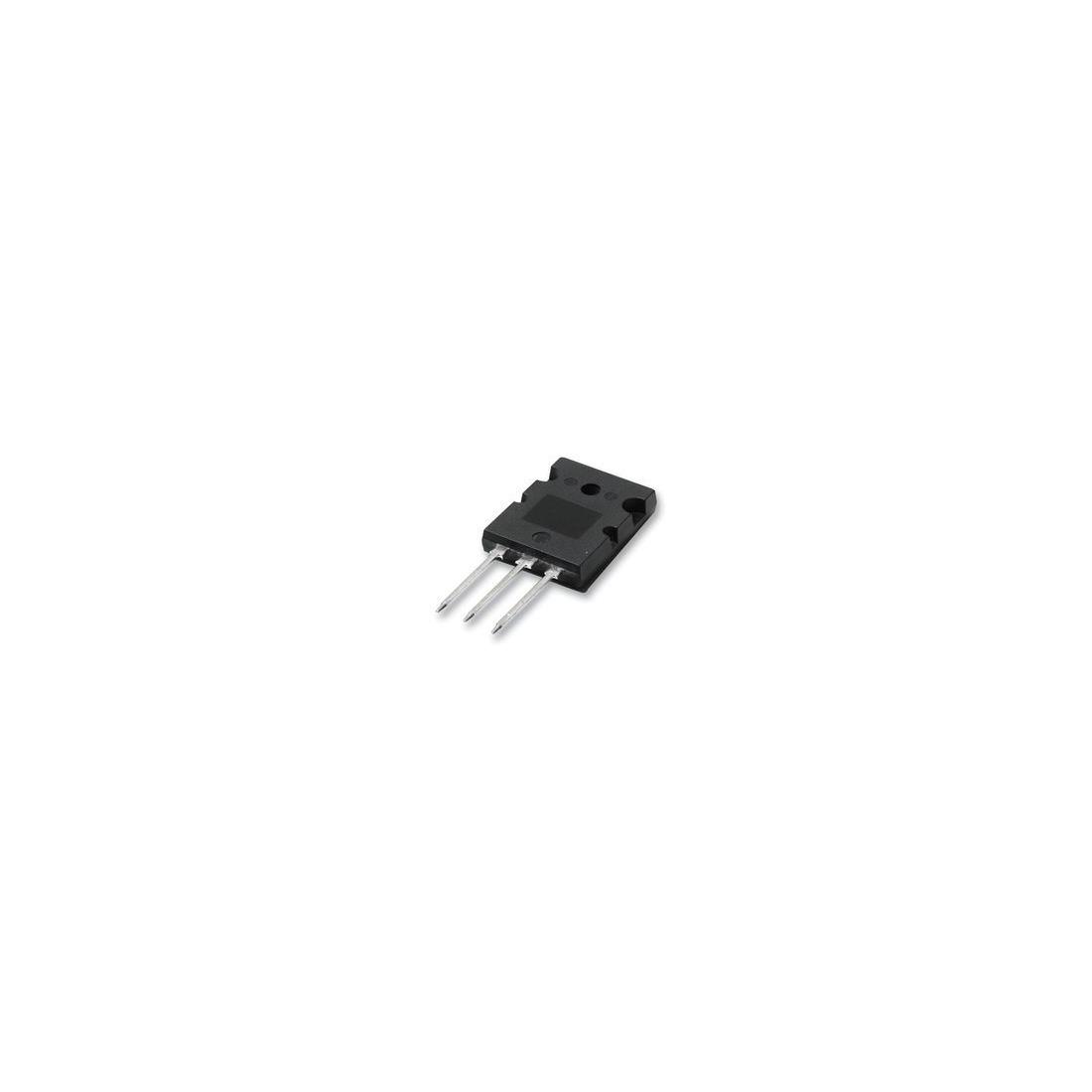

Encapsulado: TO-264 (TO-3PBL, 3 pines)
Tensión colector-emisor máxima (Vceo): -260V
Tensión colector-base máxima (Vcbo): -260V
Tensión emisor-base máxima (Vebo): -5V
Corriente de colector máxima (Ic): -15A
Potencia de disipación máxima (Pc): 200W
Tensión de saturación colector-emisor (Vce(sat)): 3V máx @ Ib=1A, Ic=10A
Ganancia de corriente (hFE): 75 a 175 @ Ic=5A, Vce=5V
Frecuencia de transición (ft): 30MHz
Corriente de fuga colector-base (Icbo): 50µA máx @ Vcb=200V
Temperatura de operación (Tj, Tstg): -65°C a +150°C
Aplicación principal: Amplificadores de audio profesionales, sistemas de sonido de alta fidelidad, equipos de audio de alta potencia
País de origen: US (onsemi)
Peso unitario: 11.27g
Notas importantes:
• El MJL1302AG es la versión libre de plomo (Pb-Free) y compatible con RoHS del MJL1302A original, siendo su sucesor directo en la línea de producción de onsemi.
• El encapsulado TO-264 (TO-3PBL) es una carcasa de plástico para montaje through-hole, optimizada para una disipación de potencia de hasta 200W.
• Configuración de pines (vista frontal con la pestaña hacia arriba): Pin 1 = Base, Pin 2 = Colector, Pin 3 = Emisor.
• Está diseñado específicamente para su uso en sistemas push-pull de alta fidelidad, formando un par complementario excepcional con su contraparte NPN, el MJL3281AG.
• El MJL1302AG es una evolución moderna y de mayor potencia del popular transistor 2SA1302, ofreciendo características muy similares pero con una disipación de potencia superior.
• Cuenta con un área de operación segura (SOA) excepcional y una excelente linealidad de ganancia, características cruciales para preservar la fidelidad de la señal en audio de alta potencia.
• Se identifica fácilmente por su código de marcado, que suele ser "MJL1302AG" impreso directamente en la carcasa del componente.
• Estado del producto: Activo y en producción.
• El chip equivalencia MG9410-R se menciona como un reemplazo funcional, aunque con ligeras variaciones en los parámetros de potencia.
• Cumple con RoHS y es libre de plomo (Pb-Free).
