Fabricante: STMicroelectronics
Categoría: Circuitos Integrados de Gestión de Alimentación (PMIC)
Tipo de producto: Regulador lineal de voltaje
Subcategoría: Regulador de voltaje negativo de 3 terminales
Serie: L79xxC
Alias de parte: L7905CP, L79xxC Series
Tipo: Linear Voltage Regulator (Standard)
Configuración: Single output
Tecnología: Bipolar
Montaje: Through Hole

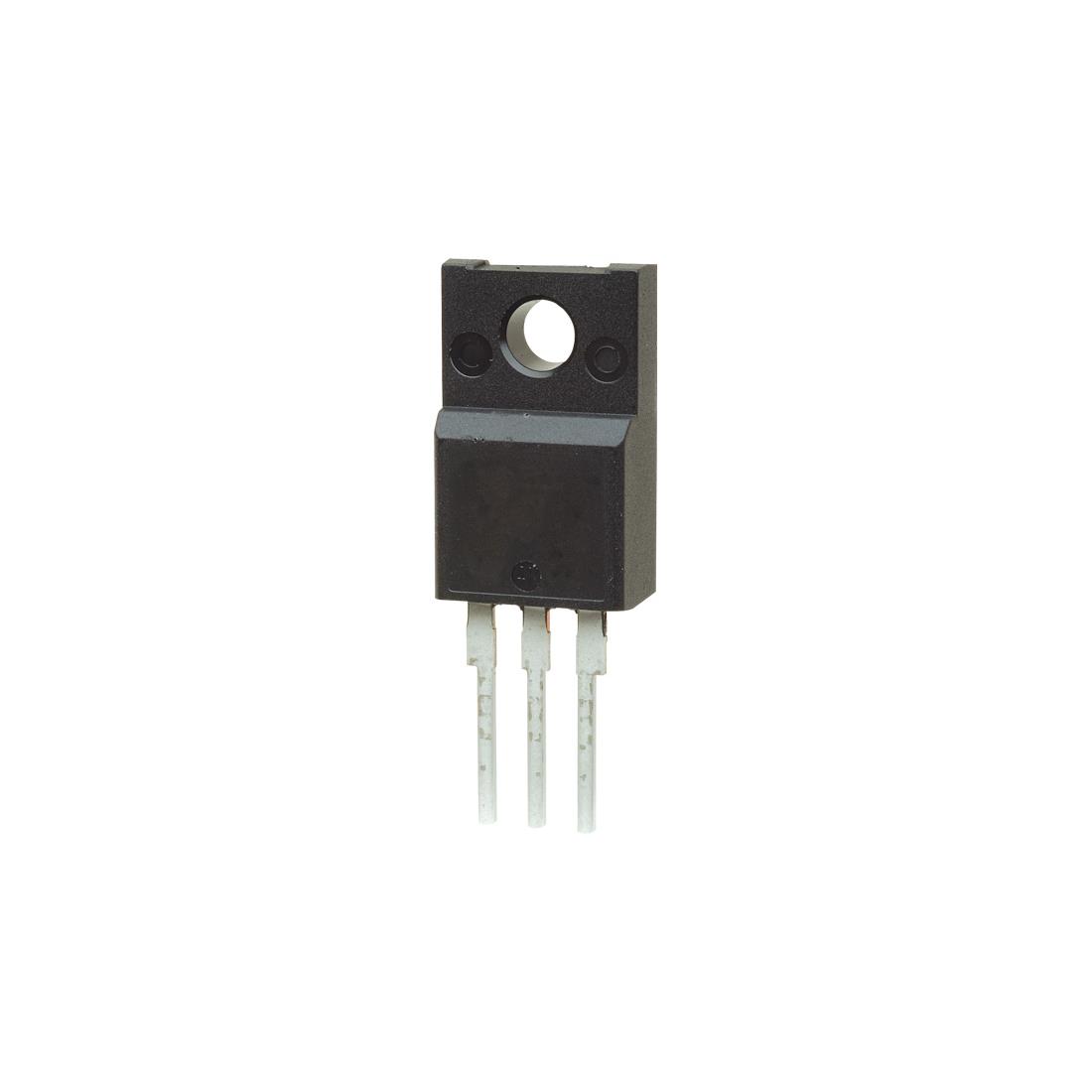

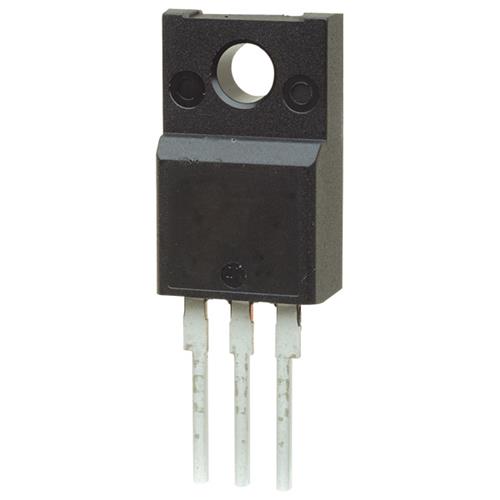

Encapsulado: TO-220FP (TO-220-3 Full Pack, totalmente aislado)
Tensión de salida nominal (Vout): -5V ±4%
Corriente de salida máxima (Iout): 1.5A
Tensión de entrada máxima (Vin max): -35V
Tensión de entrada mínima (Vin min): -7V
Caída de tensión (Dropout Voltage): 1.4V típico @ 1A
Regulación de línea (Line Regulation): 100mV típico
Regulación de carga (Load Regulation): 100mV típico
Corriente de reposo (Quiescent Current): 3mA típico
Ripple Rejection (PSRR): 60dB @ 120Hz
Protecciones incorporadas:
• Protección térmica por apagado (Thermal Overload Protection)
• Protección contra cortocircuito (Short Circuit Protection)
• Protección de área de operación segura (Output Transition SOA Protection)
Temperatura de operación (Tj): 0°C a 125°C
Temperatura de almacenamiento (Tstg): -55°C a +150°C
País de origen: CN (China)
Peso unitario: 2.0g a 3.0g (aprox)
Dimensiones: 10.4mm x 4.6mm x 16.4mm
Notas importantes:
• El L7905CP pertenece a la serie L79xxC de reguladores negativos de tres terminales de STMicroelectronics, diseñados para proporcionar tensión negativa fija con capacidad de hasta 1.5A.
• Configuración de pines en TO-220FP (vista frontal con la pestaña hacia arriba): Pin 1 = Masa (GND), Pin 2 = Entrada (Vin, negativo), Pin 3 = Salida (Vout, -5V).
• El encapsulado TO-220FP es totalmente aislado (Full Pack), eliminando la necesidad de aislante térmico adicional con el disipador.
• Este regulador está optimizado para funcionar en configuraciones de fuente de alimentación dual (split power supply) junto con el regulador positivo L7805CV.
• La carga máxima de salida es de 1.5A, siempre que se proporcione un disipador térmico adecuado.
• Estado del producto: Activo (Active) . Los plazos de entrega estándar son de aproximadamente 14 semanas.
• El componente es RoHS Compliant y Lead Free.
• El L7905CP es equivalente funcional directo del LM7905, UA7905 y MC7905 de otros fabricantes, con idéntico pinout TO-220FP.
• La temperatura máxima de unión es de 150°C, requiriendo gestión térmica adecuada para evitar activar la protección térmica.
