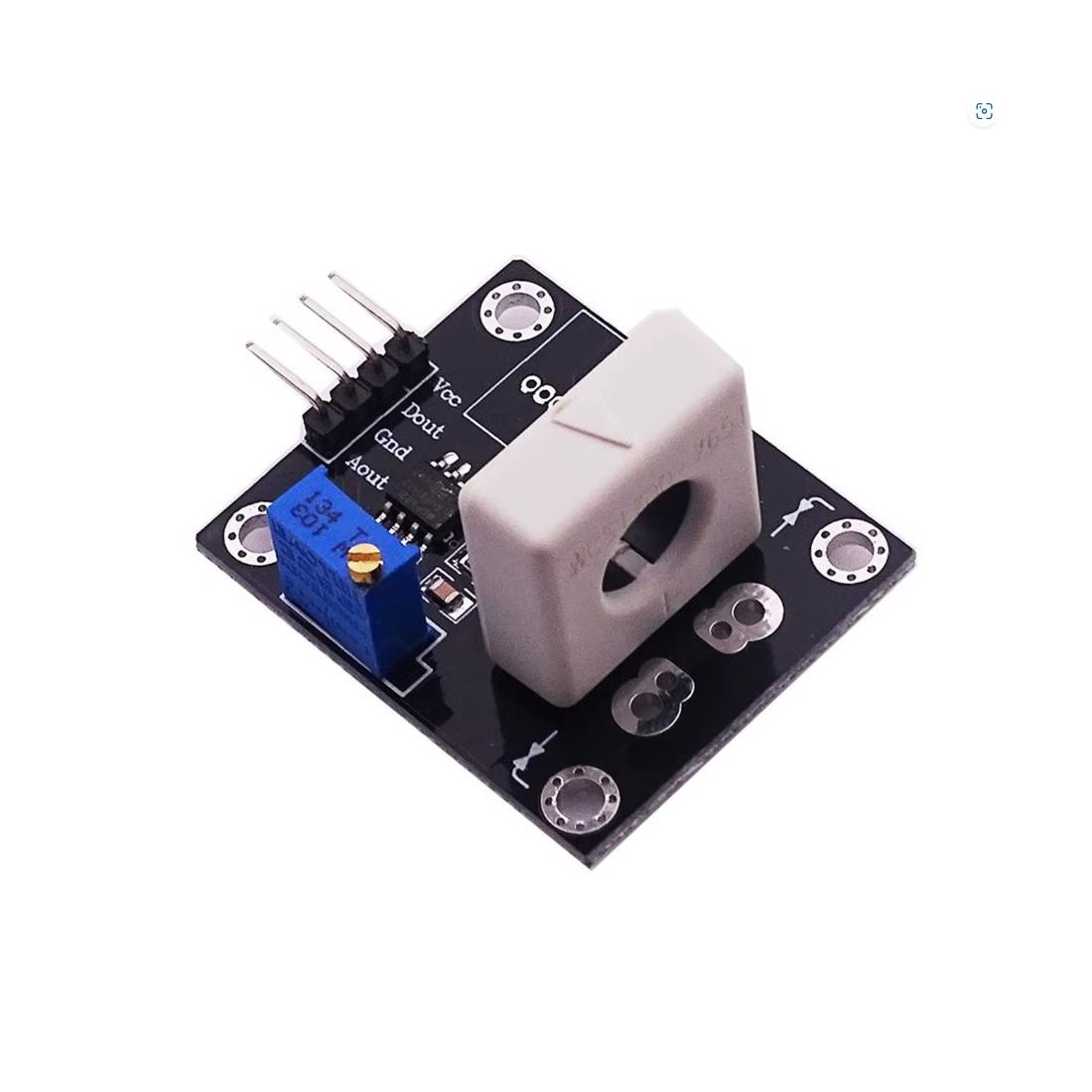

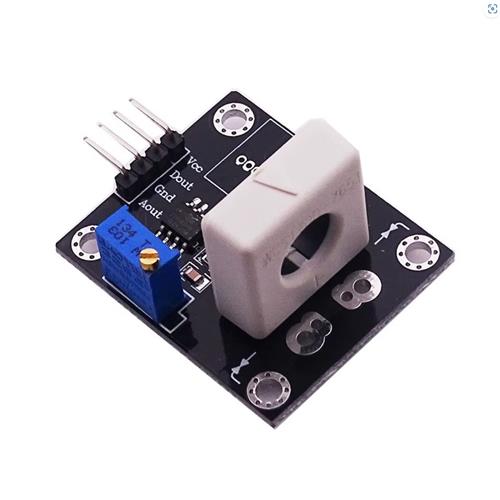

Módulo sensor de corriente basado en el circuito integrado WCS1700 de Winson, que utiliza el efecto Hall para medir corriente de forma no intrusiva, sin necesidad de interrumpir el circuito. El conductor por el que se desea medir la corriente pasa a través de un orificio de 9.0 mm de diámetro en la PCB, y el sensor genera un campo magnético proporcional a la corriente que es convertido en una tensión analógica de salida. Es capaz de medir tanto corriente continua (DC) como alterna (AC) con aislamiento galvánico de hasta 4000V, lo que lo hace seguro para aplicaciones de potencia. Incorpora dos salidas: una analógica (Aout) conectada directamente al WCS1700 para lecturas precisas de corriente, y una digital (Dout) que se activa cuando la corriente supera un umbral configurable mediante un potenciómetro en la placa, ideal para protección por sobrecorriente o cortocircuito. Perfecto para monitoreo de motores, control de carga, detección de fallos, sistemas de energía renovable, estaciones de carga de vehículos eléctricos y proyectos de automatización industrial.
Especificaciones técnicas:
• Modelo: WCS1700
• Chip principal: WCS1700 (Hall Effect Linear Current Sensor) + LM393 (comparador)
• Tipo de sensor: Efecto Hall de lazo abierto (open-loop)
• Corriente máxima DC: ±70A
• Corriente máxima AC: 50A RMS
• Rango de medición DC: -70A a +70A
• Rango de medición AC: 0 a 50A RMS
• Salida analógica: 0-5V (proporcional a la corriente)
• Sensibilidad analógica (5V): 33 mV/A típico
• Sensibilidad analógica (3.3V): ~32 mV/A (compensado internamente)
• Voltaje de reposo (0A): VCC/2 (aprox. 2.5V a 5V, 1.65V a 3.3V)
• Salida digital: TTL (activa alta cuando se supera el umbral)
• Ajuste de umbral digital: Potenciómetro integrado (rango ajustable aprox. 0-70A)
• Resolución ajuste sobrecorriente: 3A
• Voltaje alimentación: 3.0V – 5.5V DC (recomendado 5V)
• Corriente consumo: 3 – 5 mA (típico)
• Aislamiento galvánico: 4000V RMS
• Ancho de banda: >20 kHz (típico 23 kHz)
• Diámetro orificio conductor: 9.0 mm
• Tiempo de respuesta: <3 µs (típico)
• Histéresis magnética: Casi nula
• Deriva térmica: Baja (compensación interna)
• Temperatura operativa: -40°C a +85°C
• Indicadores LED:
• LED verde: Alimentación (Power)
• LED rojo: Sobrecorriente (Over-current, se activa cuando Dout = HIGH)
• Pines del módulo (4 pines):
• VCC: Alimentación positiva (3V-5V)
• GND: Tierra
• Aout: Salida analógica (conectada al WCS1700, 0-VCC)
• Dout: Salida digital (activa alta, umbral ajustable)
• Dimensiones PCB: Aprox. 37 x 31 x 16.5 mm
• Peso: Aprox. 15g
• Compatibilidad: Arduino (Uno, Nano, Mega), ESP8266, ESP32, Raspberry Pi, STM32, cualquier microcontrolador con entrada ADC y GPIO
• Aplicaciones: Monitoreo de corriente en motores DC y AC, protección de sobrecorriente, detección de cortocircuito, control de carga de baterías, sistemas de paneles solares, estaciones de carga para vehículos eléctricos (EVSE), domótica industrial, smart grid, inversores, fuentes de alimentación conmutadas, UPS, sistemas de automatización para hogar y agricultura, protección de motores en impresoras 3D y máquinas CNC.
Conexión típica con Arduino UNO:
• Módulo VCC ? Arduino 5V
• Módulo GND ? Arduino GND
• Módulo Aout ? Arduino A0 (pin analógico)
• Módulo Dout ? Arduino digital pin 2 (opcional, para detección de sobrecorriente)
Diagrama de conexión con ESP32 (recomendado, mejor ADC):
• Módulo VCC ? ESP32 3.3V o 5V (el sensor funciona con ambos voltajes)
• Módulo GND ? ESP32 GND
• Módulo Aout ? ESP32 GPIO 33 (ADC)
• Módulo Dout ? ESP32 GPIO 32 (opcional)
Preparación del conductor para medición:
• Para medir corriente, el conductor (cable) por el que circula la corriente debe pasar a través del orificio de 9.0 mm en la PCB
• No es necesario cortar ni modificar el circuito original (medición no intrusiva)
• Para cables gruesos (>9mm), usar cable más delgado o dar varias vueltas alrededor del núcleo (aumenta la sensibilidad efectiva)
• El sentido de la corriente afecta la polaridad de la salida analógica para DC (positiva o negativa respecto al punto medio VCC/2)
Características destacadas:
• Medición no intrusiva (sin contacto): No es necesario cortar el cable, el conductor pasa por el orificio de 9mm
• Aislamiento galvánico 4000V: Seguro para medición en circuitos de alta tensión sin riesgo de descarga
• Respuesta rápida: Ancho de banda >20 kHz, ideal para monitoreo de motores y cargas dinámicas
• Doble salida: Analógica para medición precisa + digital para protección por sobrecorriente
• Amplio rango de voltaje: Funciona con 3V a 5.5V, compatible con sistemas de 3.3V y 5V
• Bajo consumo: Solo 3-5 mA, ideal para sistemas embebidos con batería
• Calibración sencilla: El offset a corriente cero es VCC/2, fácil de compensar en software
• Umbral ajustable: El potenciómetro permite configurar el punto de disparo de la salida digital sin modificar el código
• Histéresis cero: Adecuado para mediciones de precisión en DC sin error por campo remanente
