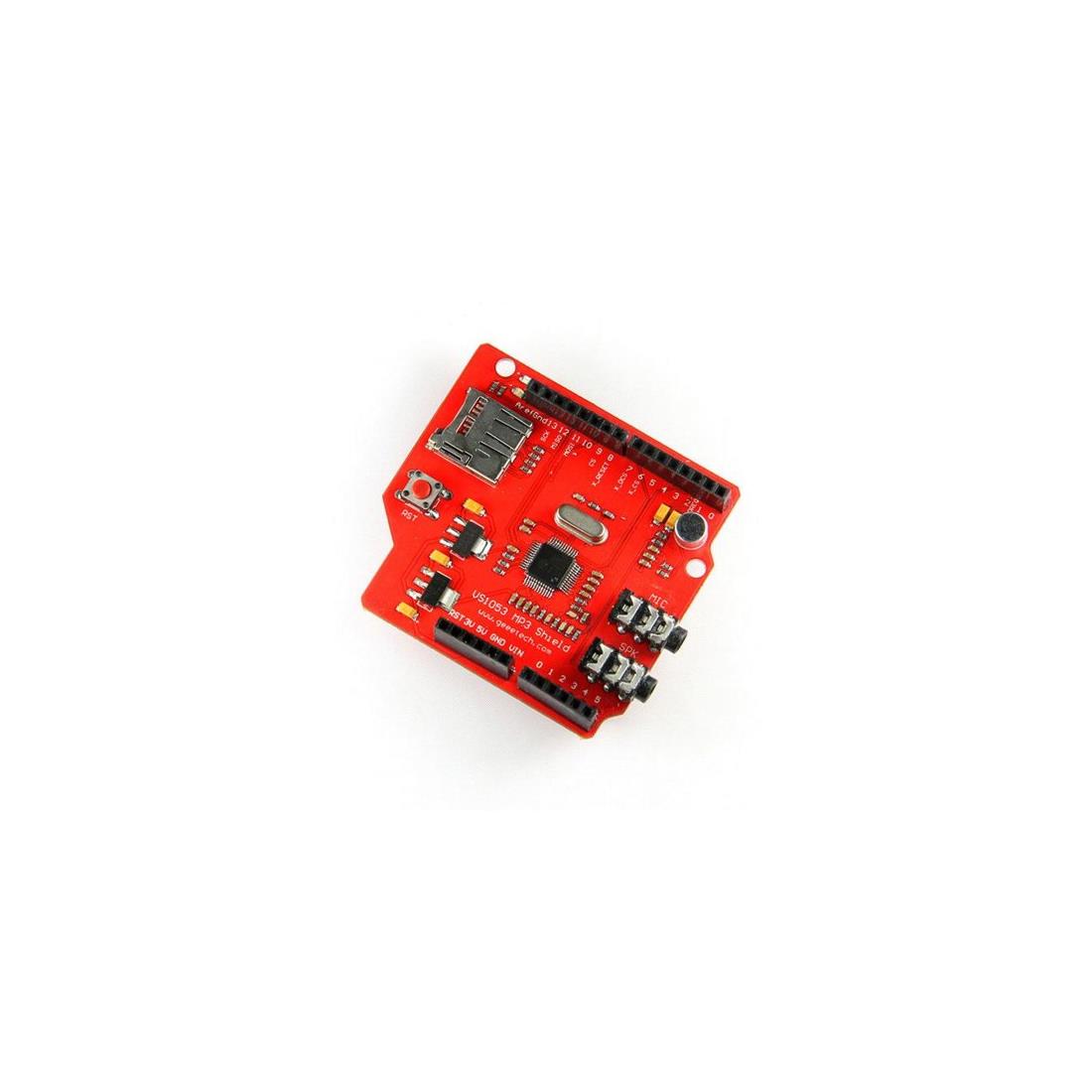

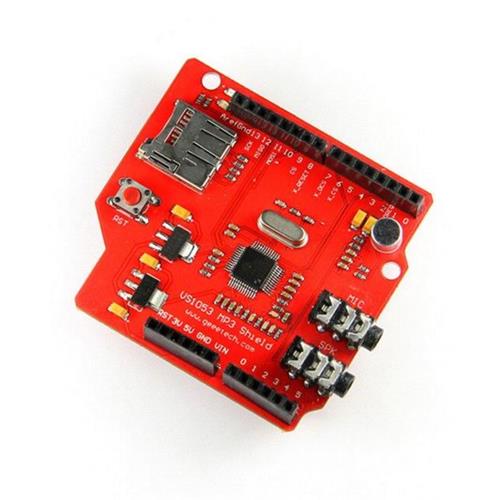

Módulo reproductor de audio basado en el potente chip decodificador VS1053B, capaz de reproducir una amplia variedad de formatos de audio (MP3, OGG Vorbis, WAV, FLAC, AAC, MIDI) desde una tarjeta micro SD o mediante transmisión en tiempo real vía SPI. Incluye salida estéreo para auriculares (con amplificador integrado) y salida de línea para conectar a altavoces externos. Incorpora puerto MIDI para sintetizador de hasta 64 voces y efectos de reverberación. Ideal para proyectos de reproductores MP3 portátiles, sintetizadores, alarmas sonoras, sistemas de voz para robots, despertadores inteligentes y cualquier aplicación que requiera sonido de alta calidad en proyectos con Arduino, ESP32 o Raspberry Pi.
Especificaciones técnicas:
• Modelo: VS1053 / VS1053B
• Chip decodificador: VS1053B (VLSI Solution)
• Formatos soportados:
• MP3 (MPEG 1 & 2 Layer III, CBR/VBR)
• Ogg Vorbis
• WAV (PCM, IMA ADPCM)
• FLAC (compresión sin pérdida)
• AAC / HE-AAC
• MIDI (General MIDI 1, 64 voces polifónicas)
• Formatos grabación: Ogg Vorbis (WAV opcional)
• Salidas de audio:
• Salida estéreo línea (L, R)
• Salida auriculares (con amplificador, 30O - 60O)
• Potencia salida auriculares: 30 mW (30O)
• Relación señal/ruido (SNR): >90 dB
• Control de tono: Bajos, agudos, volumen (software)
• Efectos: Reverberación, envolvente, ecualizador
• Interfaz: SPI (hasta 12 MHz)
• Alimentación: 3.3V – 5V DC (regulador 3.3V integrado)
• Corriente consumo:
• Reproducción: ~30 mA
• Standby: ~15 mA
• Ranura tarjeta: Micro SD / TF (SPI, soporta FAT16/FAT32)
• Pines digitales: CS, MOSI, MISO, SCK, DREQ, RST, BSYNC (opcional)
• Entradas analógicas: 2 (Line in, uso futuro)
• Comunicación: SPI (principal), UART (MIDI, opcional)
• Dimensiones: Aprox. 50 x 40 mm (formato shield Arduino)
• Compatibilidad: Arduino UNO R3, Mega 2560, Leonardo, Nano, ESP8266, ESP32, Raspberry Pi (SPI)
• Aplicaciones: Reproductor MP3 portátil, sintetizador MIDI, robot parlante, estación meteorológica con voz, alarma sonora, caja de música DIY, despertador inteligente, sistema de audio embebido
Librerías recomendadas:
• SPI (nativa Arduino)
• VS1053 (por adafruit o billporter)
• SdFat (para tarjeta SD, mejor que SD.h)
• MIDI (para sintetizador)
Características destacadas:
• Decodificación por hardware: No carga el procesador principal
• Reproducción desde tarjeta SD: Archivos brutos o sistema de archivos
• Streaming en tiempo real: Recibe datos por SPI y reproduce
• Sintetizador MIDI: Puede generar sonidos instrumentos sin archivos
• Efectos DSP integrados: Reverberación, ecualizador paramétrico
• Grabación opcional: En formato Ogg Vorbis (micrófono externo no incluido)
Formatos MIDI soportados:
• Standard MIDI File (SMF) Format 0 y 1
• 64 voces polifónicas simultáneas
• 128 instrumentos GM + percusión
• Control de volumen, pan, expresión, sustain
Notas importantes:
• DREQ (Pin de datos requerido): Indica cuándo el chip acepta más datos. Usar con interrupción o poll frecuente (no bloquear)
• Tarjeta SD: Formatear como FAT16 o FAT32. Archivos en raíz o carpetas (sin caracteres especiales)
• MIDI: Alimentar con 5V, pero nivel lógico 3.3V (tolerante a 5V? verificar datasheet)
• Salida de auriculares: No usar altavoces de baja impedancia (<16Ω) directamente sin amplificador externo
• Calor: El chip puede calentarse en reproducción intensa; asegurar ventilación mínima
• Memoria: Para proyectos grandes, preferir Arduino Mega o ESP32 por memoria RAM disponible
Extras posibles:
• Amplificador externo: Conectar salida línea a amplificador PAM8403 o MAX98357
• Altavoz: Usar amplificador + altavoz de 3-5W
• Bluetooth: Integrar módulo BT para audio inalámbrico
• Botones: Play, Pause, Siguiente, Anterior con interrupciones
• Pantalla: Añadir LCD 1602 o OLED para mostrar canción y tiempo
