Fabricante: Múltiple (ON Semiconductor, Vishay, Taiwan Semiconductor, MCC)
Categoría: Diodos y rectificadores
Tipo de producto: Diodo de recuperación ultrarrápida (Ultrafast Rectifier)
Subcategoría: Alta eficiencia / Alta frecuencia
Serie: -
Alias de parte: MUR460RLG (ON Semi, libre de plomo), MUR460-E3/54 (Vishay)
Descripción: Diodo rectificador de silicio de muy alta velocidad para conmutación
Configuración: Single (1 elemento)
Tecnología: Silicio (Glass Passivated)
Montaje: Through Hole
Encapsulado: DO-201AD (también DO-27)
Tensión inversa repetitiva máxima (Vrrm): 600V
Corriente directa promedio rectificada (Io): 4A
Tensión directa máxima (Vf): 1.0V a 1.35V según fabricante
Corriente de sobretensión máxima no repetitiva (Ifsm): 70A (Vishay) a 150A (MCC)
Corriente inversa máxima (Ir): 10µA a 250µA
Tiempo de recuperación inversa (trr): 50ns a 75ns máx
Capacitancia de unión (Cj): 75pF
Temperatura de operación (Tj, Tstg): -65°C a +175°C
Polaridad: Cátodo marcado con banda
Longitud total: 25.40mm
Diámetro del cuerpo: 4.80mm a 5.30mm
Peso unitario: 1.12g
Aplicación principal: Fuentes de alimentación conmutadas (SMPS) de alta frecuencia, convertidores DC-DC, freewheeling, inversores y rectificación de potencia
País de origen: US, CN (variable)
Cumplimiento RoHS: Sí, en versiones con sufijos específicos (E3, RLG, B0G)
Notas importantes:
• El MUR460 es un diodo de recuperación ultrarrápida ampliamente utilizado en fuentes de alimentación conmutadas de alta frecuencia, reconocido por su excelente relación entre velocidad de conmutación (50ns) y caída de tensión directa moderada (1.28V) . Su tiempo de recuperación inversa ultracorto reduce drásticamente las pérdidas por conmutación en topologías de alta frecuencia.
• Verificar el fabricante: Las especificaciones pueden variar ligeramente entre fabricantes, especialmente la corriente de sobretensión máxima (Ifsm) y el tiempo de recuperación inversa (trr). La corriente de pico (Ifsm) de la versión MCC es de hasta 150A, mientras que la versión Vishay es de 70A . La tensión directa máxima (Vf) varía entre 1.05V (Vishay a 150°C) y 1.35V (MCC) . Los productos ON Semiconductor MUR460 y MUR460RLG están marcados como "Últimos envíos" (Last Shipments) o fuera de producción.
• Sustitutos recomendados: Dependiendo de la prioridad, puede elegir:
• Vishay MUR460-E3/54: Versión actualmente activa, con Vf de 1.28V y trr de 75ns. Sufijo E3 garantiza RoHS.
• STTH3L06 (STMicroelectronics): Destaca por su baja caída de tensión (Vf) de solo 0.85V y tensión inversa de 600V.
• HER506 (Rectron) / UF5406 (Diotec): Alternativas de alta eficiencia muy conocidas y disponibles, con Vf de 1.7V y 1.0V respectivamente.

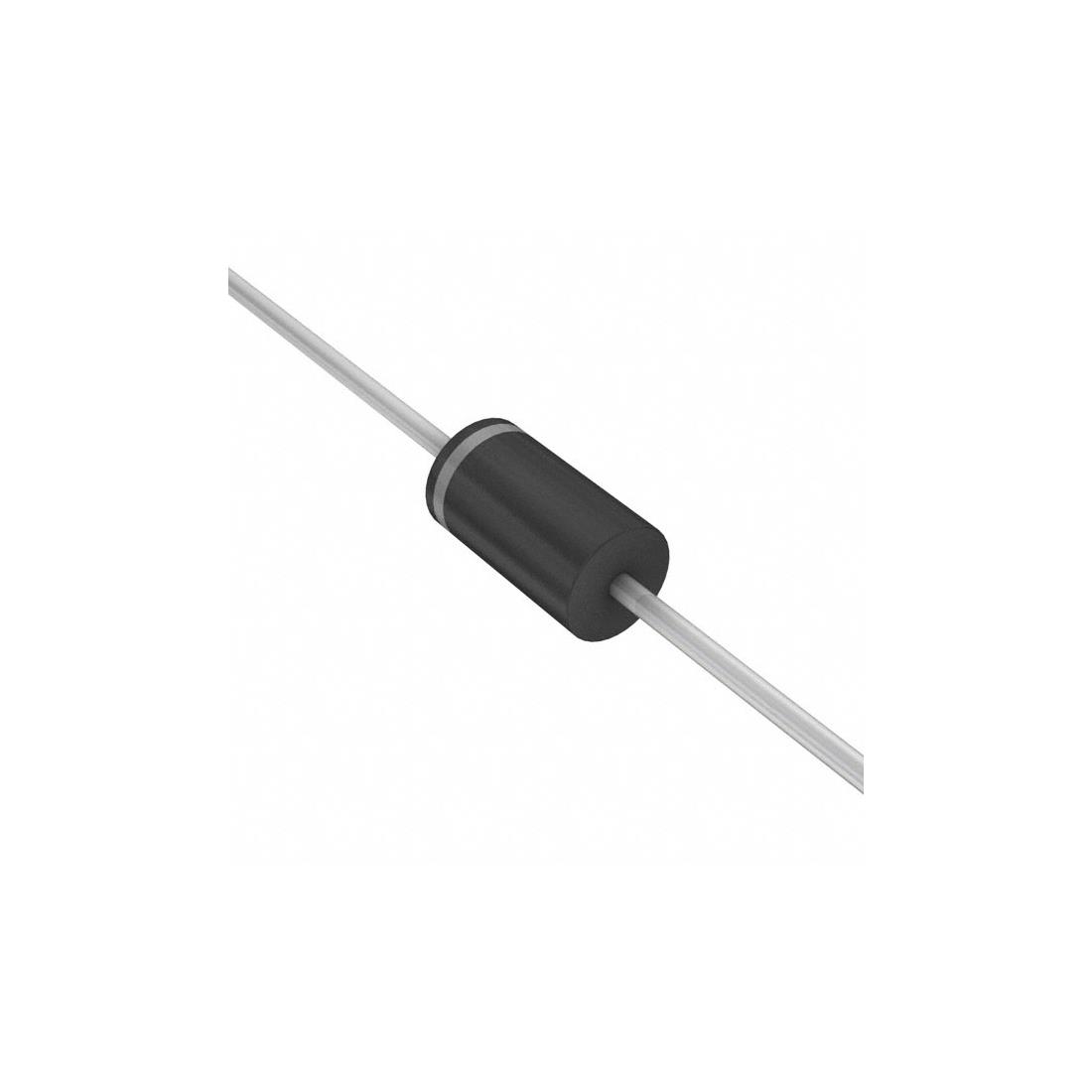

• Encapsulado: El encapsulado axial DO-201AD es robusto y fácil de montar en placas de orificio pasante. Se identifica fácilmente por la banda negra que marca el cátodo (K).
• Aplicaciones típicas: SMPS, convertidores DC-DC, freewheeling, inversores, rectificación de potencia y sistemas de telecomunicaciones y automoción.
• Estado del producto: Las versiones originales de ON Semiconductor (MUR460 sin sufijo) están obsoletas, pero el componente permanece activo (Active) a través de fabricantes como Vishay y Taiwan Semiconductor, que producen el mismo código con versiones modernas y compatibles.
