Fabricante: NEC (ahora Renesas Electronics)
Categoría: Circuitos Integrados de Audio
Tipo de producto: Preamplificador estéreo de baja tensión
Subcategoría: Audio Preamplifiers / Car Audio
Serie: uPC1186
Alias de parte: UPC1186H, uPC1186H, PC1186
Descripción: Preamplificador de audio de dos canales para aplicaciones de bajo ruido
Tecnología: Bipolar (Silicio)
Montaje: Through Hole

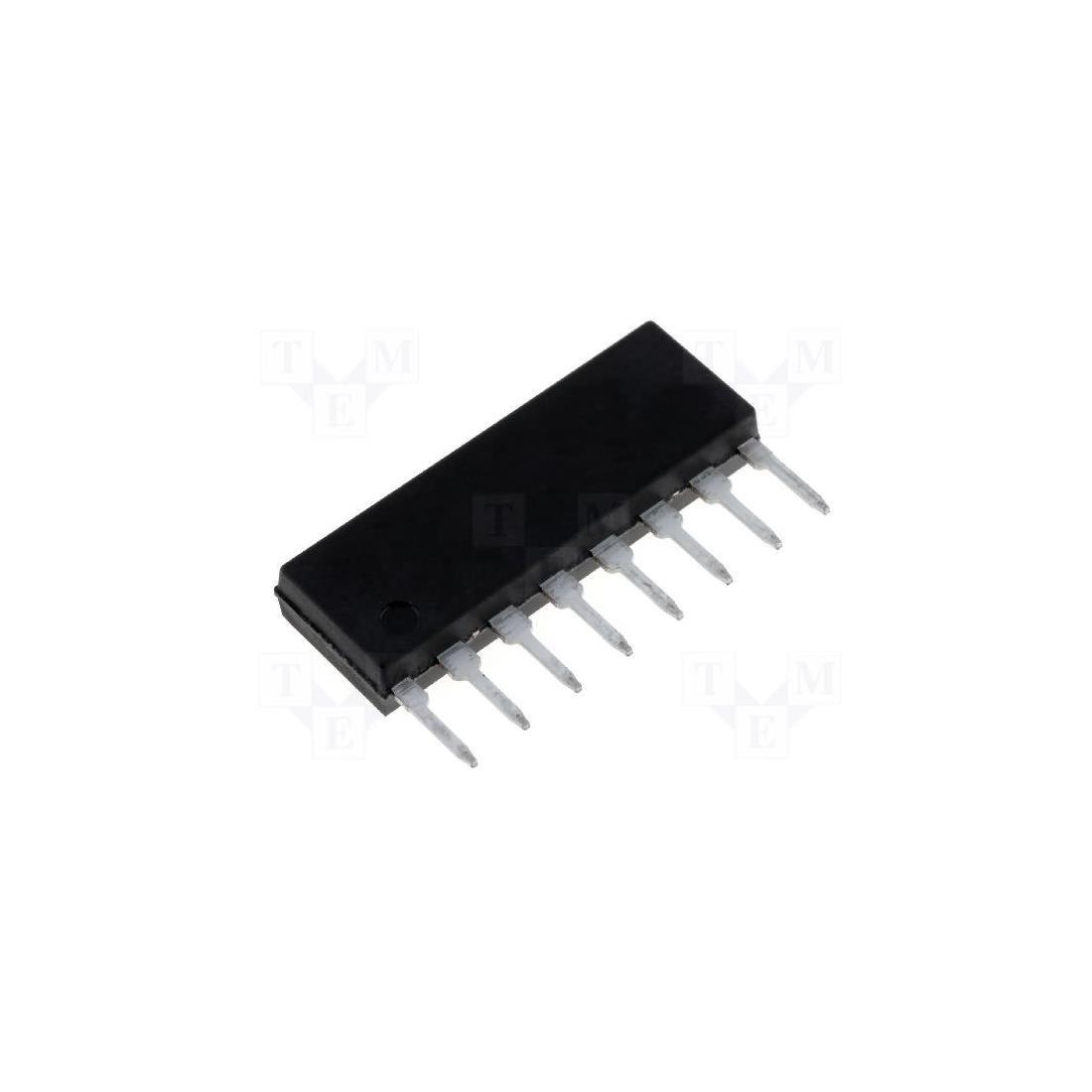

Encapsulado: SIP-8 (SIP-8H, 8 pines, 8mm de ancho)
Número de canales: 2 (estéreo)
Tensión de alimentación (Vcc): 6.5V a 24V (absoluto) / 14V a 18V (recomendado)
Corriente de consumo (Icc): 6mA típico
Ganancia de voltaje (GV): 75dB a 80dB
Impedancia de entrada (Zin): Aprox. 100kΩ
Impedancia de salida (Zout): Aprox. 500Ω
Tensión de salida típica: 1.5Vrms
Relación señal/ruido (SNR): >80dB
Protecciones: Bajo nivel de ruido pulsativo (pulsive noise)
Aplicación principal: Preamplificadores estéreo para automóvil, equipos de audio de alta calidad, etapas de entrada en sistemas de sonido
País de origen: JP (Japón - NEC)
Peso unitario: Aprox. 1.5g
Notas importantes:
• El uPC1186H es un preamplificador estéreo diseñado por NEC para aplicaciones de audio en entornos automotrices, donde se requiere un bajo nivel de ruido pulsativo generado por el sistema eléctrico del vehículo.
• Es compatible y equivalente directo de los modelos populares LA3161 y KA2221, todos ellos en encapsulado SIP-8 y con características eléctricas muy similares .
• La serie uPC1186 (uPC1032, uPC1185, uPC1186, uPC1228) son ampliamente utilizadas en equipos de audio japoneses de alta fidelidad y en aplicaciones automotrices.
• El equivalente de reemplazo moderno más común en los mercados occidentales es el NTE1458, así como el ECG1458 .
• Configuración típica de pines en SIP-8 (vista frontal con la muesca hacia arriba):
Pin 1: Entrada canal L
Pin 2: Salida canal L
Pin 3: Masa (GND)
Pin 4: Salida canal R
Pin 5: Entrada canal R
Pin 6: Alimentación negativa (-)
Pin 7: Alimentación positiva (+)
Pin 8: Filtro de rizado (Ripple Filter)
• Se recomienda una tensión de alimentación típica de 14V a 18V para un rendimiento óptimo.
• La corriente de consumo es muy baja (solo 6mA), lo que lo hace ideal para aplicaciones que funcionan con batería.
• Este circuito integrado fue ampliamente utilizado en equipos de audio de automóviles, radios de cassette, procesadores de audio y equipos de sonido de las décadas de 1980 y 1990.
• Estado del producto: Obsoleto (Not Recommended). Aunque originalmente fabricado por NEC, ya no se encuentra en producción. Sin embargo, sigue siendo posible encontrar stock remanente en distribuidores de componentes o vendedores de equipos de reparación.
• Es posible encontrar una gran cantidad de sustitutos directos (LA3161, KA2221, BA328, M51521AN, BA329, UPC1032, UPC1228, NTE1458, ECG1458, etc.) .
• Los reemplazos mencionados garantizan compatibilidad en encapsulado (todos SIP-8 de 8 pines) y en funcionalidad, aunque pueden tener ligeras diferencias en características eléctricas no críticas .
• La gran cantidad de equivalentes y su uso extendido en electrónica de consumo de las décadas de 1980 y 1990 facilitan su reemplazo en tareas de reparación.
