Fabricante: Toshiba Semiconductor
Categoría: Circuitos Integrados de Audio
Tipo de producto: Amplificador de potencia de audio dual
Subcategoría: Amplificadores de audio de doble canal (estereo)
Serie: TA8211 Series
Alias de parte: TA8211AH(HNMK)
Tipo: Amplificador de Audio Clase AB
Configuración: 2 canales (estereo)
Tecnología: Bipolar (Silicio Monolitico)
Montaje: Through Hole

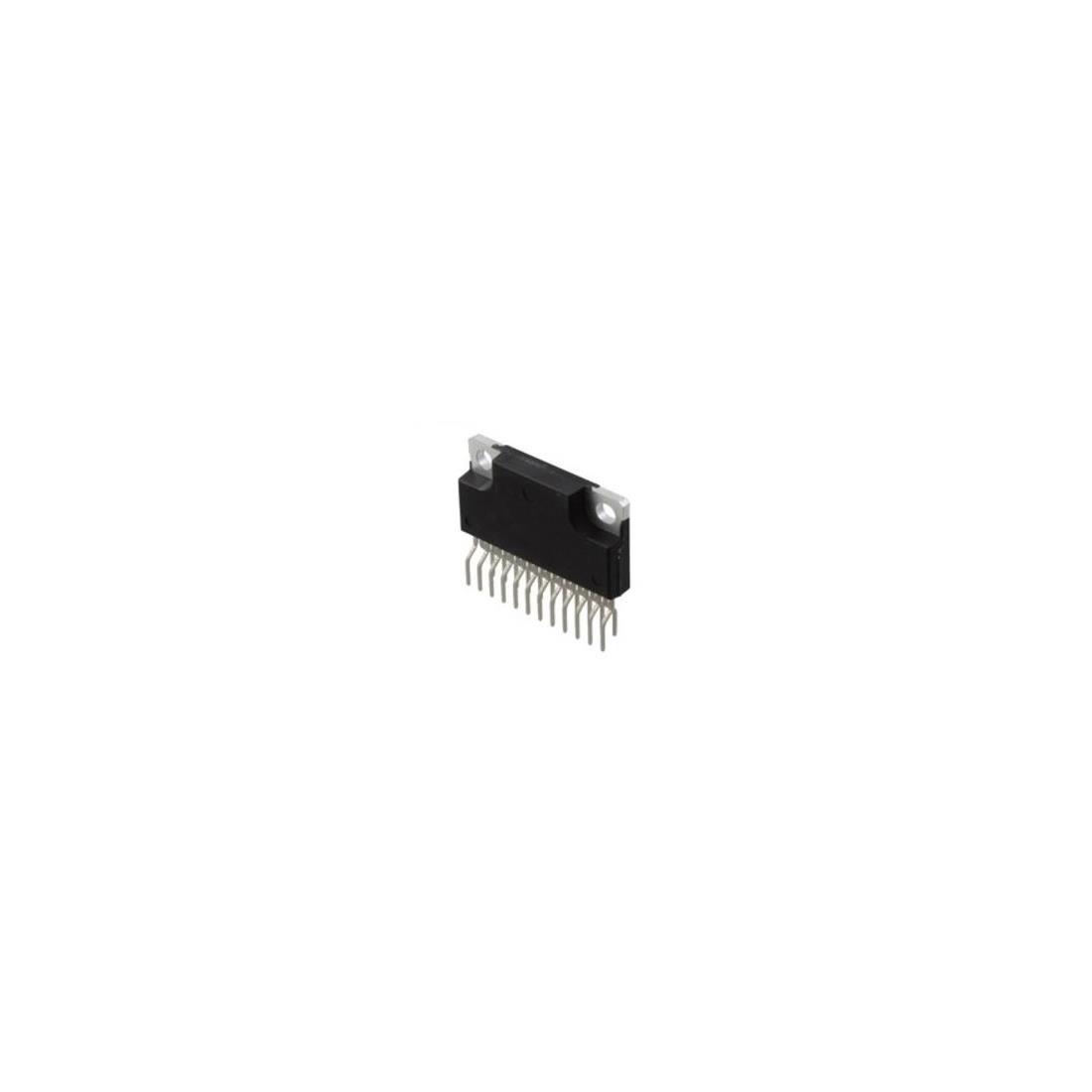

Encapsulado: HZIP-12 (HZIP de 12 pines, 22.4mm x 4mm x 13.35mm)
Tensión de alimentación (Vcc): 10V a 30V (máximo 37V según algunas fuentes)
Corriente de reposo (Iq): No especificada
Corriente máxima de salida (Iout): 4000mA (4A)
Potencia de salida (Po): 6W x 2 canales @ Vcc=20V, RL=8Ω, THD=10%
Potencia de salida alternativa: 3W x 2 canales (aplicaciones prácticas típicas)
Distorsión armónica total (THD): No especificada (10% a potencia máxima)
Tensión de ruido de salida (Vno): 0.14mVrms típico @ Vcc=28V, RL=8Ω, GV=34dB, Rg=10kΩ
Ganancia de voltaje (GV): 34dB
Potencia de disipación máxima (Pd): 25W
Protecciones: Circuito de protección térmica incorporado (Thermal Shut Down)
Filtro de rizado: Filtro de ondulación incorporado (Ripple Filter)
Temperatura de operación (Top): -20°C a +75°C / -25°C a +75°C
Temperatura de almacenamiento (Tstg): -55°C a +150°C
Aplicación principal: Amplificadores de potencia para televisores de pantalla grande, equipos de audio domésticos, sistemas de audio para automóvil, amplificadores estereo de consumo general
País de origen: JP (Japón)
Peso unitario: 4.04g (típico)
Notas importantes:
• El TA8211AH es un amplificador de audio dual de alta calidad fabricado por Toshiba, diseñado específicamente para aplicaciones de consumo como televisores y sistemas de audio domésticos
• Características destacadas:
• Alta potencia de salida: 6W por canal con distorsión del 10%
• Bajo nivel de ruido: 0.14mVrms típico
• Muy pocos componentes externos requeridos
• Protección térmica incorporada
• Filtro de rizado interno para mejorar la calidad de audio
• Sin ruido de encendido/apagado (pop noise)
• Pinout HZIP-12:
• Pin 1: (Canal R, masa AC)
• Pin 2: (Canal R, entrada no inversora)
• Pin 3: (Masa de entrada)
• Pin 4: (Canal L, entrada no inversora)
• Pin 5: (Canal L, masa AC)
• Pin 6: (Filtro de rizado)
• Pin 7: (Salida Canal L)
• Pin 8: (Canal L, entrada inversora)
• Pin 9: (Alimentación Vcc)
• Pin 10: (Masa de salida)
• Pin 11: (Canal R, entrada inversora)
• Pin 12: (Salida Canal R)
• Equivalentes directos:
• CD8211AH - Versión de China
• TB8211AH - Versión de Toshiba (nomenclatura alternativa)
• TDA2009A - Alternativa de STMicroelectronics (12.5W, encapsulado Multiwatt-11)
• Estado del producto: Obsoleto (End of Life), pero aún disponible en distribuidores de componentes para reposición
• Aplicaciones típicas:
• Amplificadores de sonido para televisores de pantalla grande
• Sistemas de audio domésticos
• Amplificadores estereo para automóviles
• Equipos de audio de consumo general
• Consideraciones de diseño:
• El encapsulado HZIP-12 debe montarse con disipador térmico adecuado para operar a máxima potencia
• El rango de voltaje de operación es de 10V a 30V, con un máximo absoluto de 37V según algunas referencias
• La disipación máxima es de 25W, por lo que se recomienda un disipador adecuado
• RoHS Compliance: La versión TA8211AH(HNMK) es compatible con RoHS (Lead free)
• AEC-Qualified: No calificado para aplicaciones automotrices
