Fabricante: Sanken Electric Co., Ltd.
Categoría: Circuitos Integrados de Gestión de Alimentación (PMIC)
Tipo de producto: Controlador PWM con MOSFET integrado para fuentes conmutadas offline
Subcategoría: AC-DC Converters / Offline Switchers
Serie: STR-A6000
Alias de parte: STR-A6059H (nomenclatura completa), STRA6059H, A6059H
Tipo: Power IC for PWM Type Switching Power Supply (Current-Mode)
Configuración: Single chip con MOSFET de potencia integrado
Tecnología: Silicio (Bipolar + MOSFET)
Montaje: Through Hole

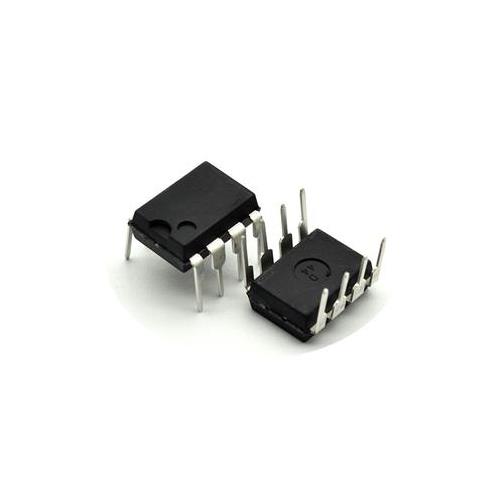

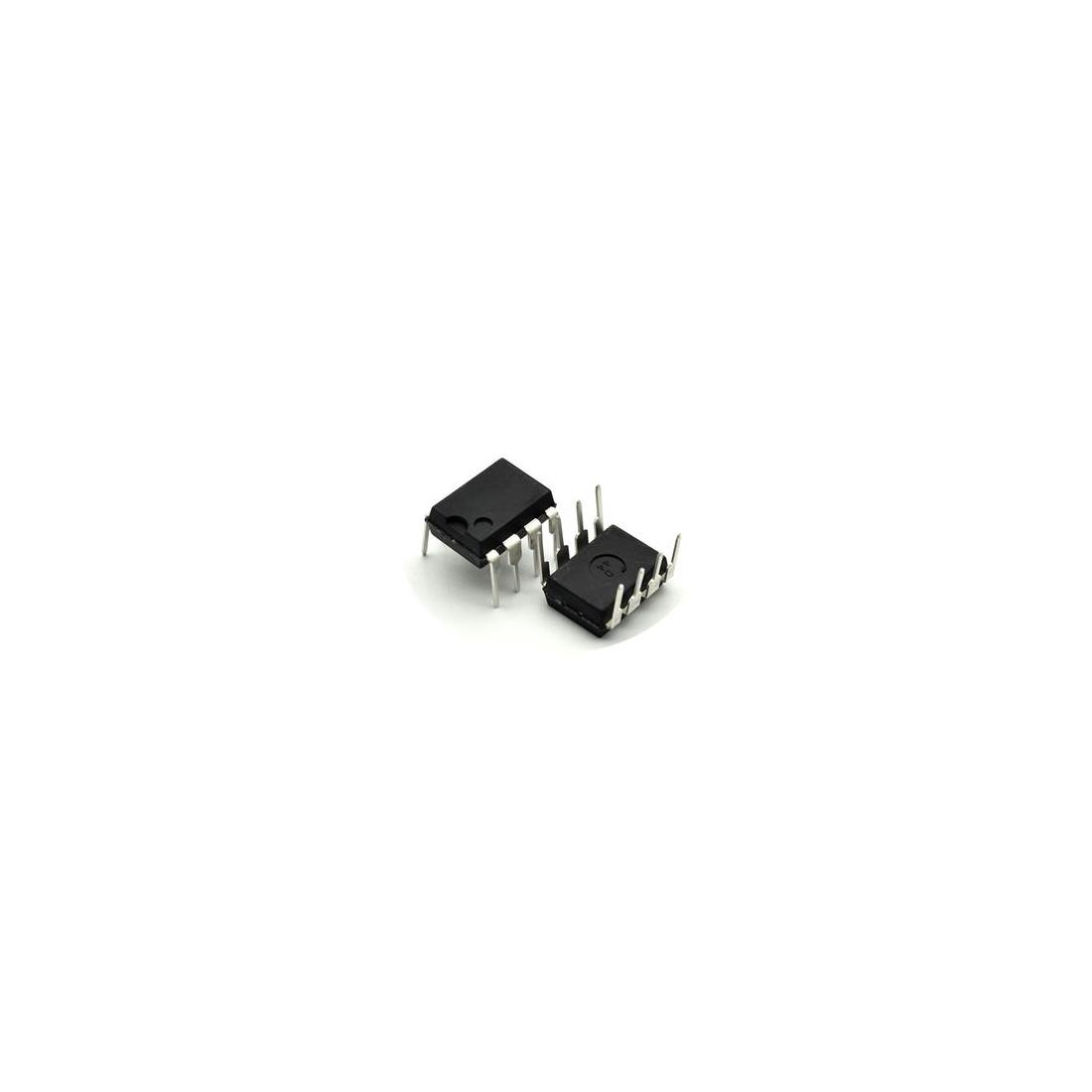

Encapsulado: DIP-8 (8-DIP de 7 pines, 0.300", 7.62mm)
Tensión de ruptura del MOSFET (Vdss): 650V
Resistencia MOSFET en conducción (Rds(on)): 6.0O máx
Corriente de drenador máxima (Id): 3A (pico)
Potencia de salida máxima (Pout): 10W (85-265V AC universal), 8W (230V AC) - valores nominales
Potencia máxima de disipación (Pd): 30W según algunos distribuidores , 10W según otros
Frecuencia de conmutación (fosc): 100kHz (típica)
Rango de tensión de alimentación (Vcc/Vdd): 8.1V a 32V
Tensión de arranque (Vstart): 15.3V
Duty cycle máximo: 83%
Modo de control: Current-Mode PWM
Protecciones incorporadas:
• Overcurrent Protection (OCP) - Pulse-by-Pulse
• Overload Protection (OLP) - Auto-Restart
• Overvoltage Protection (OVP) - Latch Shutdown
• Thermal Shutdown Protection (TSD) - Latch Shutdown
• Brown-In / Brown-Out Protection
Características especiales:
• Auto-Standby Function (burst oscillation, <25mW sin carga)
• Built-in Random Switching Function (reduce EMI)
• Built-in Startup Circuit
• Slope Compensation
• Leading Edge Blanking (LEB)
Temperatura de operación (Top): -20°C a +125°C (TA)
País de origen: JP (Japón)
Peso unitario: 1.0g a 1.5g (aprox)
Notas importantes:
• El STRA6059H pertenece a la familia STR-A6000 de Sanken, que integra un controlador PWM en modo corriente con un MOSFET de potencia de 650V en un solo encapsulado DIP-8
• Discrepancia de potencia: Según la hoja de datos de Sanken, la potencia nominal es 10W (universal) / 8W (230V AC), pero varios distribuidores indican 30W como potencia máxima de disipación. Se recomienda tomar como referencia la especificación oficial de 10W para diseño
• La nomenclatura "STRA6059H" y "STR-A6059H" corresponden al mismo componente. STR-A es el prefijo estándar de Sanken
• Función Auto-Standby: Reduce automáticamente la frecuencia en condiciones de baja carga, logrando una potencia de entrada en vacío inferior a 25mW
• Protecciones: Incluye OCP con compensación de entrada, OLP con temporizador, OVP y protección térmica con apagado por latch
• Aplicaciones típicas:
• Cargadores de baterías (móviles, cámaras, afeitadoras)
• Fuentes de alimentación en espera (standby) para TV, PC, equipos de audio
• Fuentes conmutadas pequeñas (SMPS) para impresoras, reproductores DVD, decodificadores
• Fuentes auxiliares para electrodomésticos (aire acondicionado, refrigeradores, lavadoras)
• Configuración de pines DIP-8 de 7 pines: El encapsulado tiene 7 pines funcionales (un pin está ausente para aumentar la distancia de aislamiento)
• Estado del producto: Activo, disponible en distribuidores
• Compatibilidad: Cumple con RoHS y es libre de plomo (Pb-Free)
