Fabricante: Mitsubishi Electric Semiconductor
Categoría: Circuitos Integrados de Audio
Tipo de producto: Amplificador de potencia de audio estéreo
Subcategoría: Audio Power Amplifier para automoción
Serie: -
Alias de parte: M51102L
Descripción: Amplificador de audio dual para aplicaciones automotrices
Tecnología: Bipolar (Silicio Monolítico)
Montaje: Through Hole (orificio pasante)

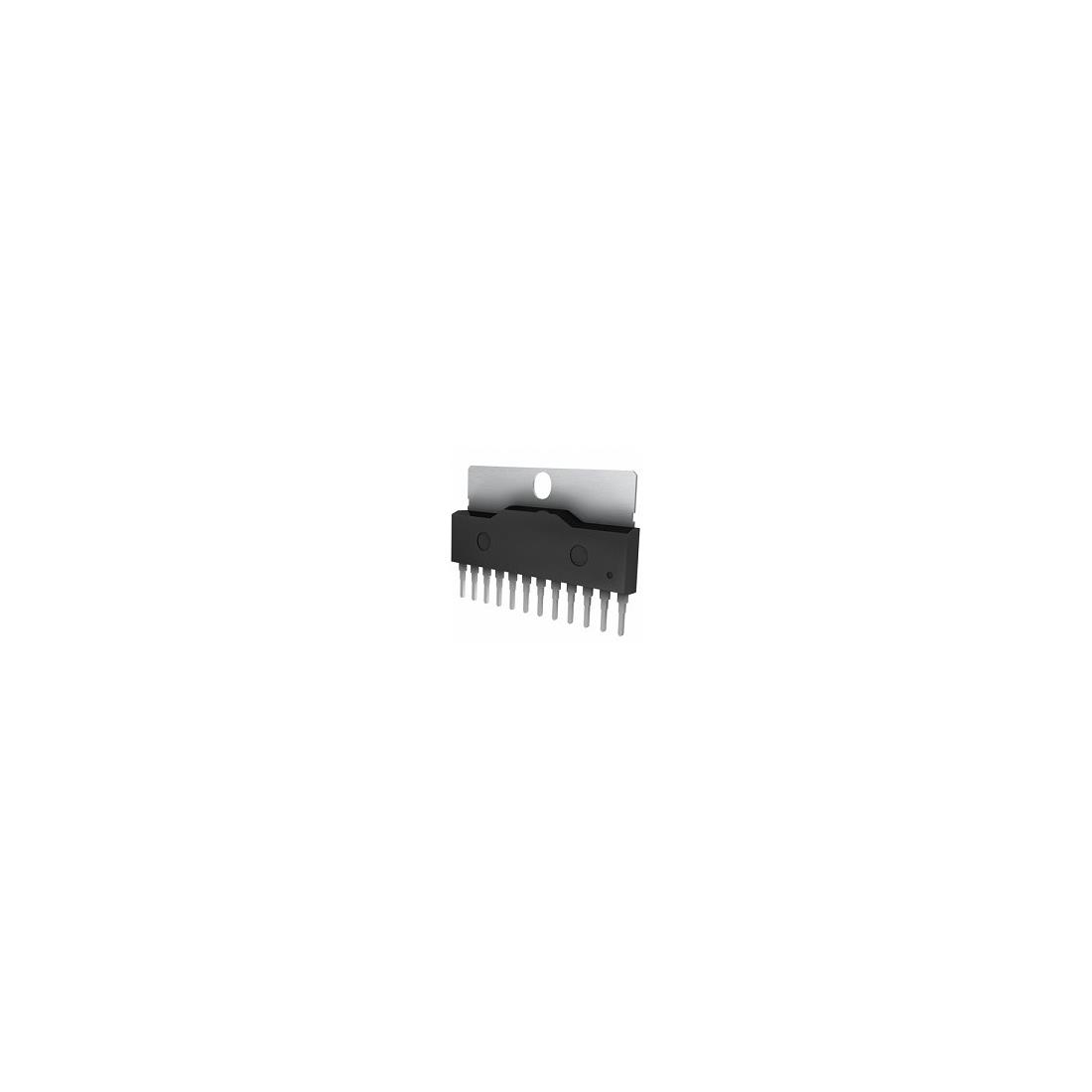

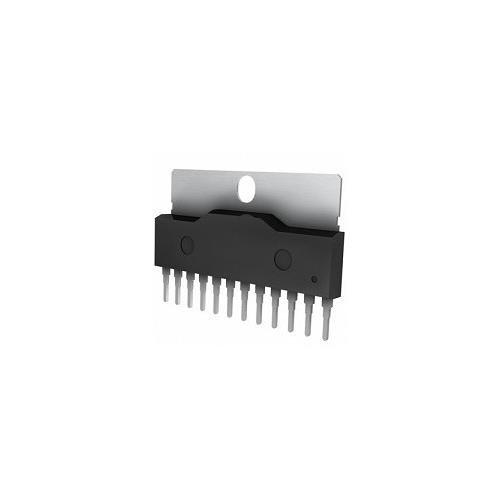

Encapsulado: HSIP-12 / SIP-12 / ZIP-12 (Single In-line Package de 12 pines con lengüeta de calor)
Número de canales: 2 (estéreo)
Tensión de alimentación máxima (Vcc max): 18V
Tensión de alimentación típica (Vcc): 13.2V
Potencia de salida (Po): 5.5W por canal @ 13.2V, RL=4Ω, THD=10%
Carga recomendada (RL): 4Ω
Corriente de reposo: No especificada (típicamente baja)
Modo BTL (mono): Hasta 30W
Protecciones incorporadas:
• Protección contra cortocircuito en la salida
• Protección térmica por apagado (Thermal Shutdown)
• Protección contra sobretensiones (Surge Voltage Protection)
• Circuito de supresión de ruido de audio (Audio Noise Suppression)
• Temperatura de operación (Top): -40°C a +85°C (estimada para automoción)
Aplicación principal: Amplificadores de audio para automóvil (car radios), sistemas estéreo, equipos de audio portátiles, reparación de equipos vintage
País de origen: JP (Japón - Mitsubishi)
Peso unitario: 9.47g
Notas importantes:
• El M51102L es un amplificador de potencia estéreo diseñado específicamente por Mitsubishi para aplicaciones de audio en automóviles, donde el entorno eléctrico es ruidoso y puede tener picos de tensión .
• El encapsulado HSIP-12 (12 pines en línea simple) incorpora una lengüeta de disipación de calor que debe fijarse firmemente al chasis del equipo o a un disipador adecuado .
• Este circuito integrado tiene protecciones robustas internas: protección contra cortocircuito en la salida, apagado por sobrecalentamiento (thermal shutdown) y supresión de ruido de audio, lo que lo hace fiable en entornos automotrices exigentes .
• Características destacadas:
• Baja distorsión y alta relación señal/ruido (SNR)
• Incluye resistencias de polarización internas, reduciendo el número de componentes externos necesarios
• Puede configurarse en modo puente (BTL) para obtener hasta 30W en mono
• Equivalente directo: TA7227 (sustituye directamente, aunque con ligeras diferencias en la disposición de componentes externos) . En algunos casos se ha reportado que el TA7227 puede necesitar ajustes (ej. resistencias de 33Ω a 330Ω en pines específicos) para evitar auto-oscilaciones tras la sustitución .
• Aplicaciones típicas:
• Radios y sistemas de audio para automóviles (aplicación principal)
• Equipos de audio portátiles (boomboxes)
• Amplificadores para televisores y monitores
• Sistemas de sonido de cine en casa de potencia media
• Reparación y restauración de equipos de audio vintage
• Estado del producto: Obsoleto (Discontinued). Originalmente fabricado por Mitsubishi Electric, ya no se produce. Sin embargo, sigue disponible como stock remanente en numerosos distribuidores de componentes electrónicos y vendedores especializados en componentes para restauración de equipos de audio .
• Tensión de alimentación típica: 13.2V (correspondiente a la tensión nominal de la batería de un automóvil en funcionamiento), aunque la tensión máxima absoluta es de 18V .
• La potencia de salida de 5.5W se especifica con una distorsión del 10% (THD), un valor típico para amplificadores de audio de esta clase y época .
• Para montajes en modo puente (BTL, un solo canal de mayor potencia), se debe seguir el diagrama de aplicación recomendado por el fabricante .
