Fabricante: Sanyo Semicon Device (adquirida por Panasonic en 2010)
Categoría: Circuitos Integrados de RF / Radiofrecuencia
Tipo de producto: Sintonizador AM/FM para sintonía electrónica
Subcategoría: Audio Single Chip Receiver
Serie: -
Alias de parte: LA1265
Tipo: Monolithic Linear IC
Tecnología: Silicio Bipolar
Montaje: Through Hole

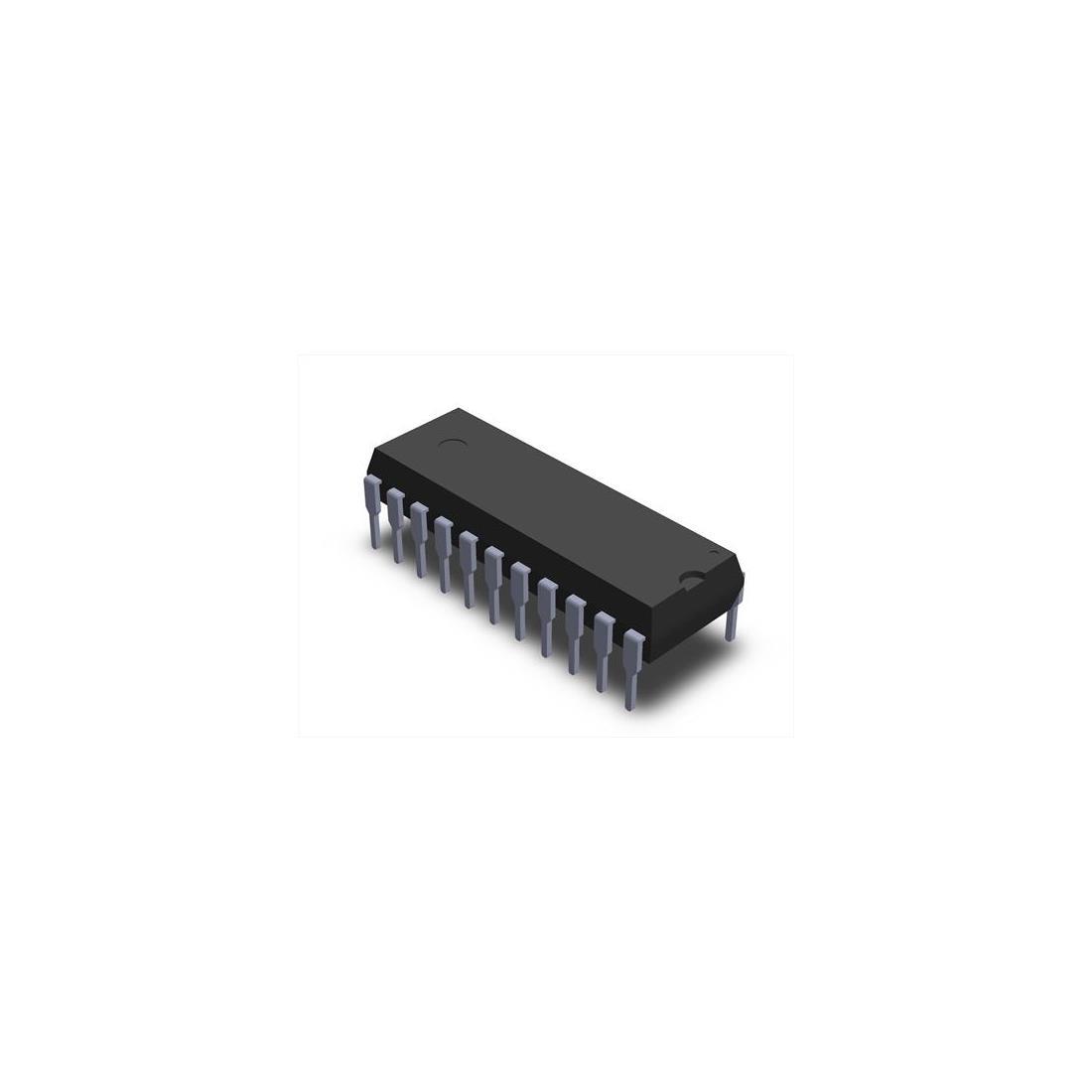

Encapsulado: DIP-22S (SDIP, 22 pines, paso 1.778mm)
Tensión máxima de alimentación (Vcc max): 16V
Rango de tensión de alimentación (Vcc op): 6V a 14V
Tensión de alimentación recomendada (Vcc): 8.5V
Disipación de potencia máxima (Pd): 650mW @ Ta≤60°C
Corriente de entrada pin 8 (I8): 20mA máx
Corriente de salida pin 20 (I20): 1mA máx
Corriente de salida pin 22 (I22): 2mA máx
Temperatura de operación (Topr): -20°C a +70°C
Temperatura de almacenamiento (Tstg): -40°C a +125°C
Funciones integradas:
• FM: Amplificador FI, detector por cuadratura, preamplificador de AF, medidor de señal, salida para indicador de sintonía (común con parada y silencio)
• AM: Amplificador RF, mezclador, oscilador local con ALC, amplificador FI, detector, AGC, medidor de señal, salida para indicador de sintonía
Características destacadas:
• Mínimo número de componentes externos requeridos
• Excelente relación señal/ruido (S/N)
• Oscilador local con ALC
• Buffer de oscilador local
• Pin de indicador de sintonía (común con parada de banda estrecha y salida de silencio)
• Sensibilidad de parada variable (separada para FM y AM)
• Bajo silbido
• Pin de medidor de señal
Aplicación principal: Sintonizadores AM/FM para equipos de audio (radios, radiocasete, equipos de música)
País de origen: JP (Japón)
Peso unitario: 3.0g - 4.0g
Notas importantes:
• El LA1265 es un circuito integrado monolítico que integra las funciones completas de un sintonizador AM/FM para sintonía electrónica, diseñado por Sanyo Semicon Device.
• Encapsulado DIP-22S: Es un DIP de 22 pines con paso reducido de 1.778mm (0.07 pulgadas), formato estándar para circuitos integrados de radio de la época.
• El pin 8 proporciona múltiples funciones: indicador de sintonía (LED lighting), salida de silencio (muting) y señal de parada (stop signal). Funciona en modo Active-Low (pasa de nivel alto a bajo cuando hay sintonía).
• El ancho de banda del indicador de sintonía (LED lighting bandwidth) se ajusta:
Para FM: mediante una resistencia entre los pines 9 y 20 (R=15kΩ ≈ 120kHz)
Para AM: mediante el filtro cerámico en el pin 11
• La sensibilidad de sintonía se ajusta mediante resistencias variables:
FM: en el pin 13 a masa (VR2)
AM: entre pines 13 y 14 (VR1)
• Conexión de cambio AM/FM:
Método pin 17: control por tensión (debe estar entre -0.8V y +0.1V respecto a VCC)
Método pin 18: cambio directo por nivel (recomendado para aplicaciones que evitan distorsión)
• El pin 19 es la entrada AM, recomendada en acoplamiento L con el pin 18. Debe ser acoplada por condensador para evitar desequilibrios que causen pérdida de ganancia.
• Salida de oscilador local (pin 22): Si la forma de onda es diente de sierra, se recomienda conectar una resistencia de 1.2kΩ entre pin 22 y masa.
• Posible oscilación parásita (~100MHz) en la salida del buffer (pin 22). Si ocurre, conectar un condensador de aproximadamente 30pF entre pin 22 y masa.
• El condensador entre pin 9 y masa (C9) debe ser de 3.3µF a 10µF. Demasiado grande causa malparada en canales adyacentes; demasiado pequeño causa parpadeo (fluttering) del LED en bajas frecuencias de modulación.
• Sanyo Semicon Device fue adquirida por Panasonic Corporation en 2010. Este componente ya no está en producción activa, pero puede encontrarse stock remanente en distribuidores especializados.
• El LA1260, LA1266 y LA1267 son variantes de la misma familia con prestaciones similares.
