Fabricante: Sanyo Semicon Device
Categoría: Circuitos Integrados de RF
Tipo de producto: Amplificador FI FM y demodulador
Subcategoría: FM IF Amplifier / Quadrature Detector
Serie: -
Alias de parte: LA1111
Tipo: Silicon Monolithic FM IF Amplifier and Quadrature Detector
Configuración: Single channel
Tecnología: Bipolar (Silicio)
Montaje: Through Hole

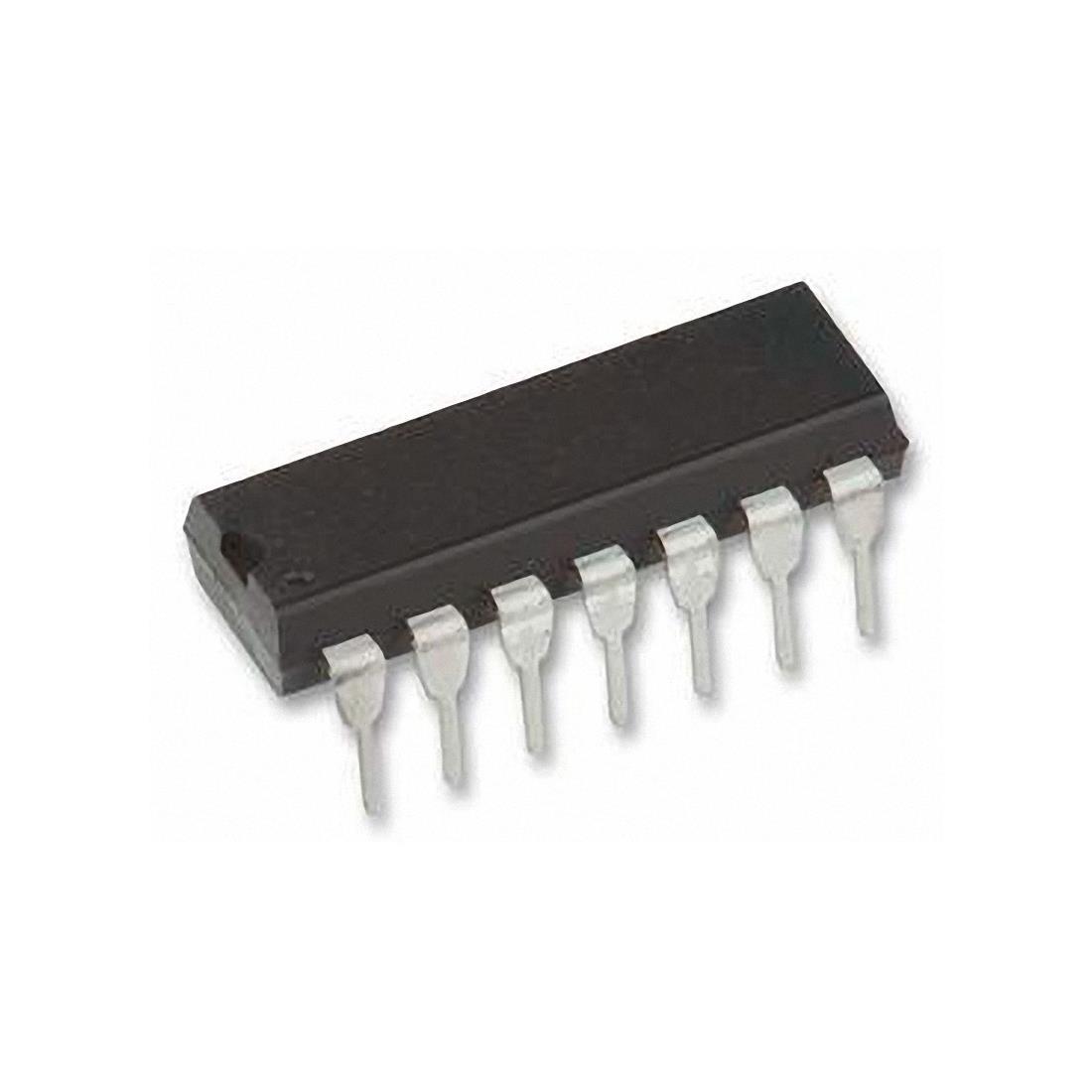

Encapsulado: DIP-14 (14 pines, plástico)
Frecuencia intermedia (IF): 10.7 MHz
Limitación de entrada: Hasta 100 dBu
Suministro de voltaje (Vcc): 5V a 12V (típico)
Consumo de corriente (Icc): 8 mA a 10 mA (típico)
Temperatura de operación (Top): -25°C a +75°C
Aplicación principal: Receptores de radio FM (automóvil y domésticos), amplificadores de FI y detectores de cuadratura para señales de 10.7 MHz
País de origen: JP (Japón)
Peso unitario: 2.0g a 2.5g
Notas importantes:
• El LA1111 es un circuito integrado monolítico que integra un amplificador limitador de FI de 10.7 MHz y un detector de cuadratura FM. Generalmente, se utilizaba en sintonizadores de radio FM de las décadas de 1970 y 1980.
• El CI incluye:
• Amplificador de FI de 4 etapas con limitador.
• Detector de cuadratura (Quadrature Detector) con circuito tanque externo.
• Fuente de alimentación activa y filtros de rizado.
• Silenciador (mute) y amplificador de audio de salida.
• Configuración típica de aplicación externa: Requiere una bobina (coil) de cuadratura ajustable en el pin 10 (típicamente un transformador detector resonante a 10.7 MHz) y un capacitor de filtro de baja frecuencia.
• Relación con otros componentes:
• Equivalente directo del CA3011 de RCA (Radio Corporation of America). Ambos son intercambiables en la mayoría de los receptores FM.
• El SV22 (Siemens) es otro equivalente funcional, aunque con ligeras diferencias eléctricas.
• Estado del producto: Lleva décadas fuera de producción y se considera un componente obsoleto. Solo disponible como stock remanente o componentes usados.
