Fabricante: Fairchild Semiconductor (ahora onsemi)
Categoría: Circuitos Integrados de Gestión de Alimentación (PMIC)
Tipo de producto: Fairchild Power Switch (SPS)
Subcategoría: Off-line SMPS Controller with Integrated MOSFET
Serie: KA2S0880
Alias de parte: KA2S0880B, KA2S0880B-TU, KA2S0880-TU
Descripción: Interruptor de potencia integrado con MOSFET SenseFET de alta tensión
Configuración: Single
Tecnología: SenseFET (MOSFET de potencia con control PWM integrado en modo corriente)
Montaje: Through Hole

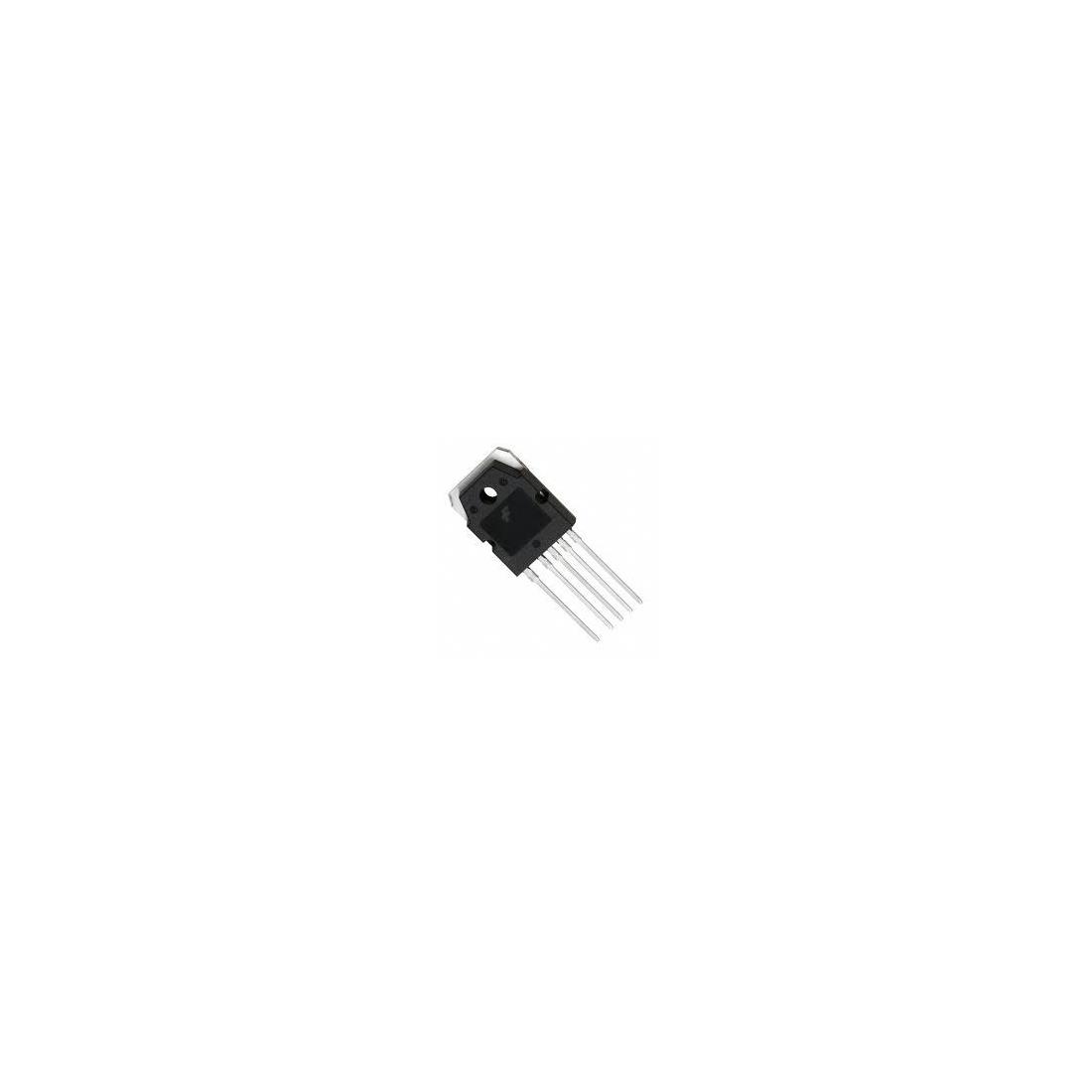

Encapsulado: TO-3P-5L (TO-3P de 5 pines)
Tensión de ruptura drenador-fuente (BVdss): 800V
Corriente de drenador continua máxima (Id): 8.0A (Tc=25°C) / 5.6A (Tc=100°C)
Corriente de drenador máxima pulsada (IDM): 32A
Resistencia en conducción (Rds(on)): 1.2O típico / 1.5O máx
Frecuencia de conmutación (fosc): 150kHz máx (típico 20kHz)
Tensión de arranque (Vstart): 14V a 16V (típico 15V)
Tensión de operación mínima (Vstop): 9V a 11V (típico 10V)
Corriente de arranque (Istart): 0.1mA a 0.55mA (típico 0.3mA)
Corriente de operación (Iop): 6mA a 18mA (típico 12mA)
Tensión de alimentación VCC: 30V máx
Potencia de disipación máxima (Pd): 190W (con disipador)
Protecciones: Limitación corriente pulso a pulso, Sobrecarga (OLP), Sobretensión (OVP min 23V), Apagado térmico, Under Voltage Lockout (UVLO), Soft-Start integrado
Terminales: No compatibles con RoHS (Sn/Pb)
Temperatura de operación (Top): -25°C a +85°C
Temperatura de almacenamiento (Tstg): -55°C a +150°C
Aplicación principal: Fuentes de alimentación conmutadas (SMPS) para monitores CRT, fuentes de PC, electrónica de consumo, aplicaciones industriales de hasta 190W
País de origen: US (diseño), CN, MY (fabricación)
Peso unitario: 5.0g a 6.0g
Notas importantes:
• El KA2S0880 pertenece a la familia Fairchild Power Switch (SPS) que integra un controlador PWM en modo corriente y un MOSFET SenseFET de 800V en un encapsulado TO-3P-5L, reduciendo significativamente los componentes externos necesarios para una fuente conmutada.
• Configuración de pines TO-3P-5L: Pin 1 = Drenador (Drain), Pin 2 = Masa (GND), Pin 3 = VCC, Pin 4 = Retroalimentación (FB), Pin 5 = Sincronización (Sync).
• El KA2S0880 pertenece a la serie diseñada específicamente para fuentes de alimentación de monitores, mientras que la serie KA3S está destinada a aplicaciones de TV.
• Cuenta con capacidad de sincronización externa (External Sync terminal), permitiendo su uso en aplicaciones que requieren sincronización con la frecuencia horizontal del monitor.
• La versión KA2S0880B (TO-3P-5L) es equivalente y actualmente más común, aunque también está obsoleta.
• La sustitución por KA3S0880 es posible, aunque puede requerir ajustes menores en el circuito, como modificar la resistencia R608 (de 220O a 1,2kO).
• Estado del producto: Obsoleto (OBSOLETE). Fairchild Semiconductor fue adquirida por onsemi y este componente ya no está en producción activa. Disponible solo como stock remanente.
• Los terminales contienen plomo (Sn/Pb) y no son compatibles con RoHS, según el código JESD-609 e0.
• La potencia máxima de disipación es de 190W con disipador adecuado, requiriendo una gestión térmica apropiada.
• Tecnología SenseFET: El MOSFET de potencia y el circuito de detección de corriente están integrados en el mismo chip, eliminando la necesidad de resistencias externas de alta potencia.
