Fabricante: Hitachi Semiconductor (ahora Renesas Electronics)
Categoría: Circuitos Integrados de Procesamiento de Video
Tipo de producto: Procesador de sincronías para televisión
Subcategoría: TV Synchronous Processor
Serie: -
Alias de parte: HA11244
Descripción: TV Synchronous Processor (Procesador de sincronías para TV)
Tecnología: Bipolar (Silicio)
Montaje: Through Hole

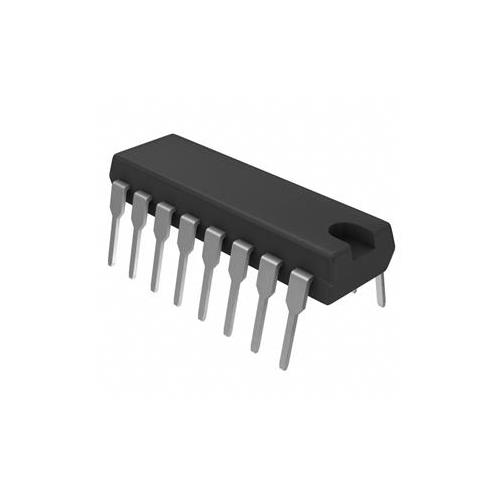

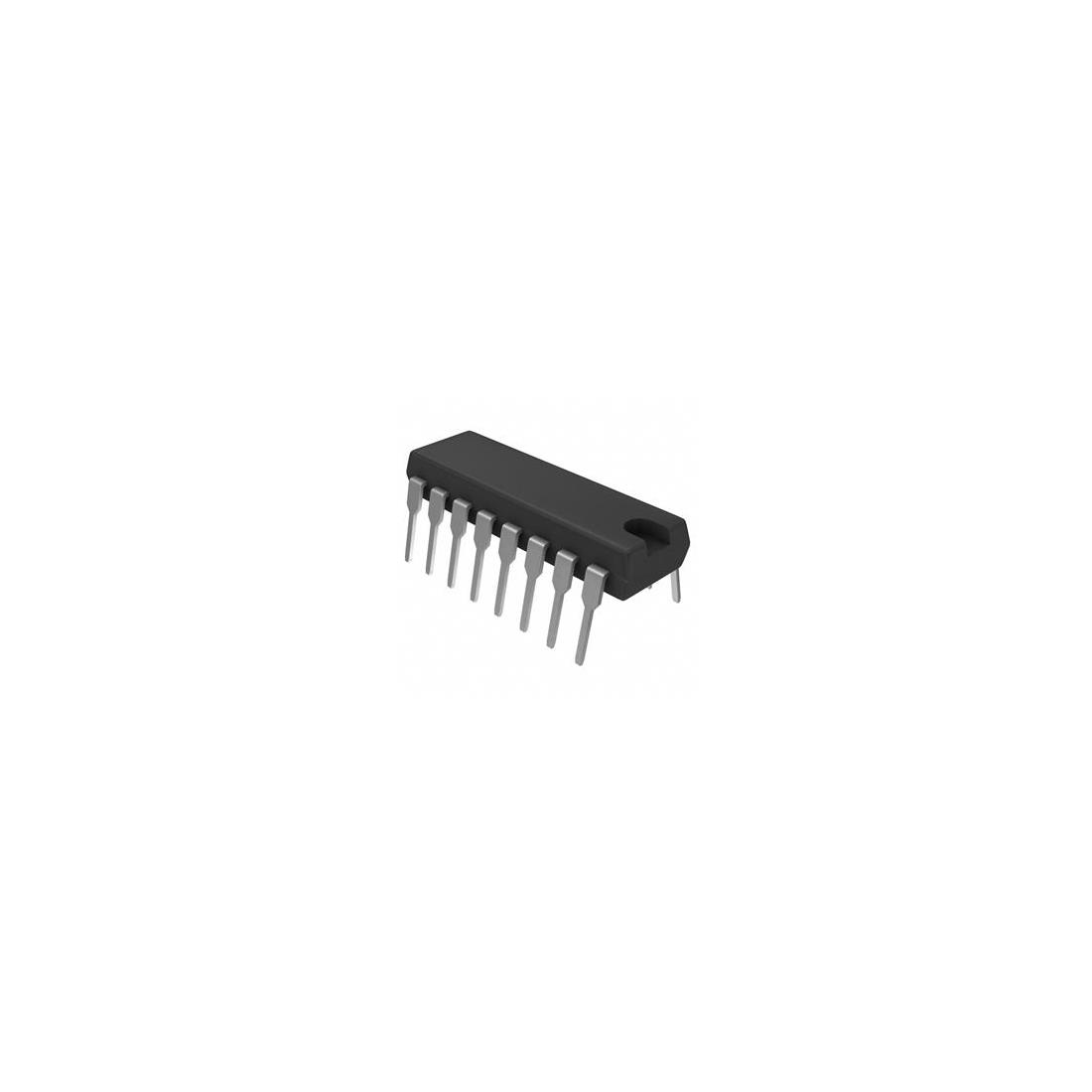

Encapsulado: DIP-16 (PDIP16, 16 pines)
Funciones integradas:
• Horizontal AFC (Automatic Frequency Control)
• Horizontal Oscillator (Oscilador horizontal)
• X-radiation Protector (Protector contra radiación X)
• Vertical Oscillator (Oscilador vertical)
• Vertical Driver (Driver vertical)
Tensión de alimentación (Vcc): 15V (típica)
Corriente de consumo (Icc): 20mA
Potencia de disipación máxima (Pd): 500mW
Temperatura de operación (Top): -20°C a +75°C
Cumplimiento RoHS: No compatible (Non-RoHS)
Aplicación principal: Circuitos de procesamiento de sincronías en televisores monocromáticos (B/W TV) y equipos de video analógico de las décadas de 1970 y 1980
País de origen: JP (Japón - Hitachi)
Peso unitario: 2.0g a 3.0g (estimado)
Notas importantes:
• El HA11244 es un circuito integrado diseñado por Hitachi Semiconductor específicamente para el procesamiento de señales de sincronía en televisores monocromáticos (B/W TV).
• Las funciones internas incluyen AFC horizontal, oscilador horizontal, protector contra radiación X, oscilador vertical y driver vertical, cubriendo las necesidades esenciales de sincronización de un televisor.
• Este componente pertenece a la familia de procesadores de video analógico ampliamente utilizados en la electrónica de consumo de los años 70 y 80. Actualmente se considera obsoleto y fuera de producción por el fabricante original.
• El dispositivo no es compatible con RoHS, lo que refleja su antigüedad (terminales de estaño/plomo, Sn/Pb).
• Aplicaciones típicas del HA11244:
• Circuitos de procesamiento de sincronías en televisores monocromáticos.
• Equipos de video analógico y monitores vintage.
• Reparación y restauración de televisores y equipos de las décadas de 1970 y 1980.
• El encapsulado DIP-16 de 16 pines permite una fácil integración en placas de circuito impreso de la época.
• Dado su estado de obsolescencia, su disponibilidad se limita a stock remanente de distribuidores especializados y componentes recuperados de equipos antiguos.
• Para nuevas aplicaciones, se recomienda utilizar soluciones modernas basadas en microcontroladores o circuitos integrados de procesamiento de video contemporáneos.
