Fabricante: Sanyo Semicon Device (ahora parte de Panasonic)
Categoría: Circuitos Integrados de RF/Radiofrecuencia
Tipo de producto: Sintetizador de frecuencia PLL directo
Subcategoría: Frequency Synthesizer / Electronic Tuning
Serie: LM7000 Series
Alias de parte: LM7000N
Tipo: Direct PLL Frequency Synthesizer
Configuración: PLL con divisores programables
Tecnología: CMOS/LSI (Bipolar)
Montaje: Through Hole

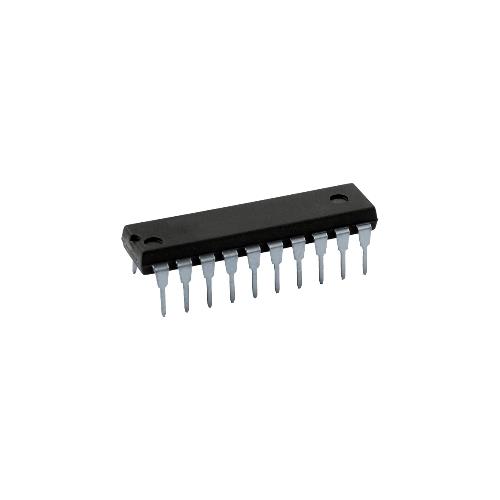

Encapsulado: DIP-20S / DIP20S (20 pines, 0.3"), también disponible en MFP20 (SMD)
Tensión de alimentación (Vcc): 5V (típico) / 4.5V a 5.5V
Corriente de consumo (Icc): 3.5mA (típico)
Rango de temperatura de operación (Top): -40°C a +85°C
Rango de temperatura de almacenamiento (Tstg): -55°C a +150°C
Frecuencia máxima de entrada FM: 130MHz
Frecuencia máxima de entrada AM: 30MHz
Frecuencias de referencia disponibles (7): 1, 5, 9, 10, 25, 50, 100 kHz
Divisor FM (programable): 256/512/1024/2048 (1/2/4/8)
Divisor AM: 16/32/64/128/256/512/1024/2048
Frecuencia de salida del reloj de control: 400kHz
Señal de salida de base de tiempo: 8Hz
Amplitud de entrada de RF: 200mVrms mínimo, 1Vrms máximo
Impedancia de entrada de RF: 10kO (típico)
Tensión de salida del comparador de fase: 5V a 0V
Aplicación principal: Sintonizadores AM/FM para equipos de audio (home stereos, car radios), sistemas de selección electrónica de emisoras, aplicaciones de comunicación
País de origen: JP (Japón - Sanyo/Panasonic)
Peso unitario: 2-3g (aprox)
Notas importantes:
• El LM7000 es un sintetizador de frecuencia PLL ("Direct PLL Frequency Synthesizer") diseñado específicamente para aplicaciones de sintonización electrónica en equipos de radio, siendo el corazón digital que permite sintonizar emisoras AM/FM con precisión de cuarzo
• Comunicación serie: El circuito integrado utiliza un protocolo de comunicación serie de 24 bits para configurar la frecuencia de sintonía, divisible por múltiples valores . Utiliza tres pines de control: DATA (datos), CLK (reloj) y CE (habilitación de chip) [Esto explica la correspondencia que encontraste en el código fuente del kernel de Linux ]
• Familia y compatibilidad: El LM7001J y LM7001JM son versiones posteriores que son compatibles a nivel de software con el LM7000, aunque prescinden de algunos circuitos de cálculo de frecuencia intermedia (IF)
• Encapsulado DIP-20S (también referido como SDIP-20 o DIP20S) - de perfil reducido, con 20 pines y paso de 1.778mm
• Estructura de bandas: El LM7000 dispone de tres salidas de conmutación de banda (band switching outputs) para seleccionar las bandas de frecuencia (AM, FM1, FM2...), lo que lo hace versátil para múltiples rangos de sintonía
• Estado del producto: Las referencias cruzadas describen que Sanyo fue adquirida por Panasonic en 2010, por lo que este circuito integrado original está descatalogado por el fabricante, aunque se puede encontrar stock remanente en distribuidores especializados . Sanyo también fabricaba versiones mejoradas como el LM7005 o LM7006
• NOTA - Confusión de fabricante: El código LM7000 también es utilizado por el fabricante Broadcom para un optoacoplador Darlington (componente completamente diferente y sin relación). Es importante verificar que el componente que tienes físicamente es el de Sanyo Semicon Device (formato DIP-20S / MFP20) no el optoacoplador de Broadcom (formato 5-SO)
• Utilidad actual: Aunque es un componente antiguo, es muy apreciado por aficionados a la radio y por el mantenimiento de equipos de audio de las décadas de 1980 y 1990, ya que proporciona una sintonía precisa y sin desviaciones (free-drift), fácil de controlar con un microcontrolador
