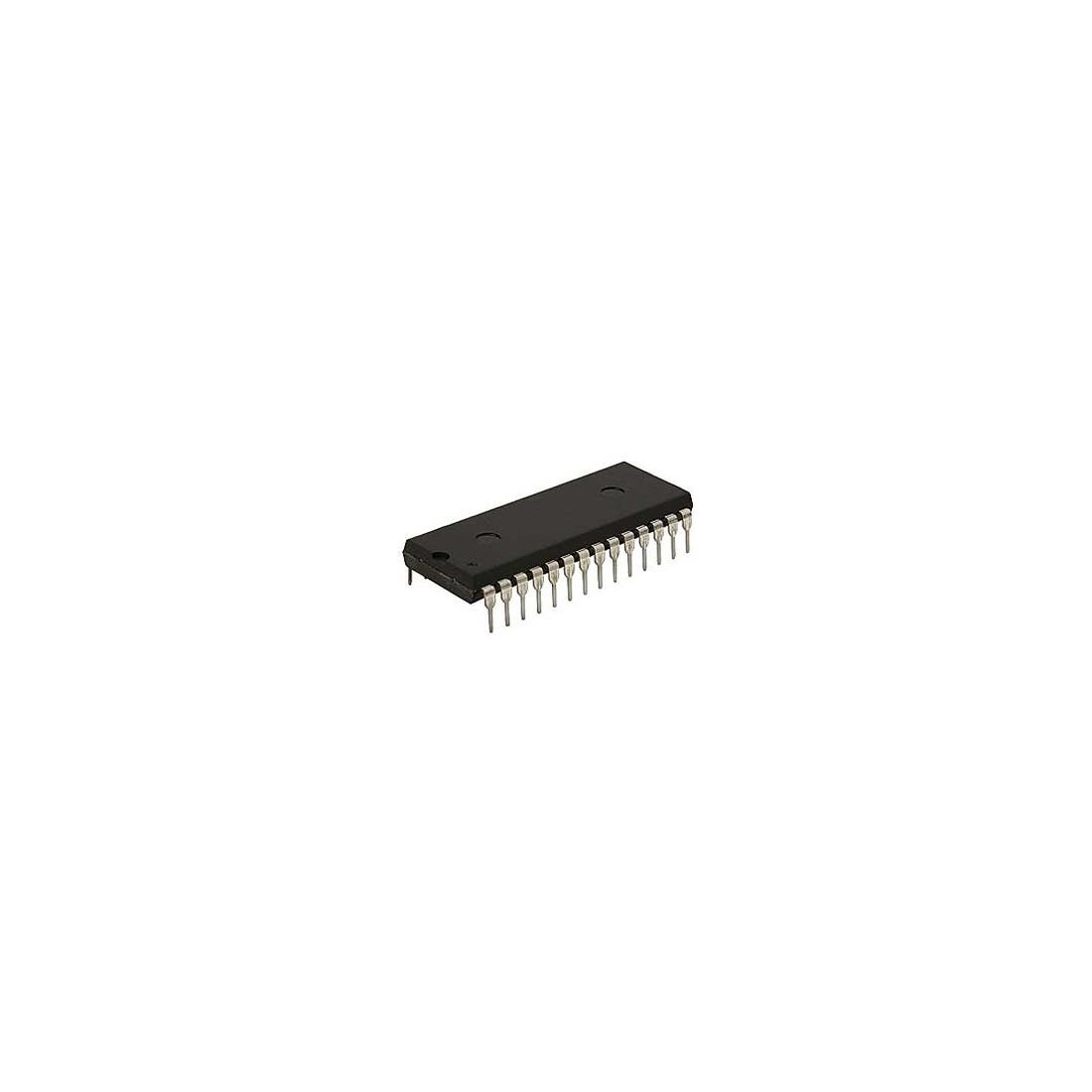

Fabricante: National Semiconductor (ahora Texas Instruments)
Categoría: Circuitos Integrados de Audio/Video
Tipo de producto: Amplificador de video
Subcategoría: Amplificadores de video / RGB Video Amplifier System
Serie: LM1205/LM1207
Alias de parte: LM1207N
Descripción: Sistema Amplificador de Video RGB de Alta Frecuencia con Blanking
Configuración: 3 amplificadores independientes (RGB)
Tecnología: Bipolar
Montaje: Through Hole
Encapsulado: DIP-28
Ancho de banda: 85MHz (LM1207) @ -3dB
Número de canales: 3
Tensión de alimentación (Vcc): 10.8V a 13.2V
Tensión típica: 12V
Corriente de alimentación: 90mA típico (105mA máx)
Ganancia: 16.9dB
Distorsión armónica: 1%
Rango de control de contraste: 40dB
Rango de control de Drive: ±6dB a 0dB
Rango de tensión de salida: 7Vpp
Temperatura de operación: 0°C a 70°C
Temperatura de almacenamiento: -65°C a +150°C
Aplicación principal: Monitores RGB de alta resolución (CRT), amplificadores AGC de video, sistemas de interfaz LCD/CCD
País de origen: US (diseño), MY, PH
Peso unitario: 2.0g
Notas importantes:
• El LM1207N está diseñado específicamente para aplicaciones de monitores RGB de alta resolución, integrando tres amplificadores de video igualados, tres atenuadores de contraste controlados por DC, y un sistema de clamp para control de brillo.
• Incluye un circuito spot killer que apaga la salida cuando la tensión de alimentación cae por debajo de 10.6V, protegiendo el fósforo del tubo de rayos catódicos (CRT) durante el apagado.
• Las entradas de control DC (contraste, drive) ofrecen alta impedancia y rango de operación de 0V a 4V, diseñadas para interfaz directa con sistemas de control por bus.
• El LM1205N es la versión de mayor ancho de banda (130MHz), mientras que el LM1207N opera a 85MHz. Ambos son equivalentes funcionales.
• El componente no es compatible con RoHS en sus versiones originales (terminales de Estaño/Plomo), aunque existen versiones actualizadas bajo Texas Instruments que pueden cumplir normativas.
• Estado del producto: Obsoleto por el fabricante original, pero disponible como stock remanente a través de distribuidores como Rochester Electronics.
