Fabricante: Philips Semiconductors (ahora NXP)
Categoría: Circuitos Integrados de RF / Radiofrecuencia
Tipo de producto: Circuito Integrado para Radio FM
Subcategoría: Receptores FM
Serie: -
Alias de parte: TDA7000, TDA7000V
Descripción: Circuito Integrado Monolítico para Radio FM Mono Portátil
Tecnología: FLL (Frequency-Locked-Loop) con FI de 70kHz
Montaje: Through Hole

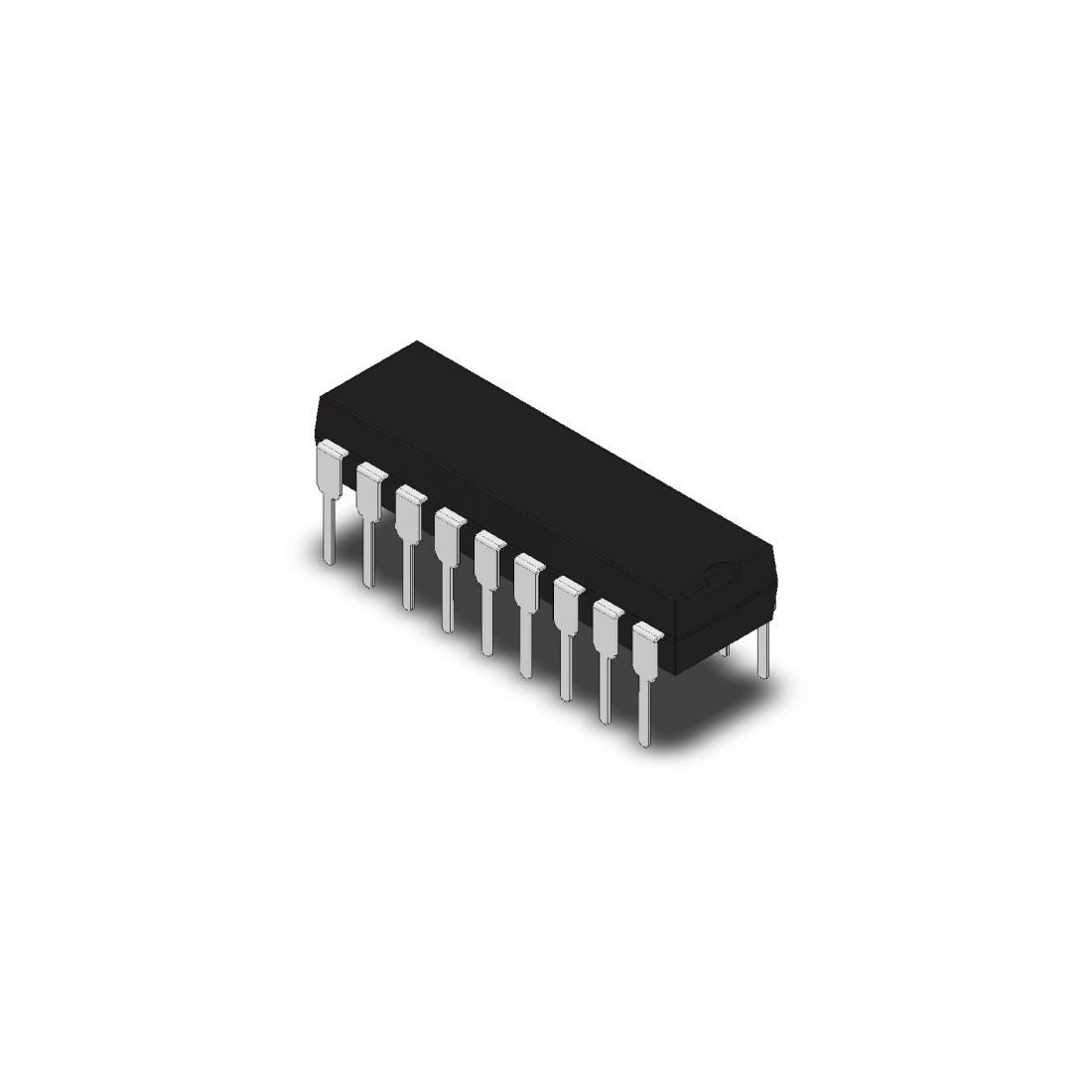

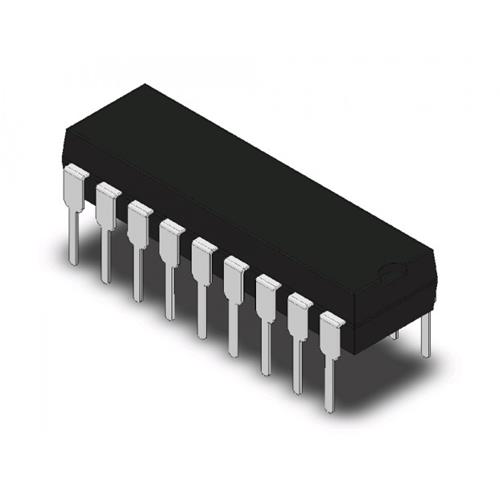

Encapsulado: DIP-18 (SOT102-1, plástico de 18 pines)
Rango de tensión de alimentación (Vcc): 2.7V a 10V
Tensión típica de trabajo: 4.5V
Corriente de consumo (Icc): 8mA típico @ 4.5V
Rango de frecuencia de entrada (RF): 1.5MHz a 110MHz / 70MHz a 120MHz
Sensibilidad (EMF para -3dB limiting): 1.5µV típico (con mute desactivado, Zi=75Ω)
Manejo de señal (EMF): 200mV típico
Tensión de salida de audio (AF): 75mV típico @ RL=22kΩ
Relación señal/ruido (S/N): 60dB típico
Distorsión armónica total (THD): 0.7% típico @ desviación ±22.5kHz
Supresión de AM (AM suppression): 50dB típico
Rechazo de rizado (ripple rejection): 10dB típico
Rango de AFC (AFC range): ±300kHz típico
Selectividad: 45dB típico
Frecuencia intermedia (IF): 70kHz
Temperatura de operación (Tamb): 0°C a +70°C
Aplicación principal: Receptores FM portátiles, radios mono de bajo costo, circuitos didácticos, sintonizadores de FM
País de origen: NL - Países Bajos
Peso unitario: ~2g (aprox)
Notas importantes:
• El TDA7000 es un chip de radio FM completo en un solo encapsulado que incluye etapa de RF, mezclador, oscilador local, amplificador FI, limitador, demodulador de fase, detector de silencio y sistema FLL .
• No requiere bobinas de FI externas ni filtros de cerámica, ya que la selectividad se logra mediante filtros RC activos internos con una frecuencia intermedia de 70kHz .
• La frecuencia de sintonización se controla mediante un oscilador controlado por voltaje (VCO), permitiendo el uso de un simple potenciómetro como control de sintonía, en lugar de un condensador variable o trimmer .
• Incluye un circuito de silencio (mute) que elimina recepciones espurias y señales de entrada ruidosas, funcionando como un "squelch" que se activa en ausencia de señal .
• Circuito de aplicación típico - componentes externos mínimos :
• 1 bobina variable (L1) - necesario ajuste manual
• 1 Varicap (diodo varactor) - MV2105 u otro similar
• 1 potenciómetro 100k para sintonía
• Varios condensadores cerámicos (100nF, 22nF, 10nF, 3.3nF, 330pF, 220pF, 180pF)
• Requiere un amplificador de audio externo (ej: LM386, TDA7052) para manejar auriculares de baja impedancia o altavoces, ya que la salida AF es de solo 75mV y alta impedancia (22kΩ) .
• Para recepción estéreo, se puede añadir un decodificador estéreo externo a la salida de audio .
• El consumo de corriente de 8mA a 4.5V lo hace adecuado para aplicaciones portátiles y alimentación por batería .
• Versión alternativa mejorada: El TDA7088 es un reemplazo moderno con prestaciones similares y PLL integrado, que elimina la necesidad de la bobina ajustable manualmente .
• Estado del producto: Philips (NXP) ya no fabrica este componente, por lo que está considerado obsoleto. Sin embargo, sigue siendo ampliamente utilizado en proyectos de hobby, kits educativos y se encuentra disponible a través de distribuidores de componentes de segunda fuente y stock remanente.
