Fabricante: onsemi (ON Semiconductor)
Categoría: Circuitos Integrados de Gestión de Alimentación (PMIC)
Tipo de producto: Controlador PWM con MOSFET integrado para fuentes offline
Subcategoría: AC-DC Converters / Offline Switchers
Serie: NCP1010, NCP1011, NCP1012, NCP1013, NCP1014
Alias de parte: NCP1011AP100G
Tipo: Self-Supplied Monolithic Switcher (Controlador PWM Modo Corriente con MOSFET integrado)
Configuración: Single
Tecnología: Silicio
Montaje: Through Hole

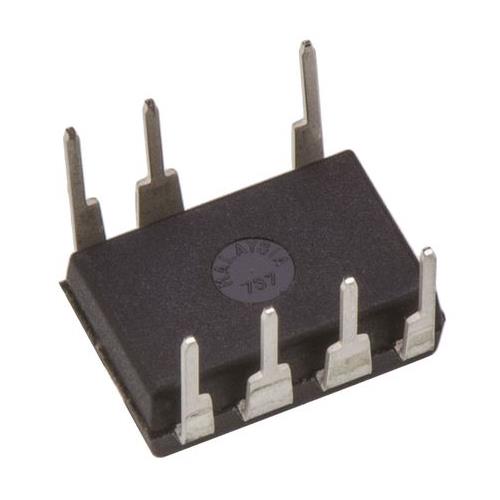

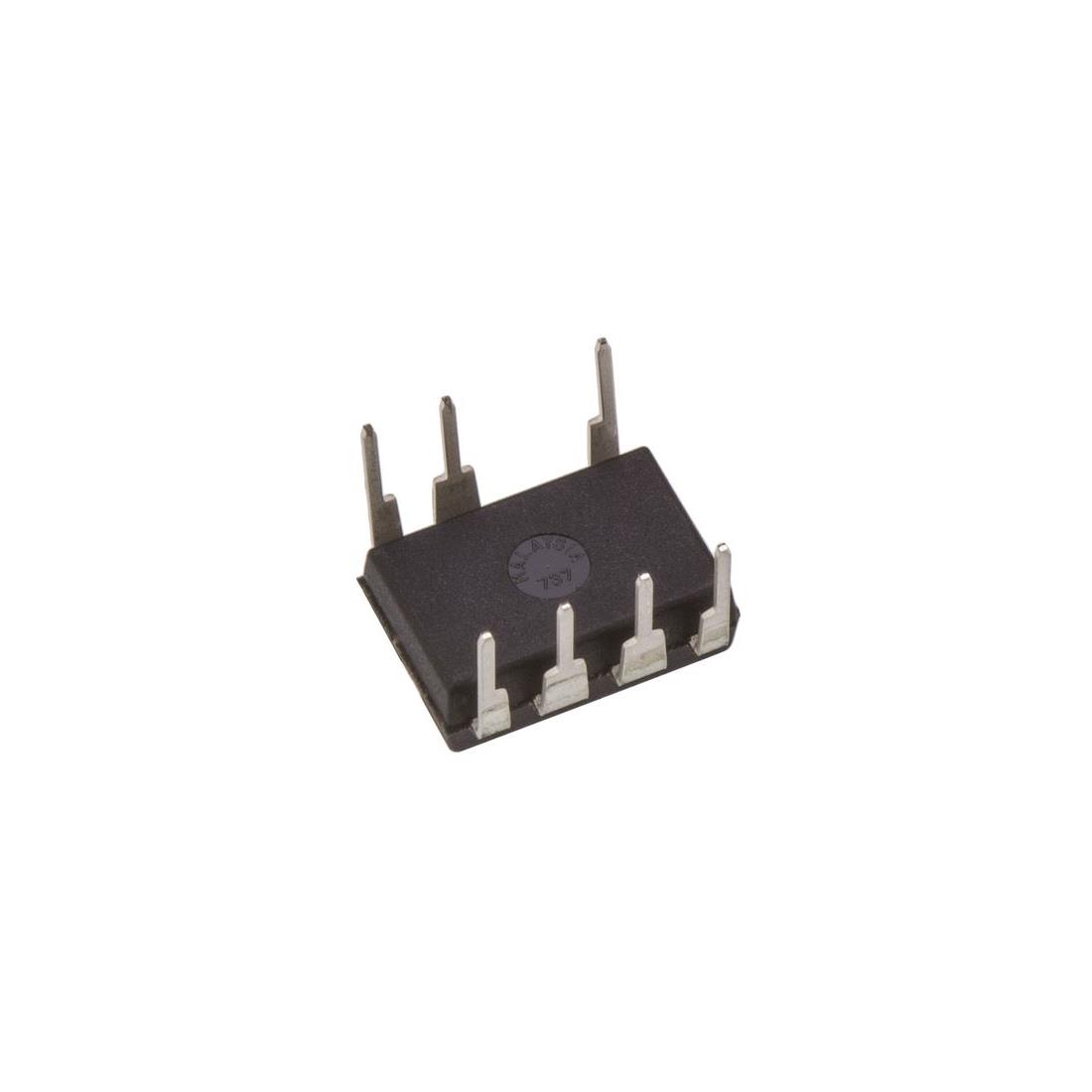

Encapsulado: PDIP-7 (7-pin Plastic Dual In-Line Package, 8-DIP con 7 pines funcionales)
Tensión de ruptura del MOSFET (V(BR)DSS): 700V
Resistencia MOSFET en conducción (Rds(on)): 11O (típico)
Corriente máxima de pico en el drenador (Id): 450mA (limitación interna)
Potencia máxima de salida (Pout): 19W (máx, condiciones óptimas)
Rango de tensión de alimentación (Vcc/VDD): 8.5V a 10V
Frecuencia de conmutación (fsw): 100kHz (fija)
Duty cycle máximo: 67%
Topología: Flyback (Recomendada) / Convertidor directo
Modo de control: Current-Mode PWM
Protecciones incorporadas:
• Overload Protection (OLP) - Auto-recovery
• Short-Circuit Protection (SCP) - Auto-recovery
• Overvoltage Protection (OVP) - Latched
• Thermal Shutdown Protection (TSD) - Auto-recovery
Características especiales:
• Dynamic Self-Supply (DSS) - No necesita devanado auxiliar
• Skip-Cycle Mode - Para bajo consumo en vacío (<100mW)
• Frequency Jittering - Para reducir EMI
• Internal 1.0ms Soft-Start
• Built-in 700V MOSFET
Temperatura de operación (Tj): -40°C a +150°C
Aplicación principal: Fuentes de alimentación conmutadas (SMPS) de baja potencia, cargadores de baterías (móviles, tablets), fuentes auxiliares (standby para TVs, PC, electrodomésticos), alimentación para USB, aplicaciones de bajo consumo
País de origen: CN (China)
Peso unitario: 1.0g (aprox)
Notas importantes:
• El NCP1011AP100G es un regulador conmutado monolítico que integra un controlador PWM en modo corriente y un MOSFET de 700V en un mismo encapsulado, diseñado específicamente para construir fuentes de alimentación offline robustas y de bajo costo
• La nomenclatura "AP100G" se desglosa así:
• AP = Encapsulado PDIP-7 (Plástico DIP de 7 pines)
• 100 = Frecuencia de oscilación de 100kHz
• G = Versión libre de plomo (Pb-Free) y libre de halógenos (Halide-Free)
• Características destacadas:
• Dynamic Self-Supply (DSS): Permite que el circuito se alimente directamente desde el drenador de alta tensión, eliminando la necesidad de un devanado auxiliar en aplicaciones básicas
• Skip-Cycle Mode: Reduce automáticamente la frecuencia de conmutación en condiciones de baja carga, logrando un consumo en vacío inferior a 100mW y eliminando el ruido acústico
• Frequency Jittering: Modulación de frecuencia para distribuir la energía de los armónicos y mejorar la firma EMI
• Protecciones completas: Incluye protección contra sobrecarga, cortocircuito, sobrecalentamiento y sobretensión con apagado por latch
• Diferencias con otros modelos de la familia NCP101X:
• NCP1010: Limitación de corriente máxima más baja (menos potencia)
• NCP1011: Este modelo (450mA de pico)
• NCP1012: Limitación de corriente máxima más alta
• NCP1013: Corriente aún mayor (aprox 22W de salida)
• NCP1014: Corriente máxima de la familia (aprox 25W de salida)
• Configuración de pines PDIP-7: Aunque se aloja en un encapsulado de 8 pines, solo 7 son funcionales (un pin se deja sin conexión para aumentar la distancia de aislamiento entre el drenador de alta tensión y los pines de baja tensión)
• Versión alternativa: El sufijo "G" indica cumplimiento RoHS y ausencia de plomo. La versión NCP1011AP100 (sin la "G") no es RoHS compliant y contiene plomo
• Estado del producto: Activo (Active), en producción por parte de onsemi
• Compatibilidad: Es un componente de montaje through hole, ideal para prototipos y producciones de bajo volumen. Existe una versión SMD en encapsulado SOT-223 (sufijo ST)
• Precaución: Aunque el MOSFET interno soporta 700V, el diseño del transformador y el snubber son críticos para evitar picos de tensión que puedan dañar el integrado
