Fabricante: Maxim Integrated (antes Dallas Semiconductor)
Categoría: Circuitos Integrados de Gestión de Tiempo (RTC)
Tipo de producto: Real Time Clock (RTC) con RAM y cargador programable
Subcategoría: Clock/Calendar with Trickle Charger
Serie: -
Alias de parte: DS1302N (industrial), DS1302Z (SOIC)
Tipo: CMOS Timekeeping Chip
Configuración: Single
Tecnología: CMOS
Montaje: Through Hole

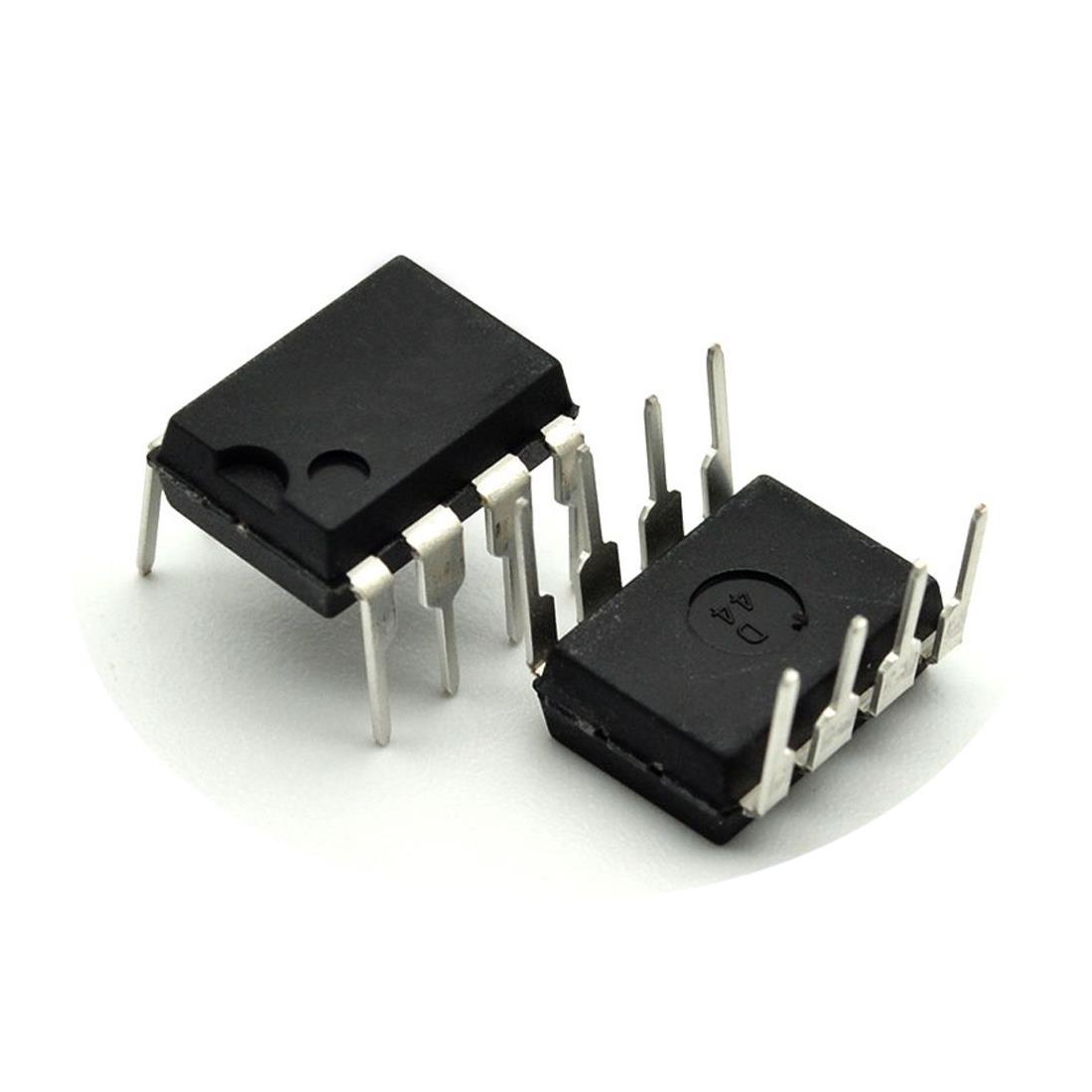

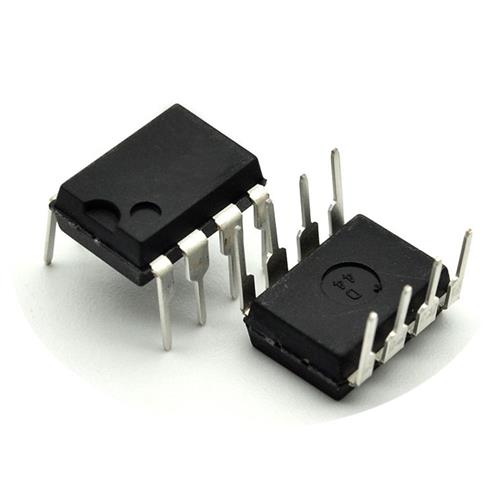

Encapsulado: DIP-8 (PDIP, 8 pines, 0.300")
Tensión de alimentación (Vcc): 2.0V a 5.5V
Corriente de reposo (Iq): 300nA máx @ 2.0V
Formato de tiempo: HH:MM:SS (12h/24h)
Formato de fecha: YY-MM-DD-dd (con ajuste automático de fin de mes)
Compensación años bisiestos: Válido hasta 2100
Memoria RAM: 31 bytes x 8 estática
Interfaz: 3-Hilos serie (SCLK, CE, I/O)
Soporte para doble fuente: VCC1 (backup) y VCC2 (principal)
Fuente de alimentación: Del mayor valor entre VCC1 y VCC2
Cargador de batería: Programable para batería recargable
Temperatura de operación DS1302: 0°C a 70°C (DS1302N industrial: -40°C a 85°C)
Temperatura de almacenamiento (Tstg): -55°C a +125°C
Aplicación principal: Dispositivos que requieren seguimiento de tiempo con bajo consumo (computadoras, IoT, electrodomésticos, sistemas embebidos, equipos de medición)
País de origen: US (Maxim Integrated, adquirida por Analog Devices)
Peso unitario: 1.0g a 2.0g (aprox)
Notas importantes:
• El DS1302 es un circuito integrado de tiempo real (RTC) que incluye un calendario completo y 31 bytes de RAM estática .
• A diferencia del DS1307 que usa I2C, el DS1302 utiliza una interfaz serie de 3 hilos: SCLK (reloj serie), CE (habilitación) y I/O (datos) .
• Cuenta con doble pin de alimentación (VCC1 para batería de respaldo y VCC2 para alimentación principal), seleccionando automáticamente la fuente de mayor tensión para mantener el reloj en funcionamiento .
• EL CE (Chip Enable) también se denomina RST (Reset) en algunos datasheets. Para iniciar una transferencia de datos, CE debe estar en nivel alto. Para finalizar, se pone en nivel bajo .
• Para el correcto funcionamiento del oscilador, se debe conectar un cristal de 32.768kHz entre los pines X1 y X2 .
• Incorpora un cargador programable (trickle charger) que permite recargar la batería de respaldo a través de VCC1 .
• El comando de control (dirección) debe colocarse antes de cada operación de lectura o escritura .
• La versión DS1302N está clasificada para un rango de temperatura industrial extendido (-40°C a 85°C), mientras que la versión DS1302 estándar opera de 0°C a 70°C .
• El DS1302 es el sucesor del DS1202, añadiendo características como el cargador programable y más memoria RAM .
• En el mercado existen módulos ya ensamblados que integran el chip con el cristal, la batería de respaldo (CR2032) y los pines para conexión directa a microcontroladores .
• Este circuito integrado está reconocido por UL (Underwriters Laboratory).
