Fabricante: Fairchild Semiconductor (ahora onsemi)
Categoría: Circuitos Integrados de Alimentación conmutada
Tipo de producto: Power Switch Integrado / FPS (Fairchild Power Switch)
Subcategoría: Off-Line SMPS Controller with Integrated MOSFET
Serie: KA3S1265R
Alias de parte: 3S1265R, KA3S1265R-YDTU, KA3S1265RF, KA3S1265RD .
Drenador-Fuente: 650V
Corriente de drenador continua (ID @ Tc=25°C): 12A
Corriente de drenador pico (IDM): 48A
Potencia de disipación máxima (PD): 269W
Frecuencia de conmutación máxima: 150kHz
Tensión de alimentación (VCC): 11V a 30V
Corriente máxima de salida: Hasta 48A (pico)
Tensión de arranque mínima: 14V
Control: PWM Modo de corriente (Current-Mode PWM)
Protecciones: Pulsos sobrecorriente (Pulse-by-pulse OCP), Sobrecarga (OLP), Sobretensión (OVP), Apagado térmico (TSD) .
Autoprotección: Reinicio automático (Auto Restart) y Bloqueo (Latch) según detección de fallo
Montaje: Through Hole

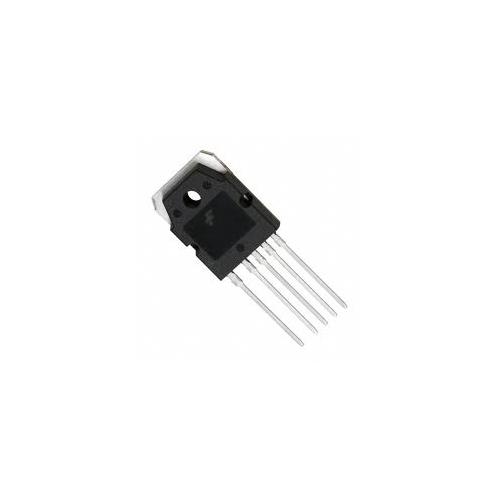

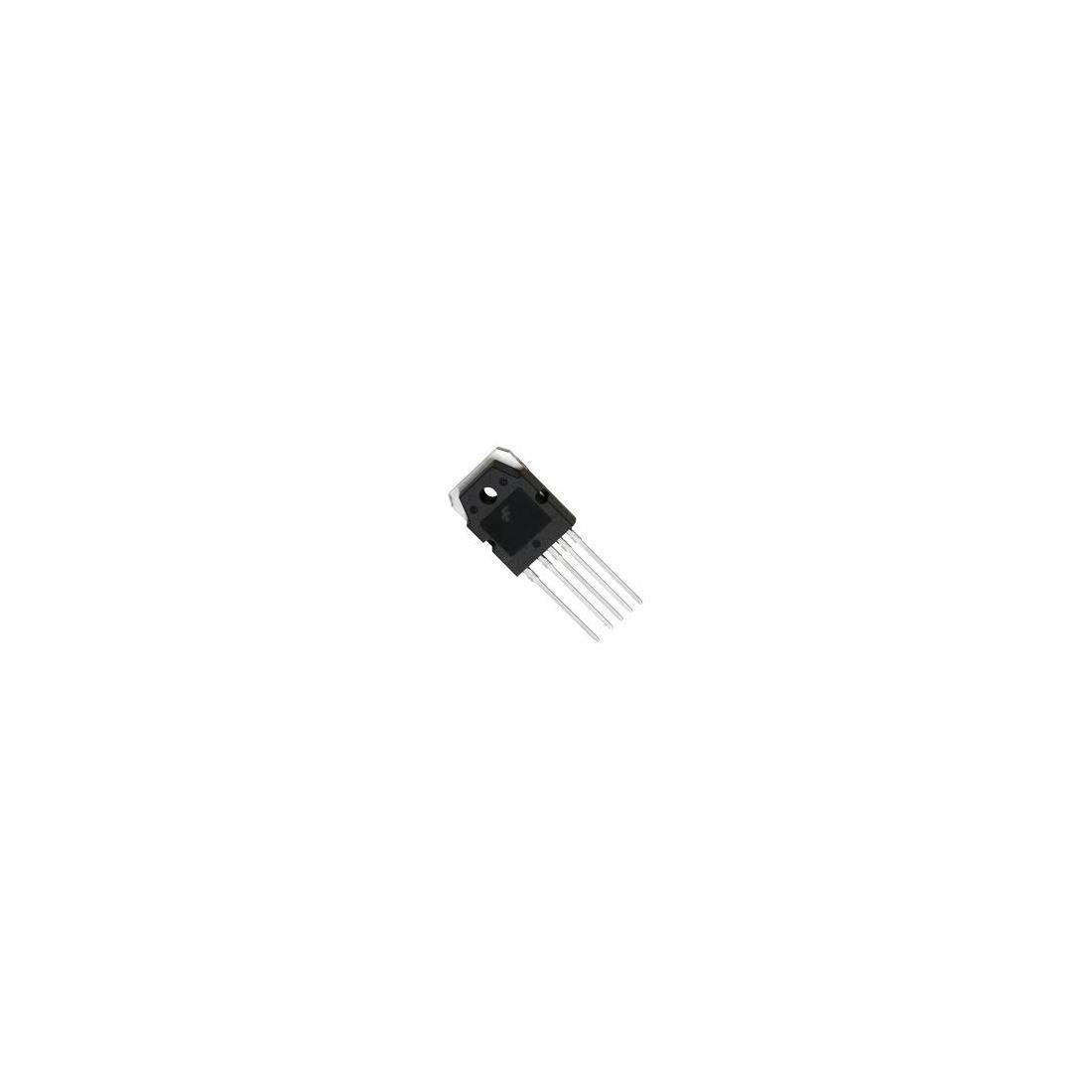

Encapsulado: TO-3P-5 / TO-3PF-5 (Aislamiento total)
Configuración de pines: 1. Drenador (Drain), 2. Masa (GND), 3. Alimentación (VCC), 4. Realimentación (FB), 5. Sincronización externa (Sync)
Temperatura de operación (Top): -25°C a +85°C
Temperatura de almacenamiento (Tstg): -55°C a +150°C
País de origen: US
Peso unitario: ~2.0g (aprox)
Notas importantes:
• El KA3S1265R es un dispositivo integrado FPS (Fairchild Power Switch) que combina un controlador PWM en modo corriente y un MOSFET de alta tensión en un solo encapsulado, diseñado para fuentes de alimentación conmutadas (SMPS) con un mínimo de componentes externos, ideal para televisores CRT (TV de tubo), decodificadores, monitores y sistemas de alimentación auxiliar en equipos industriales .
• El dispositivo opera en modo corriente (Current-Mode), una topología que proporciona excelente respuesta a transitorios y simplifica el diseño del bucle de compensación.
• Tecnología FPS ofrece ventajas frente a soluciones discretas, reduciendo el número de componentes, el tamaño del diseño, el peso y mejorando en general la fiabilidad del sistema .
• Funciones de protección clave internas:
• Bloqueo por baja tensión (Under-Voltage Lockout) que inhibe la operación si el voltaje de alimentación (VCC) es insuficiente, protegiendo el chip.
• Limitación de corriente pulso a pulso (Pulse by Pulse Current Limiting) que restringe la corriente de pico del MOSFET en cada ciclo de conmutación.
• Protección por Sobretensión (Over-Voltage Protection), que bloquea el CI a través de un latch si se detecta un pico anómalo en la entrada VCC, evitando que el convertidor suministre un voltaje de salida peligrosamente alto.
• Apagado por sobretemperatura (Thermal Shutdown Protection), que desactiva el chip internamente si la temperatura supera el límite seguro.
• Protección contra sobrecarga (Over Load Protection) que actúa si la demanda de corriente es excesiva durante un tiempo determinado.
• Tecnología "SenseFET": El pin de detección de corriente es interno, no requiere resistencias externas de detección de alta potencia, lo que simplifica el diseño y reduce pérdidas .
• Frecuencia de conmutación fija de 150kHz, lo que permite usar transformadores de menor tamaño que las fuentes basadas en transistores bipolares convencionales .
• La versión TO-3P-5 tiene un paso de pines de 2.54mm, diseñado para montaje y disipación en PCB .
• El encapsulado TO-3P está completamente aislado, por lo que el disipador térmico puede ir conectado directamente al chasis sin necesidad de mica aislante.
• Diferencias entre sufijos: El sufijo "YDTU" indica el formato de embalaje (Tubo y código de cantidad/región). La versión "RF" tiene el encapsulado TO-3PF aislado con un disipador más pequeño, y "RD" es la versión con encapsulado TO-3P sin aislar (de pestaña metálica expuesta) .
• Equivalencia con FSCQ1265RT: El FSCQ1265RT es casi idéntico, pero tiene patillas más anchas y robustas. La versión 3S1265F es similar pero con pinout de 4 pines (sin la patilla de sincronización externa) .
