Fabricante: Fairchild Semiconductor (ahora onsemi)
Categoría: Circuitos Integrados de Alimentación (PMIC)
Tipo de producto: Fairchild Power Switch (FPS)
Subcategoría: Off-line SMPS Controller with Integrated MOSFET
Serie: FPS (Fairchild Power Switch)
Alias de parte: KA1M0880B-TU, KA1M0880B-YDTU, 1M0880
Descripción: Power Switch con MOSFET de alta tensión integrado
Configuración: Single
Tecnología: SenseFET (MOSFET de potencia con control PWM integrado)
Montaje: Through Hole

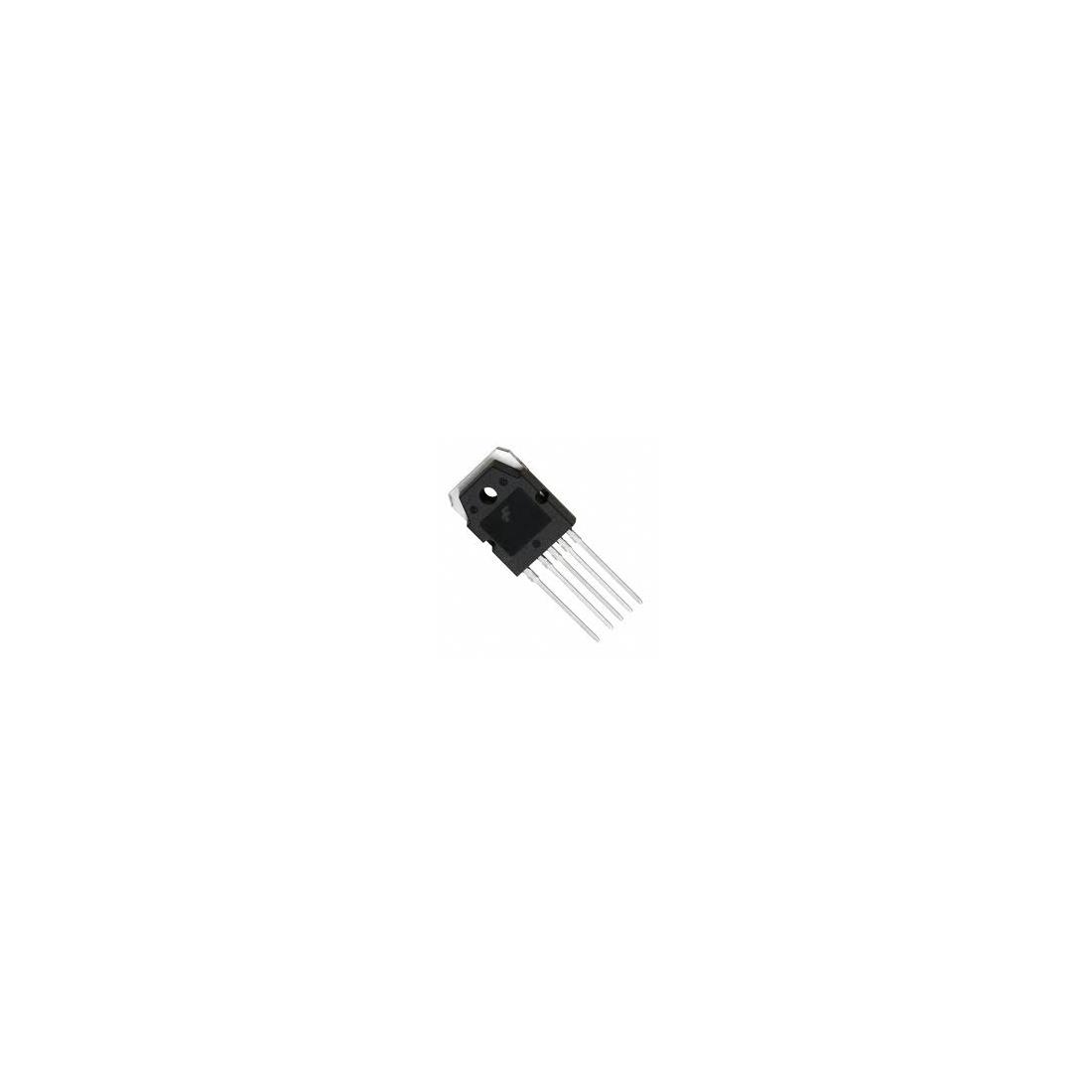

Encapsulado: TO-3P-5L (TO-3P de 5 pines)
Tensión de ruptura drain-fuente (BVDSS): 800V
Corriente de drenador pico máxima (Id): 8A
Resistencia en conducción (Rds(on)): 1.5O máx @ Vgs=10V, Id=5.0A
Frecuencia de conmutación (Fosc): 67kHz
Tensión de arranque (Vstart): 15V típico
Tensión de alimentación (Vcc): 10V a 30V
Corriente de arranque (Istart): 0.5mA típico
Corriente de operación (Iop): 9mA típico
Ciclo de trabajo máximo (Dmax): 77%
Protecciones: Limitación corriente pulso a pulso, Sobrecarga (OLP), Sobretensión (OVP min 23V), Apagado térmico (TSD), Under Voltage Lockout (UVLO), Soft-Start integrado
Capacitancia de entrada (Ciss): 2460pF @ Vds=25V
Carga total de puerta (Qg): 150nC @ Vgs=10V
Temperatura de operación (Top): -25°C a +85°C
Aplicación principal: Fuentes de alimentación conmutadas (SMPS), convertidores Flyback y Forward, TV LCD/Plasma, cargadores, electrónica de consumo, equipos industriales
País de origen: US (diseño), CN, MY (fabricación)
Peso unitario: 5.0g a 6.0g (aprox)
Notas importantes:
• El KA1M0880B pertenece a la familia Fairchild Power Switch (FPS), que integra un controlador PWM en modo corriente y un MOSFET de alta tensión de 800V en un mismo encapsulado.
• La principal diferencia entre versiones es el formato de los pines: "TU" es la versión estándar (sin formar) y "YDTU" es la versión con los pines formados (forming type) para montaje en placa.
• El KA1L0880B es la versión de menor frecuencia de la misma familia (50kHz frente a 67kHz del KA1M0880B).
• Configuración de pines en TO-3P-5L (vista frontal con la pestaña hacia arriba): Pin 1 = Drain (D), Pin 2 = GND, Pin 3 = VCC, Pin 4 = Feedback (FB), Pin 5 = Sync.
• Este componente no debe ser reemplazado directamente por un TOP250 (Power Integrations), ya que TOP250 es de menor corriente (5.2A vs 8A), tensión de ruptura inferior (700V vs 800V) y utiliza control por voltaje en lugar de corriente, lo que puede causar inestabilidad y sobrecalentamiento.
• Estado del producto: Obsoleto (Obsolete) por el fabricante . Disponible como stock remanente en distribuidores.
• Los terminales de las versiones originales contienen plomo (Sn/Pb) y no son compatibles con RoHS.
• El dispositivo incluye protección contra sobretensión (OVP) que se activa cuando VCC supera aproximadamente 23V.
• La función de Soft-Start integrada limita la corriente de pico en el arranque, reduciendo el estrés sobre el MOSFET.
• Se recomienda un disipador térmico adecuado para alcanzar toda su capacidad de corriente, dado que disipa la potencia interna del MOSFET.
